В433/470/868/915 МГц Антенна должна быть соединена с интерфейсом IPEX (если антенна не подключена, это может повредить чип LoRa)
Литиевая батарея зарядки и разрядки цепи, когда батарея заполнена, синий светодиодный перестанет работать. При использовании обратите внимание на положительный и отрицательный аккумулятор, иначе он будет поврежден!

С входным сигналом сенсорного экрана IO порт, вам нужно добавить к этому контакту выдвижной конденсатор 100nF!

Пример:

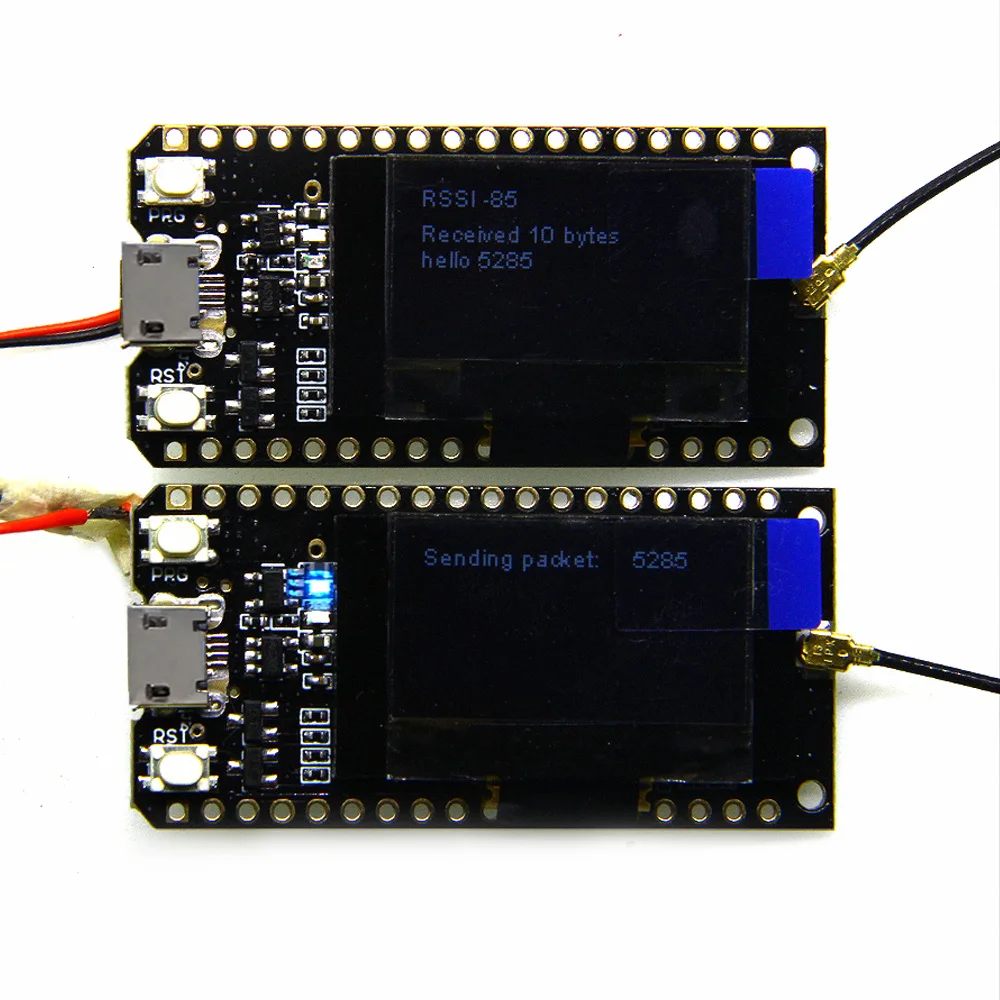

Этот товар представляет собойSX1278/SX1276 чип на основе ESP32 wifi увеличенный OLED, а именно LoRa удаленный модем,433/470/868/915 МГц частота, высокая чувствительность over-148dBm, + 20 дБм выходная мощность, высокая надежность, большое расстояние передачи.

Бортовой 4 Mt байт (32 Mt bit) wi-fi-антенна, 0,96 дюймов синий oled дисплей, зарядная цепь литиевой батареи, CP2102 интерфейс и серийный usb-чип, Отличная поддержка для среды программирования Arduino, используется для проверки программ и разработки продукта очень легко и быстро.
Рабочее напряжение: от 3,3 В до 7 в

Диапазон рабочих температур: от-40 °C до + 90 °C

Поддержка анализа протокола программного обеспечения анализатора, режимов станции, SoftAP и Wi-Fi
Скорость передачи данных: 150 Мбит/с @ 11n HT40., 72 Мбит/с @ 11n HT20, 54 Мбит/с @ 11g, 11 Мбит/с @ 11b
Мощность передачи: 19,5 дБм @ 11b, 16,5 дБм @ 11g, 15,5 дБм @ 11n
Чувствительность приемника до-98 дБм
UDP стабильная пропускная способность 135 Мбит/с

Схема расположения выводов

433 МГц

868 МГц

Тесты детали

Применение legend

Отгрузочная ведомость:

433/470 МГц версия

868/915 версия

ESP32 OLED 868/915 МГц * 2

Usb-кабель * 2

Пружинной антенной, работающей на частоте * 2
