Описание

Антенна 868/915 МГц должна быть подключена к интерфейсу IPEX (если антенна не подключена, она может повредить чип LoRa)
Литиевый аккумулятор заряда и разрядки цепи, когда батарея заполнена, синий светодиодный перестанет работать. При использовании обратите внимание на положительный и отрицательный аккумулятор, в противном случае он будет поврежден!

С входным сигналом сенсорного экрана IO port вам нужно добавить к этому контакту 100nF понижающий конденсатор!

Пример:

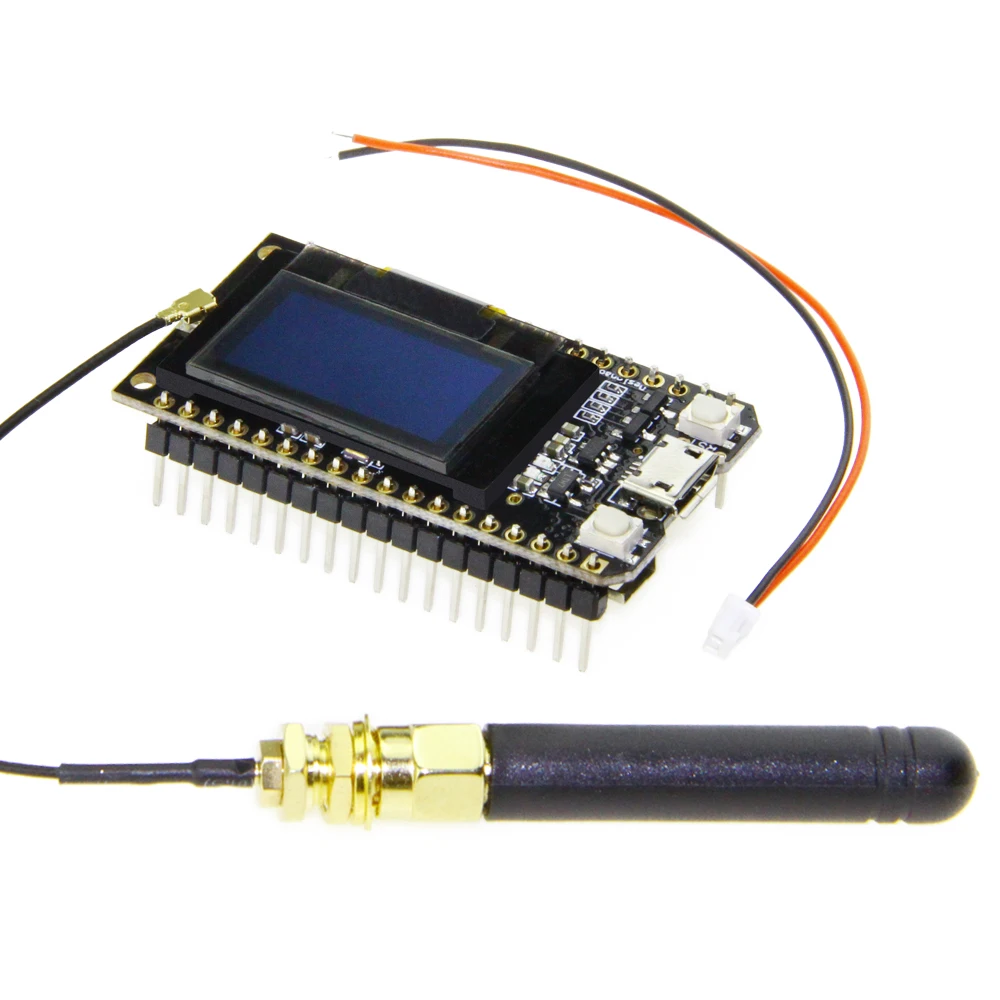

Этот продукт является чипом SX1276 на основе ESP32 wifi увеличенный OLED, а именно LoRa удаленный модем, частота 868-915 МГц, высокая чувствительность over-148dBm, + 20 дБм выходная мощность, высокая надежность, дальность передачи.

Бортовой 4Mt байт (32 mt bit) Flash Wi-Fi антенны, 0,96 дюймов синий oled дисплей, зарядная цепь литиевой батареи, CP2102 интерфейс и USB Серийный чип, идеальная поддержка для среды программирования Arduino, используется для проверки программ и разработки продукта очень легко и быстро.
Рабочее напряжение: от 3,3 В до 7 в

Диапазон рабочих температур: от-40 °C до + 90 °C

Поддержка анализатора программного обеспечения анализ Протокола, станции, SoftAP и Wi-Fi прямых режимов
Скорость передачи данных: 150 Мбит/с @ 11n HT40., 72 Мбит/с @ 11n HT20, 54 Мбит/с @ 11g, 11 Мбит/с @ 11b
Мощность передачи: 19,5 dBm @ 11b, 16,5 dBm @ 11g, 15,5 dBm @ 11n
Чувствительность приемника до-98 дБм
Устойчивая пропускная способность UDP 135 Мбит/с

Схема расположения выводов

Тесты детали

Применение legend

Тесты код

Https://github.com/LilyGO/TTGO-LORA32-V2.0/tree/LilyGO-868-V1.0

Примечание:Этот продукт не включает аккумулятор.

Отгрузочная ведомость:

868/915 м пружинная антенна * 1
