Описание

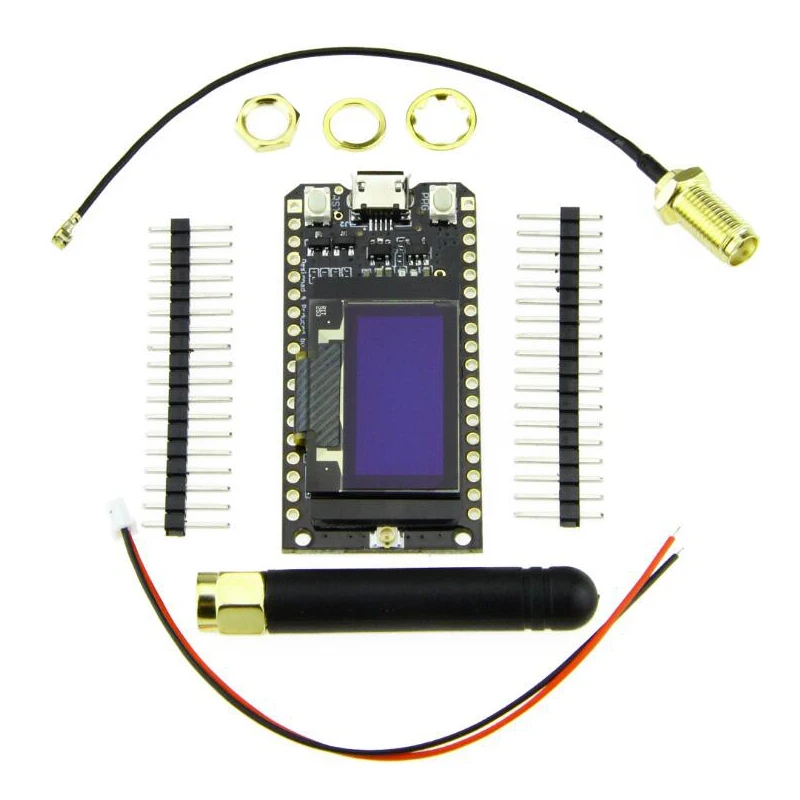

TTGO LORA32 868Mhz915MHz ESP32 LoRa OLED 0,96 дюймовый синий экран Bluetooth Wi-Fi с кабельной макетной платой

Антенна 868/915 МГц должна быть подключена к интерфейсу IPEX (если антенна не подключена, прием сигнала будет нестабильным)

Литиевая батарея зарядки и разрядки цепи, когда батарея заполнена, синий светодиодный перестанет работать. При использовании обратите внимание на положительный и отрицательный аккумулятор, иначе он будет поврежден!

С входным сигналом сенсорного экрана IO порт, вам нужно добавить к этому контакту выдвижной конденсатор 100nF!

Пример:

Этот продукт является чипом SX1276 на основе ESP32 wifi увеличенного OLED, а именно LoRa удаленного модема, частота 868-915 МГц, высокая чувствительность over-148dBm, + 20 дБм выходная мощность, высокая надежность, дальность передачи.

Бортовой4Mt байт (32 mt bit)Wi-Fi антенна, 0,96 дюймовый oled-дисплей, схема зарядки литиевой батареи, интерфейс CP2102 и USB Серийный чип, идеальная поддержка среды разработки Arduino, используется для проверки программ и разработки продукта очень легко и быстро.
Рабочее напряжение: от 3,3 В до 7 в

Диапазон рабочих температур: от-40 °C до + 90 °C

Поддержка анализа протокола программного обеспечения анализатора, режимов станции, SoftAP и Wi-Fi
Скорость передачи данных: 150 Мбит/с @ 11n HT40., 72 Мбит/с @ 11n HT20, 54 Мбит/с @ 11g, 11 Мбит/с @ 11b
Мощность передачи: 19,5 дБм @ 11b, 16,5 дБм @ 11g, 15,5 дБм @ 11n
Чувствительность приемника до-98 дБм
UDP стабильная пропускная способность 135 Мбит/с

Схема расположения выводов

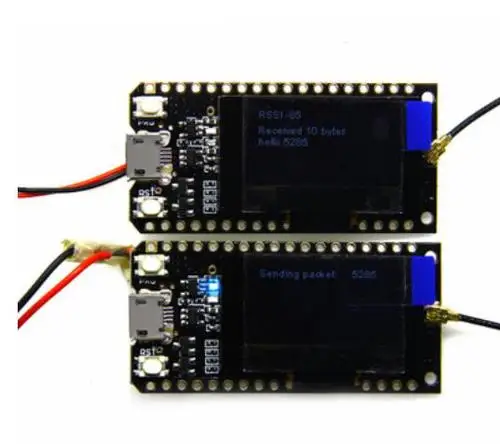

Тесты детали

Тесты Код:Https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series

Применение legend

Примечание:Этот продукт не включает батарею.

Отгрузочная ведомость:
