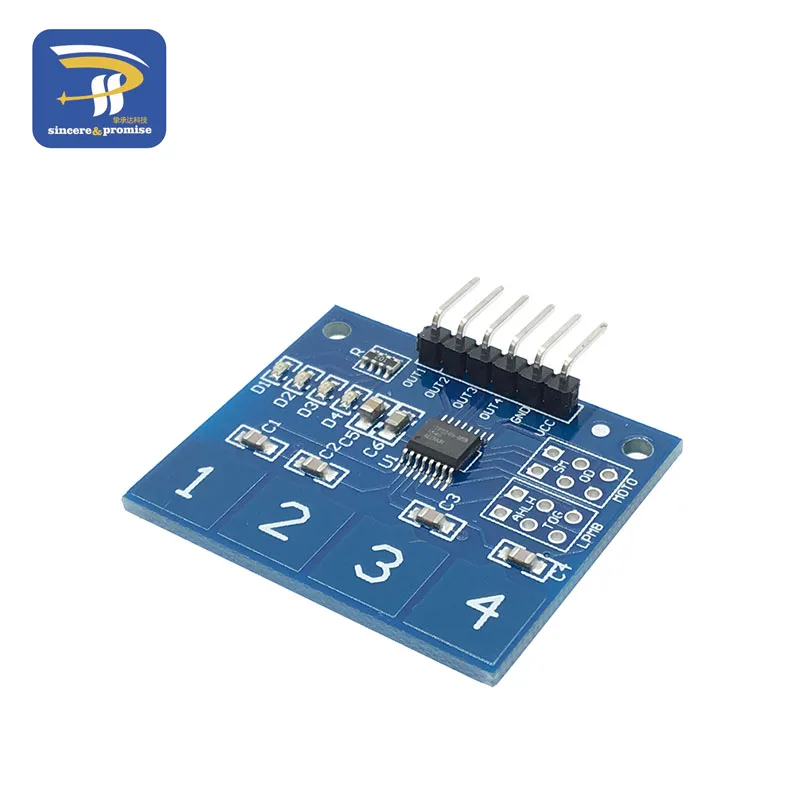

TTP223/TTP224/TTP226/TTP229 пробежки цифровой сенсорный выключатель Сенсор цифровой 1/4/8/16 системы безопасности-канальный сенсорный ключ емкостный сенсорный модуль TTP223B (от 12 руб.)

Описание

TTP223/TTP224/TTP226/TTP229 пробежки цифровой сенсорный выключатель Сенсор цифровой 1/4/8/16 системы безопасности-канальный сенсорный ключ емкостный сенсорный модуль TTP223B

TTP223 красный цвет слоновой кости:

1. Размер: 15*11 мм
2. Мощность: 2,5-5,5 В
Триггер режим настройки:(1-> Короткий; 0-> не короткий)
AB = 00: без блокировки высокий уровень ttl;
AB = 01: самоблокирующийся высокий уровень ttl;
AB = 10: без блокировки низкий уровень ttl;
AB = 11: самоблокирующийся низкий уровень ttl;

TTP223B:

Модуль основан на сенсорном IC (TTP223B) емкостном модуле сенсорного переключателя. В нормальном состоянии, модуль выводит низкое, низкое энергопотребление; когда палец касается соответствующего положения, выход модуля высокий, если не трогать в течение 12 секунд, переключитесь в режим низкой мощности. Толчкового типа: исходное состояние низкое, высокое касание, не касание низкое (аналогичное касание кнопки) Модуль может быть установлен в таких как поверхностный пластик, стекло неметаллических материалов В дополнение к тонкой бумаге (неметаллической), покрывающей поверхность модуля, при условии правильного расположения касания, вы можете сделать скрытый в стенах, настольные компьютеры и другие части кнопок

Особенности: Низкое энергопотребление Источник питания для 2 ~ 5,5 В постоянного тока Может заменить традиционное касание кнопки Четыре отверстия для позиционирования винтов M2 для легкой установки TTP223/TTP224/TTP226/TTP229 пробежки цифровой сенсорный выключатель Сенсор цифровой 1/4/8/16 системы безопасности-канальный сенсорный ключ емкостный сенсорный модуль TTP223B

TTP223/TTP224/TTP226/TTP229 пробежки цифровой сенсорный выключатель Сенсор цифровой 1/4/8/16 системы безопасности-канальный сенсорный ключ емкостный сенсорный модуль TTP223B

Интерфейс сенсорного датчика :( последняя фотография показывает)

-Интерфейс управления: в общей сложности три контакта (GND, VCC, SIG), GND на землю, VCC является блоком питания, SIG цифровой выходной сигнал pin;

-Индикатор питания: зеленый светодиодный, питание справа, что блестит;
-Сенсорная область: похожая на значок отпечатка пальца внутри области, вы можете касаться триггерного пальца.
-Отверстия для позиционирования: диаметр отверстия винтов 4 М2 составляет 2,2 мм, позиционирование модуля легко устанавливается, для достижения межмодульной комбинации;
