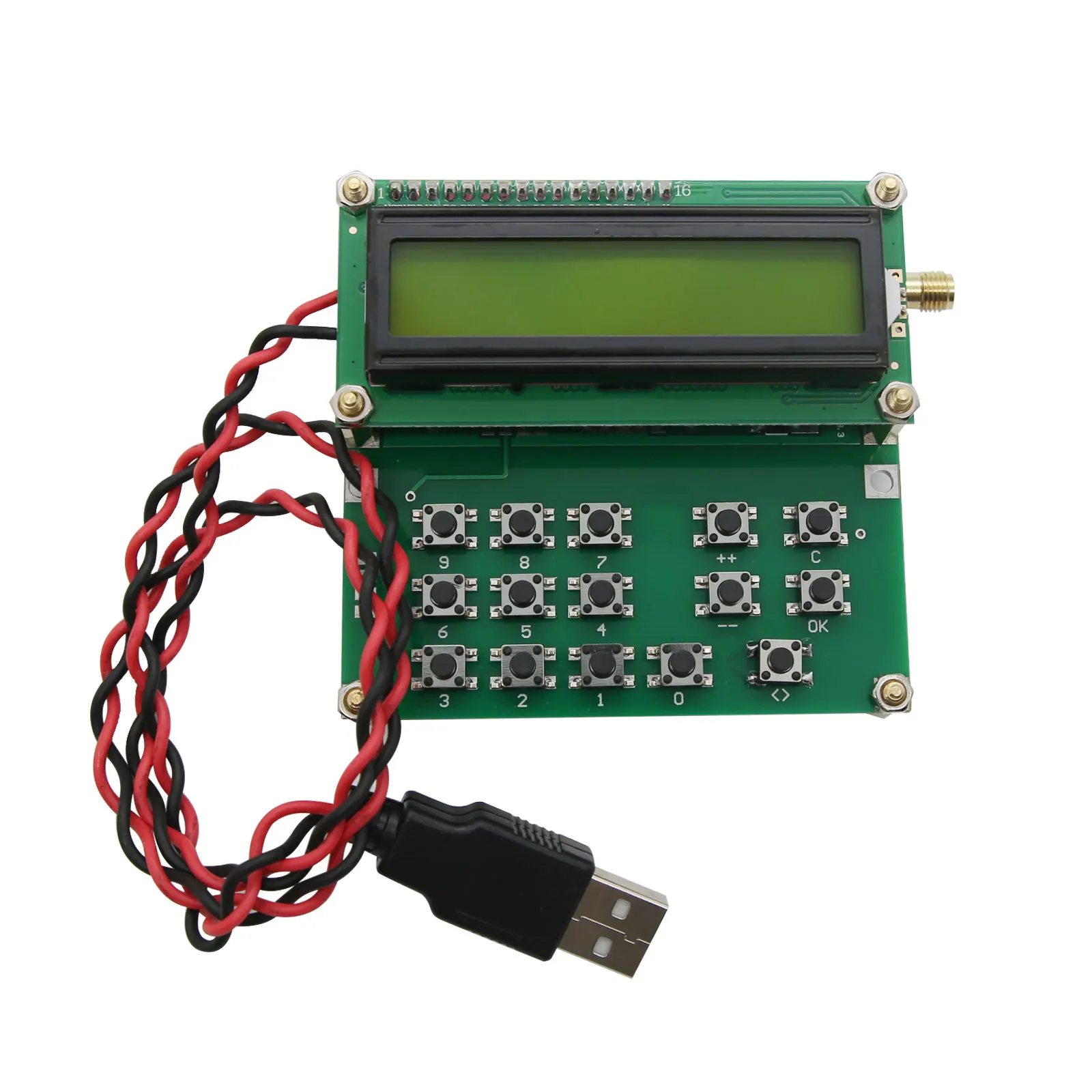

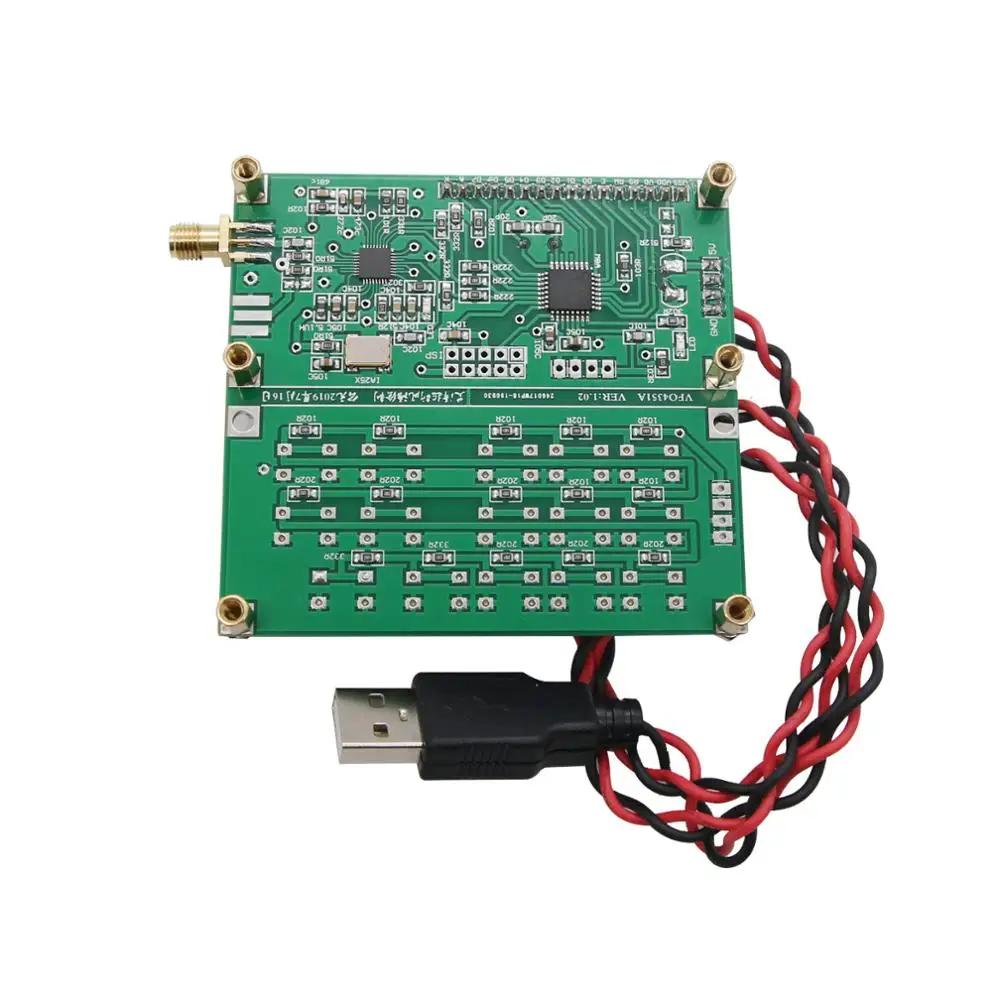

TZT 35 МГц-4000 МГц RF генератор сигналов источник сигнала ADF4351 VFO HXY D6 V1.02

TZT 35 МГц-4000 МГц RF генератор сигналов источник сигнала ADF4351 VFO HXY D6 V1.02

Технические характеристики: 61798-Напряжение питания: 4,5-5,5 В постоянного тока-Ток в режиме ожидания: <25 мА-Ток излучения: <150 мА-Выходное сопротивление: 50 Ом-Диапазон выходной частоты: 35-4000 МГц-Шаг выхода: 1 кГц-8 кГц-Выходная мощность:-1 дБм (Вт) @ 150 МГц (абсолютная мощность тестирования) около 1 мВтОсобенности:-Простой генератор радиочастотного сигнала-Основные компоненты: avr mega8 микроконтроллер, экономичный одночиповый, является низкопрофильной версией широко используемой m16. В периферийном АЦП есть источник с регулировкой 2,56 в, который недоступен в других микроконтроллерах среднего диапазона.-Adf4351: традиционная VCO + PLL + 6 серия высокоскоростная бистабильная схема. Выход получен частотным делением, а выход-квадратной волной. Амплитуда основной волны не сильно меняется.-Этот продукт использует одночиповый микрокомпьютер в качестве ядра, что значительно упрощает дизайн, сокращает время разработки и экономит стоимость. Он обеспечивает источник сигнала для канала переменного тока тестируемого устройства и проводит анализ частотно-амплитудных характеристик канала переменного тока. Пожалуйста, обратите внимание на сопротивление измерительного устройства.Более подробной информации:Эта клавиатура управления продуктом имеет 15 клавиш ppt, 0 ~ 9 клавиш, 10, "+ +" и "-" клавиши для регулировки частоты для использования, также производит выход излучения, короткое нажатие кнопки «+ +» или «--» добавляет 1 кГц или минус 1 кГц к исходному выходному частоту. Нажатие “+ +” или “--” более 1 секунды приведет к непрерывному или непрерывному вычитанию режима сканирования. Шаг 1 кГц при 35 МГц ~ 138 МГц; 138 МГц шаг 10 кГц при ~ 550 мгц и 100 кГц при 550 МГц ~ 4000 МГц. Чтобы завершить сканирование, просто нажмите кнопку "+ +" -- "или кнопку" ok ". Кнопка «ok»-это кнопка управления выходом. Нажмите для запуска. Нажмите еще раз, чтобы остановить передачу. Эмиссионное действие, вызванное “+ +” или “--”, должно дважды нажать “OK”, чтобы завершить передачу. Этот продукт будет отображать “>” в правом верхней части дисплея, когда есть выходное излучение. Клавиша “C” завершит передачу и частота будет равна нулю.Шаговый ключ "<>", используемый для непрерывного и непрерывного вычитания режима сканирования для легкой регулировки, шаг выбора цикла "1 K", "10 K", "100 K", «1 м», хотя и не очень полезный, но и небольшое улучшение, Оригинальная плата V1.01, пока клавиатура на отверстии сварит резистор 3,3 k и сенсорную кнопку PPT для завершения улучшения (по сравнению с схемой клавиатуры, очень просто), затем, купить AVR ISP скачать на Taobao линия загружает нижний слой нового MCU, И есть новый исходный код и. Шестигранный файл в сетевом диске. Предохранитель бит C9EF не неправильный.Новый нижний слой LCD1602 по умолчанию работает с индикацией "<1 k>", нажав кнопку "<>". Существует четыре типа шаговых состояний, которые могут быть циклическими.Посылка включает в себя:-1 х простой источник RF генераторПримечание: обратите внимание, что эта машина не имеет встроенного блока регулятора напряжения, пожалуйста, держите его в диапазоне напряжения. Спасибо!
