UDB1000 серии 1008S DDS Источник генератора сигналов с 60 МГц Частотомер развертки модуль(с коротким и передачи данных

Описание

UDB1000 серия 1008 S DDS источник сигнала Генератор сигналов с 60 МГц Частотомер развертки модуль (с развертки и связи)

Особенности:
Серия UDB-100 ×S-это генератор сигналов на основе прямого цифрового синтеза (DDS). Конструкция FPGA проста в использовании и обладает высокой стабильностью сигнала.
Он питается от источника питания DC5 & or; и может выводить различные функциональные сигналы, такие как Синусоидальная волна, квадратная волна, треугольная волна и sawtooth волна.
В то же время, он имеет три функции ttl синхронный выход и 60 МГц Частотомер.
Это идеальное оборудование для электронных инженеров, лабораторий, производственных линий, обучения и исследований, а также может использоваться в качестве опорного модуля для промышленного оборудования.

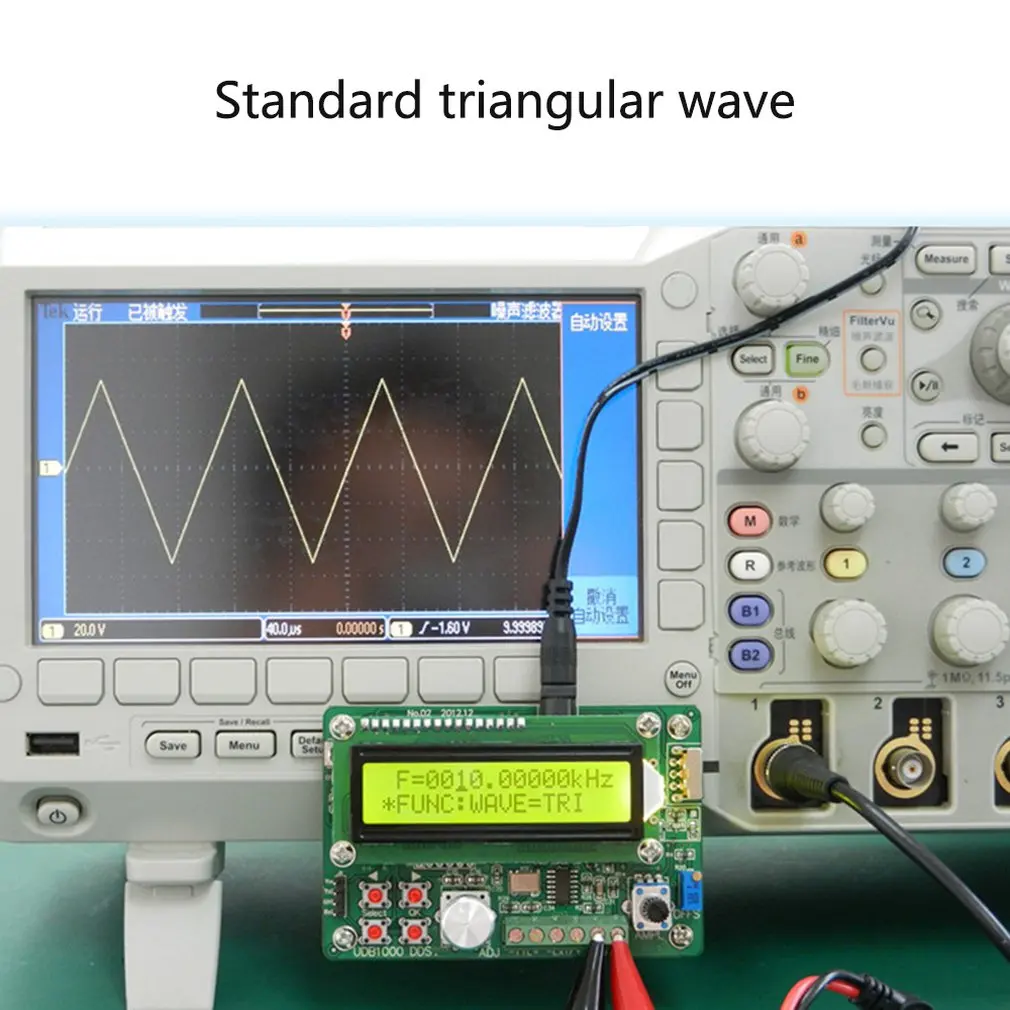

1. Сигнал: он может выводить синусоидальную волну, квадратную волну (рабочий цикл регулируется), треугольную волну, подъемную пилообразную волну, импульсную волну, ttl цифровой сигнал;
2, квадратный волновой рабочий цикл 1%-99% непрерывное регулируемое измерение: прибор имеет функцию измерения частоты и подсчета
3, сканирование: функция сканирования развертки, может достичь частоты сканирования
4, функция хранения и передачи: с 10 комплектами функции хранения параметров, M0 ~ M9, загрузка автоматически вызывает параметры позиции M0.

Технические характеристики:
Минимальное разрешение частоты: 0,01 Гц
Выходное сопротивление: 50g ± 10%
Тип выходного сигнала: Синусоидальная волна, квадратная волна, треугольная волна, sawtooth волна
Выходная Модуляция: Частотная развертка
Синусоидальная волна: гармоническая система 40dbc (<1 МГц), 35dbc (1 МГц-1,8 МГц)
Искажение ≤ 0,8 (Контрольная частота 1 кГц)
Квадратная волна: время подъема: ≤100ns превышение: ≤5%
Диапазон регулировки рабочего цикла: 1% ~ 99%
Диапазон измерения частоты: 1 Гц ~ 60 МГц
Минимальное входное напряжение: 0.5vp-p
Максимально Допустимое входное напряжение: 20vp-p
Диапазон подсчета: 0 ~ 4294967295
Режим электропитания: 5 в пост. Тока ± 0,5 В
Тип: 1002 S, 1005 S, 1008 S
Цвет: зеленый
Размер: 100*70*30 мм

Посылка включает в себя:
1 * генератор сигналов
1 * Адаптер питания

Примечания:
Замеры сделаны вручную, поэтому возможны отклонения в 1-28 мм.
Из-за разницы между различными мониторами изображение может не отражать фактический тип изделия.
