Умная электроника L298 Модуль L298N Двойной Мост DC шаговый двигатель драйвер Щит Плата контроллера расширения для arduino DIY Ki (от 132 руб.)

Описание

Двойной h-мост 2 модуль драйвера двигателя-L298N

Описание продукта:

Этот двойной H-мост мотор драйвер щит, который основан на H-мост драйвер чип L298N двигатель встроенный драйвер цепи, является полезным модулем для управления робототехники и механики. Он может управлятьДва щеткой двигатели постоянного токаИли один 4-проводной двухфазный шаговый двигатель.

Это высоковольтный, высокотоковый двойной полномостовый драйвер, разработанный для принятия стандартных логических уровней ttl и приводных индуктивных нагрузки, таких как реле, соленоиды, DC и шаговые двигатели. Оба мотора могут управляться одновременно, устанавливая на другую скорость и направление. Все линии драйвера защищены диодом от задней EMF.

Особенности

Накопители 2 двигателя постоянного тока

Легкий вес, небольшого размера

Супер драйвер Емкость

FWD защиты

Тяжелая нагрузка теплоотвод

Мощность Выбор переключателя

4 подтянуть резисторный переключатель

2 мотора постоянного тока/4 катушки двойная фраза выход шагового двигателя

Двигатель индикации направления светодиодный

Светодиодный индикатор питания 5 В

4 стандартных дырочками

Технические характеристики

Драйвер: L298N

Трансформатор Источник питания: + 6V ~ + 35 V

Пиковый ток драйвера: 2А

Логическая мощность выход Vss: + 5 ~ + 7 в (внутренний источник питания + 5 В)

Логический ток: 0 ~ 36 мА

Контрольный уровень: низкий-0,3 V ~ 1,5 V, высокий: 2.3V ~ Vss

Включить уровень сигнала: низкий-0,3 V ~ 1,5 V, высокий: 2.3V ~ Vss

Максимальная мощность привода: 25 Вт (температура 75 ℃)

Рабочая температура:-25℃ ~ + 130℃

Размер: 60 мм x 54 мм

Вес водителя: ~ 48 г

Применение идеи

Привод Щеткой Двигатели постоянного тока Флешка Frozen 4 провода двухфазный шаговый мотор Умная электроника L298 Модуль L298N Двойной Мост DC шаговый двигатель драйвер Щит Плата контроллера расширения для arduino DIY Ki

Умная электроника L298 Модуль L298N Двойной Мост DC шаговый двигатель драйвер Щит Плата контроллера расширения для arduino DIY Ki

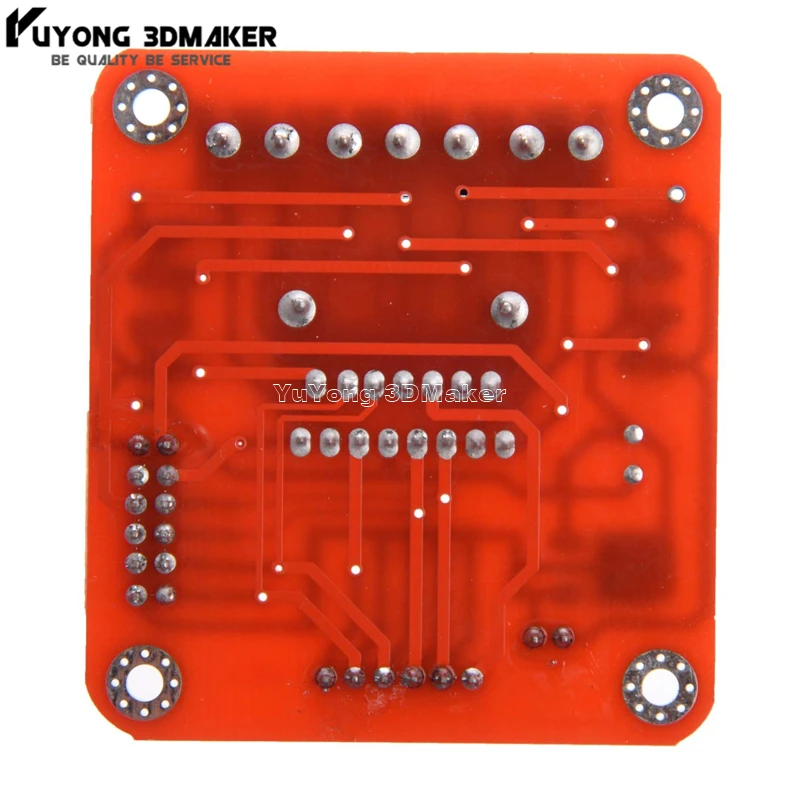

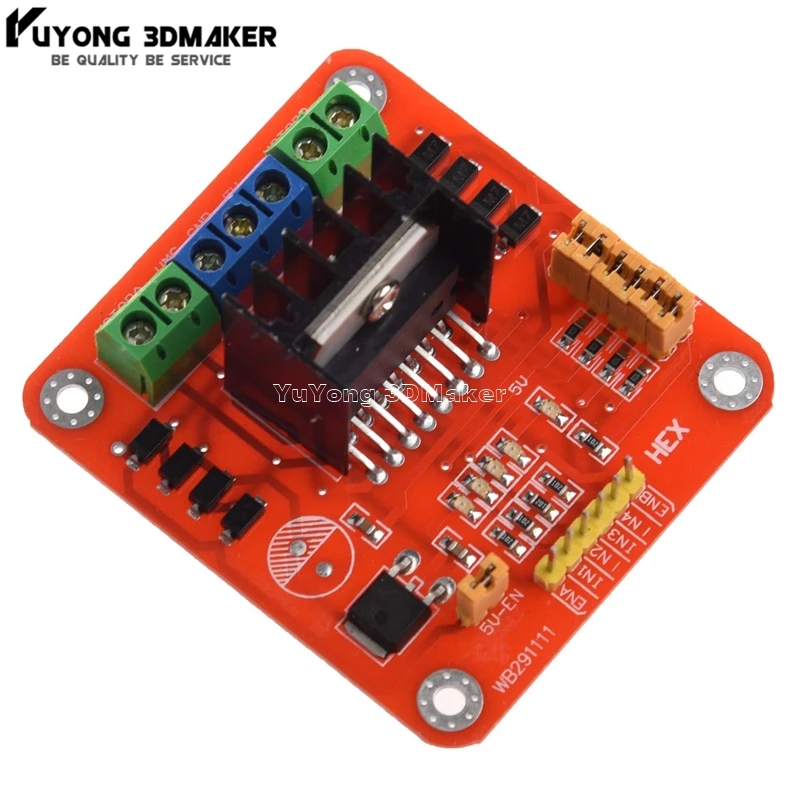

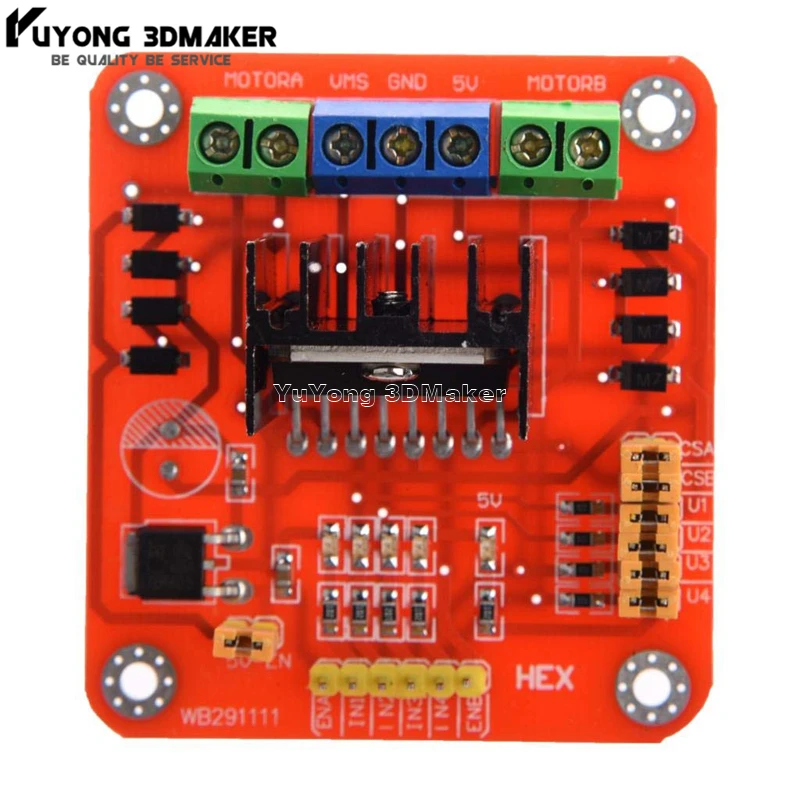

Порты и разъёмы имя	Направление	Описание продукта:	Применение
VMS GND	/	Подключение к внешнему источнику питания (6 V ~ 35 V)	Эна (ЭНБ), подключенный к штату H, позволит мотору (мотору) в 1 (IN3) подключенному к 5 В и IN2 (IN4) к GND мотору (мотору) будет перемещаться по часовой стрелке в 1 (IN3) подключенный к GND и IN2 (IN4) к мотору 5 V (мотора) будет перемещаться против часовой стрелки, если вы хотите контролировать скорость, вы можете подключить ENA (ENB) к PWM.
Ена	Вход	Ttl совместимый включить вход: состояние L отключает мост A
IN1	Вход	Ttl совместимые входы моста A
IN2	Вход	Ttl совместимые входы моста A
ENB	Вход	Ttl совместимый включить вход: состояние L отключает мост B
IN3	Вход	Ttl совместимые входы моста B
IN4	Вход	Ttl совместимые входы моста B
M) Тора	Выход	Выход моста А
Моторб	Выход	Выход моста B
CSA (КСП)	/	Использование для тестирования электрического тока моста A (моста B)
UR1 UR2 UR3 UR4	/	Нагрузочный резистор
5 в + 5 В	/	Напряжение на выходе 5 В
5 V чип включить перемычку	/	При подключении чип 5 в будет работать.
