Описание

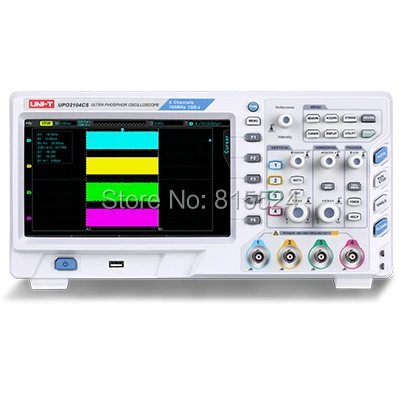

UNI-T UPO2104CS ультрафосфорные осциллографы 4CH 100 MHZ Scopemeter Scope Meter 7 дюймов Широкоэкранные ЖК-дисплеи USB интерфейс
| Основная функция/модель | UPO2104CS | ||
| Аналоговая полоса пропускания | 100 МГц | ||
| Номер канала | 4 | ||
| Частота выборки в реальном времени | 1GS/s (Dan Tongdao) | ||
| Глубина хранения | 28 Mpts (на канал) | ||
| Скорость захвата сигнала | 50000 осциллограмм/s | ||
| Время основания | От 5 до 50 с | ||
| Вход сопротивление | (1 м + 2%)/(20пФ + 3пф) | ||
| Вертикальный диапазон чувствительности | 1 мВ/див до 20 В/див (1 м) | ||
| DC усиления точности | 2% в натуральную величину | ||
| Сигналов запись | Может записывать максимум данных формы волны кадра | ||
| Триггер | Край, ширина импульса, под амплитудой, над амплитудой, N край, задержка, таймаут, длительность, построение/удержание, наклон, видео, тип кода; (Дополнительно: RS232/UART, iec, SPI) | ||
| Декодер шины (опционально) | RS232/UART, iec, SPI | ||
| Волна операции | A+B, A-B, A * A/B, B, FFT, logic operation, edit Advanced Computing | ||
| Автоматическое измерение | Максимальное, минимальное значение, от пика до пика, верхнее значение и нижний конец значения, амплитуда, среднее значение периода, среднее значение, среднее значение, среднеквадратичное значение цикла, среднее значение корня, импульсный, предварительно промытый, частота, цикл, время и время роста, ширина импульса, Отрицательная ширина импульса, учитывается, коэффициент отрицательной нагрузки и задержка a-> b Снижение inDelay A к BPhase A-bизмерение площади и площади | ||
| Измерьте Кол-во | В то же время отображение 5 видов измерений | ||
| Обследований | Среднее значение, максимальное значение, минимальное значение, стандартное отклонение и количество измерений | ||
| Частотомер | Аппаратное обеспечение 6 бит Частотомер | ||

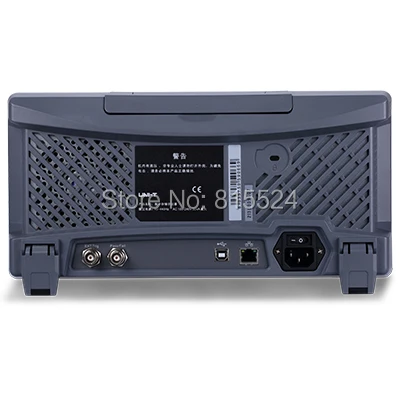

| Стандарт резьбового соединения: | Хост USB, устройство USB, LAN, Выход AUX | ||
| Характеристики | |||
| Питание | 100 В ~ 240 вакуумов, 45 Гц ~ 440 Гц | ||
| ЖК-дисплей Размер | 8 дюймов lcd TFT, WVGA (800x480) | ||
| Цвет корпуса | Цвет слоновой кости, белый + серый | ||
| Вес тела | 3,5 кг | ||
| Размер корпуса (Д * В * Ш) | 105mm * 163,8mm * 336mm | ||
| Стандартный аксессуары | Зонд X 2 (1 x, 10x2 канала) или Зонд X 4 (1 x, 10x4 x), шнур питания, шнур питания, usb-кабель, CD-диск с программным обеспечением | ||
| Стандартный упаковка | Коробка, руководство по эксплуатации | ||
| Стандартный Количество в упаковке | 2 Тайвань | ||
| Стандартный Размер упаковки (Д * Ш * В) | 325mm * 220mm * 550mm | ||
| Стандартный упаковки вес брутто | 9,5 кг | ||
| Дополнительные аксессуары |
LA модуль, 25 МГц функция/генератор сигналов произвольной формы | ||
ZC
2019-09-09
Характеристики
- Бренд
- UNI-T
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- 800*480 Пикселей
- Длина записи
- 32Mpts
- Номер модели
- UPO2104CS
- Размер дисплея
- 7 Дюйм(ов) и Выше
- Съемные элементы питания
- Да
- Цифровых каналов
- 4
- Максимальная частота захвата осциллограммы
- 30,000 кол./сек
- Ширина браслета
- 100-349 МГц
- Частота дискретизации в реальном времени
- 1GSa/S
