Описание

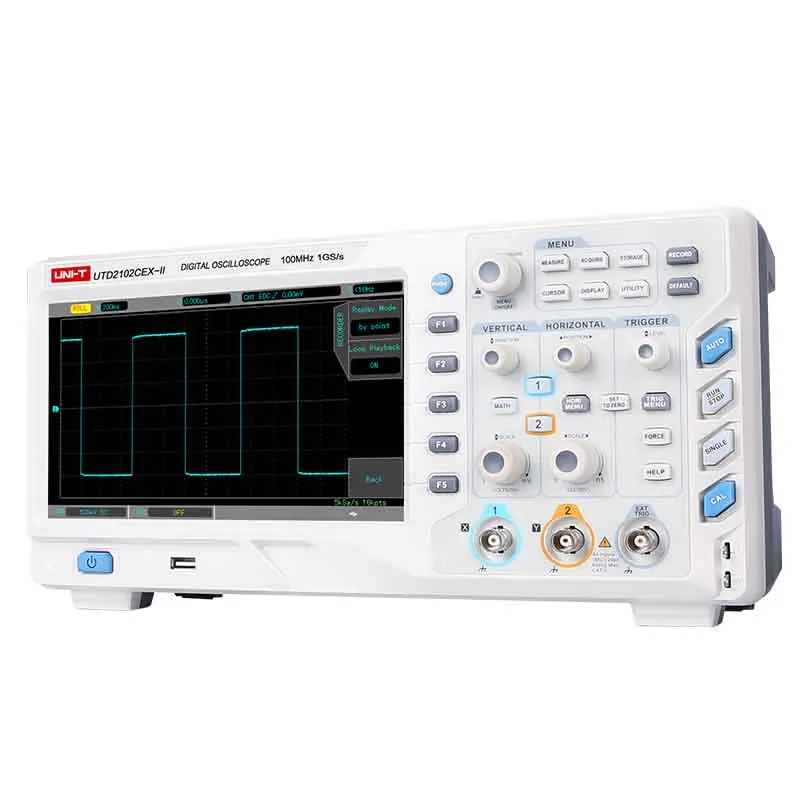

UNI-T UTD2102CEX-II UTD2072CEX-II цифровой запоминающий осциллограф 2CH 70 МГц/100 МГц полоса пропускания гироборд с колесами 8 дюймов TFT ЖК-дисплей, WVGA (800X480)
UTD2000CEX-II серии является экономически эффективным настольный цифровой запоминающий осциллограф с гироборд с колесами 8 дюймов экран, 800 × 480 дисплей с высоким разрешением, 1GS/s частота дискретизации, 20000 осциллограмм/s скорость захвата сигнала, 25kpts глубина памяти, различные типы триггеров, которые больше подходят для общего измерения сигнала.
1. 2 канала
2. Полоса пропускания 70 МГц/100 МГц; Частота дискретизации 1 ГСА/с в реальном времени
3. До 28 Mpts Глубина памяти
4. Выходной сигнал калибровки: 10 Гц, 100 Гц, 1 кГц (по умолчанию),
10 кГц или 100 кГц
5. Макс 10 Mpts запись формы волны
6. Гироборд с колесами 8 дюймов TFT ЖК-дисплей, WVGA (800X480)
| Технические характеристики | |
| Модель | UTD2102CEX-II |
| Пропускная способность | 100 МГц |
| Каналы | 2 |
| Частота дискретизации | 1GS/s (одноканальный), 500 мс/с (двухканальный) |
| Времени нарастания импульсов | ≤3. 5ns |
| Объем памяти | 25kpts |
| Скорость захвата сигнала | ≥20 000 wfms/s |
| Вертикальная шкала (V/div) | 1mV/div ~ 20 V/div (1 МОм) |
| Шкала времени (s/div) | 2ns/div ~ 50 s/div |
| Вход сопротивление | (1м±±2%)/(22пф±3пф) |
| Способы хранения | Настройка, волна, Растровое изображение |
| Тип триггера | Край, ширина импульса, наклон, видео, runt, окно |
| Сигналов операций | A + B, A-B, A×B, A/B, FFT |
| Автоматических измерений | Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, C ycRMS, Period, Freq, Rise, Fall, RiseDelay, FallDelay, + width, -Ширина, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Duty,-Duty, области, Cycareta, OverSht, PreSht, Phase, 34 paramet ers всего |
| Количество измерений | Отображение 5 измерений одновременно |
| Измерение статистики | Среднее, максимальное, минимальное, стандартное отклонение, количество измерений |
| Счетчик частоты | 6 бит |
| Интерфейсы | USB-OTG, пропуск/сбой |
| Общие характеристики | |
| Мощность | 100 ~ 240 В ACrms, 50 Гц/60 Гц |
| Дисплей | Гироборд с колесами 8 дюймов TFT ЖК-дисплей, WVGA (800x480) |
| Цвет продукта | Белый и серый |
| Вес нетто | 3,5 кг |
| Размер продукта | 336x164x108 мм |
| Стандартный аксессуары | Зонд x 2 (1x, 10x Переключаемый), компакт-диск с программным обеспечением для ПК, шнур питания, usb-интерфейсный кабель |
| Стандартный индивидуальная упаковка | Картонная коробка |
| Стандартный Кол-во в коробке | 2 шт. |
| Стандартный Измерения коробки | 450x420x280 мм |
| Стандартный вес брутто коробки | 8 кг |
| Технические характеристики | |
| Модель | UTD2072CEX-II |
| Пропускная способность | 70 МГц |
| Каналы | 2 |
| Частота дискретизации | 1GS/s (одноканальный), 500 мс/с (двухканальный) |
| Времени нарастания импульсов | ≤5ns |
| Объем памяти | 25kpts |
| Скорость захвата сигнала | ≥20 000 wfms/s |
| Вертикальная шкала (V/div) | 1mV/div ~ 20 V/div (1 МОм) |
| Шкала времени (s/div) | 2ns/div ~ 50 s/div |
| Вход сопротивление | (1м±±2%)/(22пф±3пф) |
| Способы хранения | Настройка, волна, Растровое изображение |
| Тип триггера | Край, ширина импульса, наклон, видео, runt, окно |
| Сигналов операций | A + B, A-B, A×B, A/B, FFT |
| Автоматических измерений | Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, C ycRMS, Period, Freq, Rise, Fall, RiseDelay, FallDelay, + width, -Ширина, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Duty,-Duty, области, Cycareta, OverSht, PreSht, Phase, 34 paramet ers всего |
| Количество измерений | Отображение 5 измерений одновременно |
| Измерение статистики | Среднее, максимальное, минимальное, стандартное отклонение, количество измерений |
| Счетчик частоты | 6 бит |
| Интерфейсы | USB-OTG, пропуск/сбой |
| Общие характеристики | |
| Мощность | 100 ~ 240 В ACrms, 50 Гц/60 Гц |
| Дисплей | Гироборд с колесами 8 дюймов TFT ЖК-дисплей, WVGA (800x480) |
| Цвет продукта | Белый и серый |
| Вес нетто | 3,5 кг |
| Размер продукта | 336x164x108 мм |
| Стандартный аксессуары | Зонд x 2 (1x, 10x Переключаемый), компакт-диск с программным обеспечением для ПК, шнур питания, usb-интерфейсный кабель |
| Стандартный индивидуальная упаковка | Картонная коробка |
| Стандартный Кол-во в коробке | 2 шт. |
| Стандартный Измерения коробки | 450x420x280 мм |
| Стандартный вес брутто коробки | 8 кг |
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Цифровых каналов
- 2
- Размер дисплея
- 5.0-6.9 Дюйм(ов)
- Частота дискретизации в реальном времени
- 1GSa/S
- Номер модели
- UTD2072CEX-II
- Длина записи
- 25kpts
- Максимальная частота захвата осциллограммы
- 2,000,000 кол./сек
- Съемные элементы питания
- Нет
- Бренд
- UNI-T
- Ширина браслета
- 1000MHz
- Разрешение дисплея
- 800X480 Pixels
