Описание

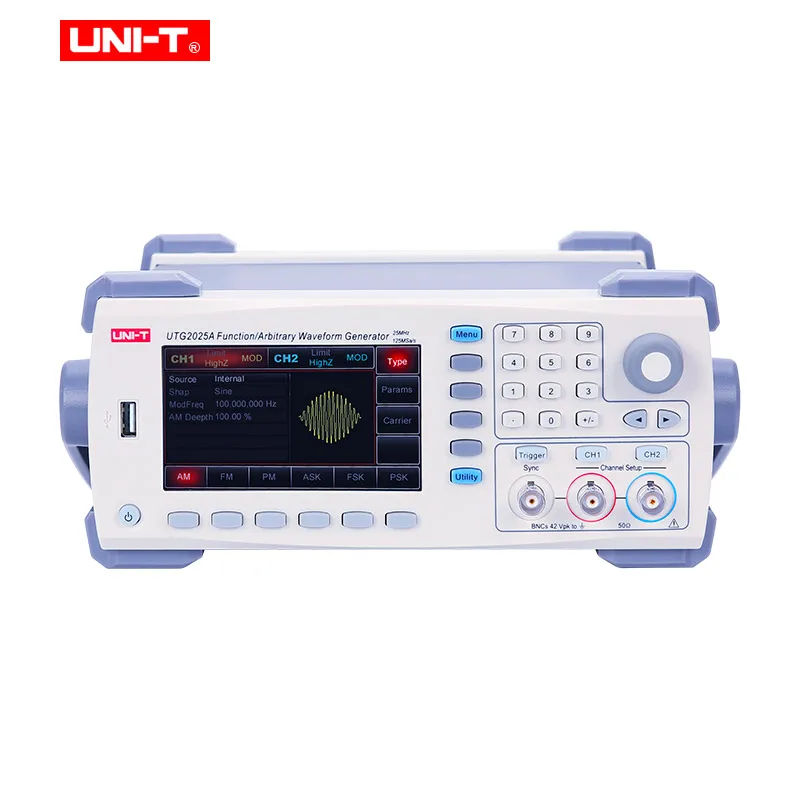

UTG2025A функция/генератор сигналов произвольной формы
UTG2025A имеет 25 МГц максимальная выходная мощность, 125 MS/s частота дискретизации, а 14-bit в вертикальном направлении. Он имеет эквивалентный двухканальный независимый выход, модуляцию, частоту развертки, взрыв и другие сложные функции генерации сигналов. проектирование, тестирование, устранение неисправностей и ремонт электронных и электроакустических устройств, таких как тестирование цепи и оборудования в сотовых и беспроводных системах, вещания, телевизионных и радиосистем; тестирование полупроводниковых компонентов и т. Д.
1.1μhz полно диапазонное разрешение
2. 5 МГц ~ 30 МГц импульсный сигнал, регулируемое время подъема/падения
3. 14-бит/16 бит в вертикальном направлении
4. Два канала эквивалентной производительности
5. Максимальная длина волны произвольной формы 8 к/16 м точек; 48/161
6. Хранение энергонезависимых сигналов
| Технические характеристики | UTG2025A |
| Максимальная частота | 25 МГц |
| Каналы | 2 |
| Частота дискретизации | 125 мс/с |
| Осциллограмм | Синус, квадрат, пандус, пульс, шум, постоянный ток, произвольный; только UTG2000B: гармоника |
| Режимы работы | Выход вкл/выкл, непрерывный, модуляция, развертка, взрыв |
| Модуляции | AM, FM, PM, ASK, FSK, PSK, PWM; |
| Только UTG2000B: BPSK, QPSK, OSK, DSB-AM, SUM, QAM | |
| Произвольной формы | |
| Длина | 8pts ~ 8 kpts |
| Разрешение по вертикали | 14 бит |
| Частотные характеристики | |
| Синуса | 1μhz ~ 25 МГц |
| Квадратной формы | 1μhz ~ 5 МГц |
| Пульс | 1μhz ~ 5 МГц |
| Пандус | 1μhz ~ 400 кГц |
| Произвольный | 1μhz ~ 5 МГц |
| Шум | 25 МГц (-3 дБ) |
| Разрешение | 1μHz |
| Точность | ±0. 5ppm 25 ° |
| Возраст первого года: 1 промилле | |
| Температурный коэффициент: ±0. 5ppm/° | |
| Температура coeifficient | <2ppm/° |
| Интерфейсы | Usb-хост, usb-устройство, счетчик частоты |
| Общие характеристики | |
| Мощность | 100 V ~ 240 V ACrms, 50Hz/60Hz |
| Дисплей | 4,3-дюймовый TFT ЖК-дисплей, WVGA (480x272) |
| Цвет продукта | Белый и серый |
| Вес нетто | 3,2 кг |
| Размер продукта | 265x110x320 мм |
| Стандартный аксессуары | BNC-BNC кабель, кабель BNC с зажимами типа «крокодил», шнур питания, usb-интерфейсный кабель, |
| Стандартный индивидуальная упаковка | Картонная коробка |
Упаковка товара
1 * UTG2025A функция/генератор сигналов произвольной формы
1 * BNC-BNC кабель
1 * шнур питания
1 * кабель BNC с зажимами типа «крокодил»
1 * USB интерфейсный кабель
1 * картонная коробка
Характеристики
- Бренд
- UNI-T
- Материалы для самостоятельного изготовления
- Электрический
