Описание
| Основная информация |
| Серия продукта |
| OsiSense XC |
| Серийный номер |
| Стандартный типа |

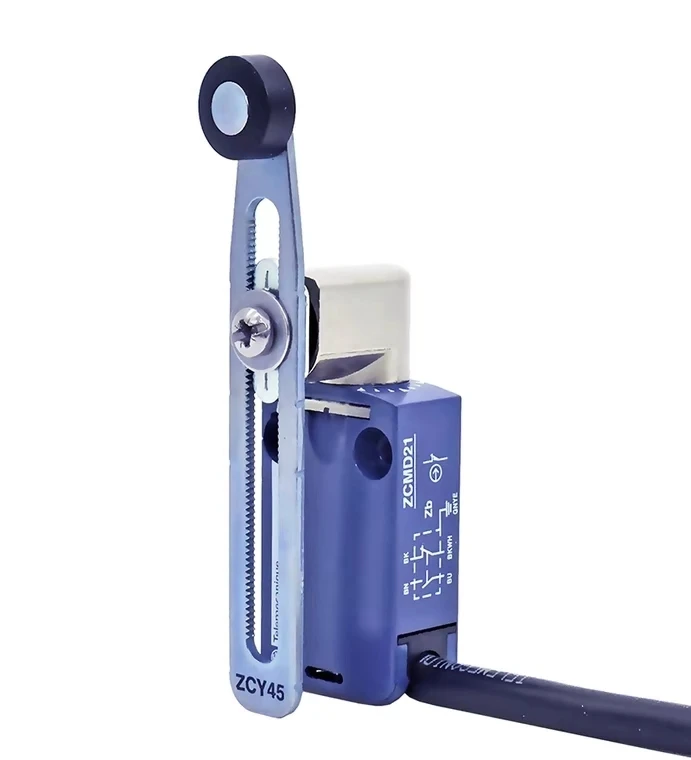

| Тип продукта |
| Концевой выключатель |
| Продукт короткое название |
| XCMD |
| Сенсор дизайн |
| Миниатюрный |
| Онтология типа |
| Фиксированный |
| Захватный механизм машины типа |
| Вращающаяся головка |
| Материал |
| Металлический корпус |
| Материал корпуса |
| Цинково-алюминиевого сплава |
| Материал головки |
| Цинково-алюминиевого сплава |
| Фиксированным режимом |
| Онтология |
| Рабочее движение головы |
| Вращаться |
| Тип головки |
| Пружинный Обратный ролик рокер термопластичный переменная длина |
| Метод типа |
| Боковое движение, 2 направления |
| Количество полюсов |
| 2 |
| Тип контакта |
| 1 NC + 1 NO |
| Действием контакта |
| Мгновенный |
| Дополнительная информация |
| Переключатель спусковой механизм |
| 30 ° выпуклая кромка |
| Функциональная электрическая схема |
| Съемный кабель Разъем |
| Длина кабеля |
| 1 м |
| Конструкция кабеля |
| 5x0,75 mm2 |
| Изоляции проводов |
| PvR |
| Воздушной линии |
| Zb |
| Заставляют открывать |
| У |
| Заставили открыть минимальную силу |
| 0,5 N |
| Минимальный туда и обратно силы |
| 0,1 N |
| Максимальная скорость работы |
| 1,5 м/с |
| Свяжитесь с линия Спецификация |
| B300, AC-15 (Ue = 240 V), Ie = 1,5 A соответствует EN/IEC 60947-5-1 приложение A |
| R300, DC-13 (Ue = 250 V), Ie = 0,1 A соответствует EN/IEC 60947-5-1 приложение A |
| Номинальное напряжение изоляции [Ui] |
| 300 V (загрязнения класс 3) в соответствии с сертификацией UL 508 |
| 400 В (класс загрязнения 3) в соответствии с IEC 60947-5-1 |
| 300 В (класс загрязнения 3) в соответствии с CSA C22.2 No 14 |
| Максимальное сопротивление через терминалы |
| 25 МОм в соответствии с IEC 60255-7 уровень безопасности 3 |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 4 кВ в соответствии с МЭК 60664 |
| 4 кв в соответствии с IEC 60947-1 |
| Защита от короткого замыкания |
| Предохранитель 6 А, тип gG |
| Электрическая жизнь |
| 5000000 раз, DC-13, 120 В, 1 Вт, рабочий рейтинг <60 раз/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 приложение C |
| 5000000 раз, DC-13, 24 В, 3 Вт, рабочее номинальное значение <60 раз/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 приложение C |
| 5000000 раз, DC-13, 48 В, 2 Вт, рабочий рейтинг <60 раз/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 приложение C |
| Срок службы |
| 10000000 раз |
| Ширина |
| 30 мм |
| Высота |
| 50 мм |
| Глубина |
| 16 мм |
| Вес продукта |
| 0,23 кг |
| Окружение |
| Ударопрочность |
| 25 gn для 18 MS в соответствии с IEC 60068-2-27 |
| Устойчивость к вибрациям |
| 5 gn (f = 10... 500 Гц) в соответствии с IEC 60068-2-6 |
| Уровень защиты IP |
| IP66 в соответствии с МЭК 60529 |
| IP67 в соответствии с МЭК 60529 |
| IP68 в соответствии с МЭК 60529 |
| IK с настенным креплением уровень защиты |
| IK06 в соответствии с EN 62262 |
| Защита от перенапряжения Тип |
| Класс I соответствует МЭК 61140 |
| Класс I в соответствии с NF C 20-030 |
| Рабочая температура |
| -25... 70 °C |
| Температура окружающей среды хранения |
| -40... 70 °C |
| Процесс защиты |
| TC |
| Сертифицированный продукт |
| CCC |
| CSA |
| UL |
| Соблюдении всех стандартов |
| CSA C22.2 Нет 14 |
| EN/IEC 60204-1 |
| UL 508 |
Стандарт EN/IEC 60947-5-1 РазмерыРазмер (1) 2 крепежных отверстия Ø 4,2 мм, зарытый Размер Ø 8 мм × 4 мм в глубину. (2) Внешний диаметр кабеля составляет 7,5 мм. Установка и таможенной очисткиУстановка Соединительный кабель с разъемом USB композиция (1) Настоятельно рекомендуем (2) Необходимо, чтобы избежать Поворотный переключатель и установка рычага Тип распределительного вала (1) Настоятельно рекомендуем (2) Необходимо, чтобы избежать Комплект с поворотными переключателями ZCE01 и ZCE09 (1) Крутящий момент затяжки (минимальный: 1) (максимальный: 1,5) ЭлектропроводкаСхема подключения 2 полюса NC + без быстрого действия (BK) Черный (BK-WH) Черный и белый (BU) Синий (BN) Коричневый (GN-YE) Зеленый, желтый Техническое описаниеИсполнения характеристика Переключение исполнения КУЛАЧКОВЫМ вращением 30 ° Функция диаграммы (P) Вперед отключения точка (1) Нормально закрытый контакт с передним отключением (2) Застежка (3) Разъединитель (4) Подножка (5) Сброс (BK) Черный (BK-WH) Черный и белый (BU) Синий (BN) Коричневый |
Характеристики
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия
- Тип товара
- Переключатели
- Особенности
- Adjustable length thermoplastic roller rocke
- Гарантия
- One year
- Материал
- Алюминиевый сплав
- Тип переключения
- Микропереключатель
- Номер модели
- XCMD2145L1
- Сила тока
- 1.5A
