Usb-принтер к RS232 адаптер последовательного порта кабель

SER2USB

Кабель адаптера для подключения последовательного порта DB9 компьютеров или систем микроконтроллера к usb-порту принтеров.

Примечание: обратите внимание, что вам понадобится usb-принтер, который имеет собственную встроенную эмуляцию (PostScript, PCL hp или его вариант). Многие дешевые usb-принтеры на рынке-это то, что называется GDI (Windows graphics display interface) принтеров, т. Е. Они зависят от компонентов графического интерфейса Windows для визуализации символов. Эти принтеры GDI не будут работать с адаптером SER2USB. Посмотрите характеристики принтера на веб-сайте производителя и посмотрите, есть ли в нем раздел об эмуляции, PostScript или hp PCL. Если нет, то это принтер GDI.

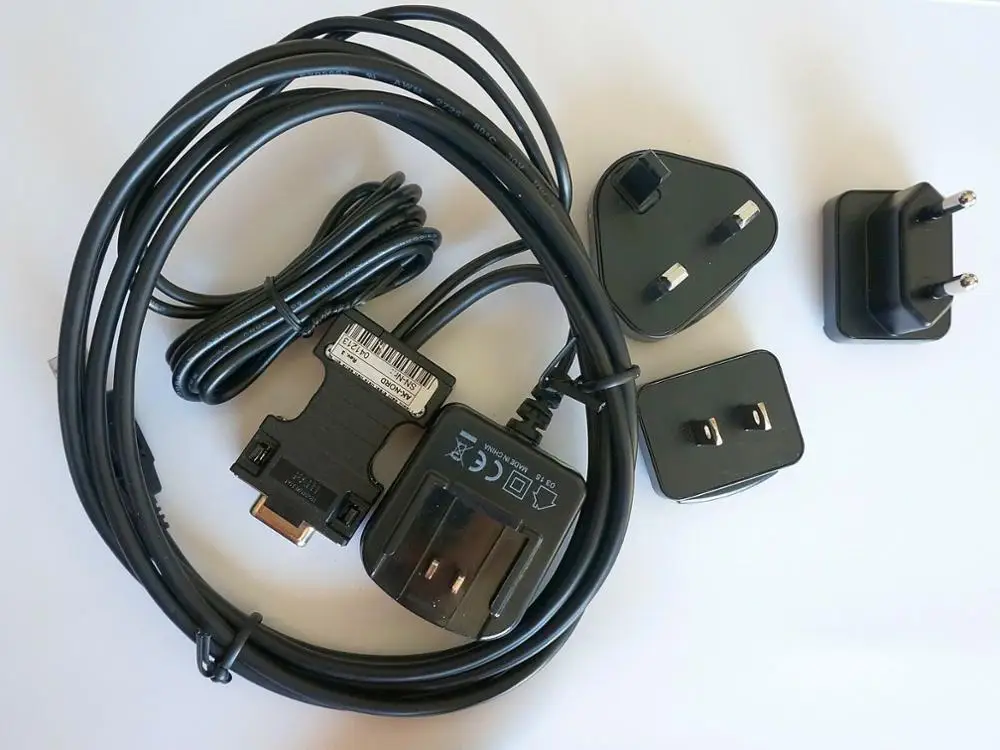

Этот 1,8 м кабель адаптер имеет женский 9-контактный разъем Sub-D разъем для подключения к последовательный порт компьютеров на одном конце и USB-B разъем для подключения к порту USB принтеров с другой стороны В конце. Не требуется никаких драйверов или программного обеспечения и преобразует протоколы печати RS232 в USB.

Этот адаптер позволяет заменить старый принтер без необходимости замены установленной системы. Используйте его для подключения современных принтеров и многофункциональных принтеров, которые имеют usb-соединение с последовательным интерфейсом DB9 из старых ПК, измерительных устройств, лабораторное и диагностическое устройство, панели управления, медицинские устройства, а также все другие продукты, которые были разработаны с последовательным интерфейсом RS232. Обратите внимание, что поддерживается только печать; сканеры, ПК-факс и программное обеспечение не поддерживаются.

Кабель адаптера поставляется с собственным 100-240 В, 50/60 Гц источник питания со сменными штекерами питания США, Великобритании и Европы.

Характеристики адаптера последовательного к USB

Разъемы

1x DB9-F

1x USB-B

Питание

Вход: 110-240 V @ 50/60Hz

Выход: 5 В/~ 100 мА

Кабель: 1,8 м

USB Интерфейс

USB1.0 низкоскоростной (1,5 Мбит/сек)

USB1.1 низкая/полная скорость (12 Мбит/сек)

USB2.0 низкая/полная скорость

Класс: принтер/концентратор

Серийный Интерфейс

Скорость: от 2400 до 115200 aud

Протокол: нет, RTS/CTS, XON/XOFF

Паритет: нет, нечетный, даже

Бит данных: 7, 8

Стоп-биты: 1, 2

SER2USB поставляется запрограммирован в автоматическом режиме настройки. Просто отправьте его как минимум на 1000 символов, и он должен определить правильные настройки последовательного кода и настроить себя соответственно, печать страницы состояния. Если автоматическая конфигурация не работает или вам когда-либо нужно изменить последовательные настройки, вы можете использовать терминальные программы, такие как гипертерминал или инструмент для XT-ADMIN-XXL

Использование с системой микроконтроллера

Адаптер SER2USB работает прозрачно, что означает, что то, что вы отправляете на последовательной стороне, будет отправлено на стороне USB.

Формат печати, как жирный, Большой текст и т. Д., обычно осуществляется с помощью драйверов принтера. Обычно они являются частью операционной системы, такой как Linux, которая работает на 32 бит микроконтроллеры.

Для микроконтроллера, который не запускает свой собственный O/S с драйверами принтера, вы можете использовать следующие методы печати:

1. Самый простой способ отправить что-то на принтер-просто для передачи символов ASCII. Это дает ограниченную возможность форматирования. Вы можете, например, прервать линию управления, отправив новую линию ASCII и символ возврата перевозки. Вы можете удалить страницу, отправив символ формы ASCII (0xC в гексадицимале).

2. если вам нужно больше управления форматированием, вы должны использовать язык принтера (или необходимый набор), например, hp PCL5 или PostScript в вашем микроконтроллерном коде (для работы, вам, конечно, понадобится принтер, который поддерживает hp PCL5 или PostScript). Это выглядит сложно, но на самом деле относительно легко, так как каждый Код управления форматированием является всего лишь строкой конкретных символов ASCII.

В справочном руководство hp для PCL5 вы можете найти определение протокола принтера PCL5 и кодов управления, используемых для оформления.

Это будет работать следующим образом, например:

[Код управления для принтера для входа в режим PCL]

[Код управления для жирной печати на]

Текст, который вы хотите напечатать жирным

[Код управления для жирной печати]

Больше текста

[Более строгий контроль за]
