Описание
Подробная информация о продукте
МодельNESDR SMArt
NooElec SKU100701
Количество
1 шт. NESDR SMArt SDR w/Матовый алюминиевый корпус
Технические детали
Установка руководство и программное обеспечение
RTL-SDR проекта
RTL-SDR Subreddit
ПриложенийРадио с программным определением, DVB-T, ADS-B
Интерфейс ICRealtek RTL2832U
Тюнер ICRafael Micro R820T2
Точность часов0.5PPM (макс)
Мгновенная пропускная способность2,4 МГц (номинал); 3,2 МГц (макс)
Частотный диапазон25 МГц-1700 МГц (номинальный)
Антенна ВходЖенский SMA
Размеры (только SDR)17 мм x 14 мм x 65 мм
Информация о продукте
Вы заговаривали, мы выслушивали! Этот Премиальный RTL-SDR был разработан, разработан и изготовлен NooElec в США и Канаде для выполнения широкого спектра функций.
NESDR SMArt содержит тот же ультра-низкий Фазовый шум 0.5PPM TCXO, используемый в наших гораздо меньших Nano 2 + (спецификации TCXO ниже), обеспечивая максимальную стабильность настройки практически в любой среде
В поисках более низкого уровня шума секция электропитания была переработана, чтобы обеспечить соответствующий RF регулятор напряжения с менее 10 & микро; VRMS шума. Это по крайней мере в 10 раз ниже, чем у других моделей!
Качественная экранированная катушка индуктивности была использована в источнике питания для улучшения отклонения EMI
Входящий в комплект алюминиевый корпус обеспечивает потерю EMI там, где он находится-вдали от чувствительной РЧ-схемы
Более низкие температуры на уровне платы еще больше улучшают уровень шума SDR
Температура улучшения
Изготовленный На Заказ радиатор крепится к основной печатной плате с помощью 3 м термоклея, чтобы фитиль тепла от печатной платы и к корпусу
2 отдельных силиконовых термопрокладки распределяют остальную часть тепла от горячих точек устройства.
Потребление энергии было уменьшено в среднем на 10 мА, что означает, что меньше тепла генерируется по сравнению с другими дизайнами
Результат-гораздо более низкие температуры на уровне платы, повышая стабильность, повышая чувствительность и обеспечивая максимальный диапазон частот. Изменения были сначала смоделированы, а затем протестированы с помощью Flir E8
Форм-фактор улучшения
NESDR SMArt был разработан для минимизации назойливого окклюзии usb-порта. Мы перепроектировали SDR с земли, чтобы убедиться, что смарт может быть использован бок о бок в любом usb-совместимом устройстве, в том числе плотно разнесенных встроенных устройств. Нет необходимости снимать корпус для запуска нескольких SDRs рядом друг с другом!
Форм-фактор повторный дизайн позволяет нам перейти к более универсальному антенному входу SMA
В комплекте
NESDR SMArt SDR w/Матовый алюминиевый корпус
Гарантия от производителя 2 года
SDR часы Технические характеристики
Стабильность частоты: 0.5PPM (макс)
Фазовый шум @ 1 кГц смещение:-138dBc/Гц (или лучше)
Фазовый шум при 10 кГц:-150 дБ/Гц (или лучше)
Фазовый шум @ 100 кГц:-152dBc/Гц (или лучше)

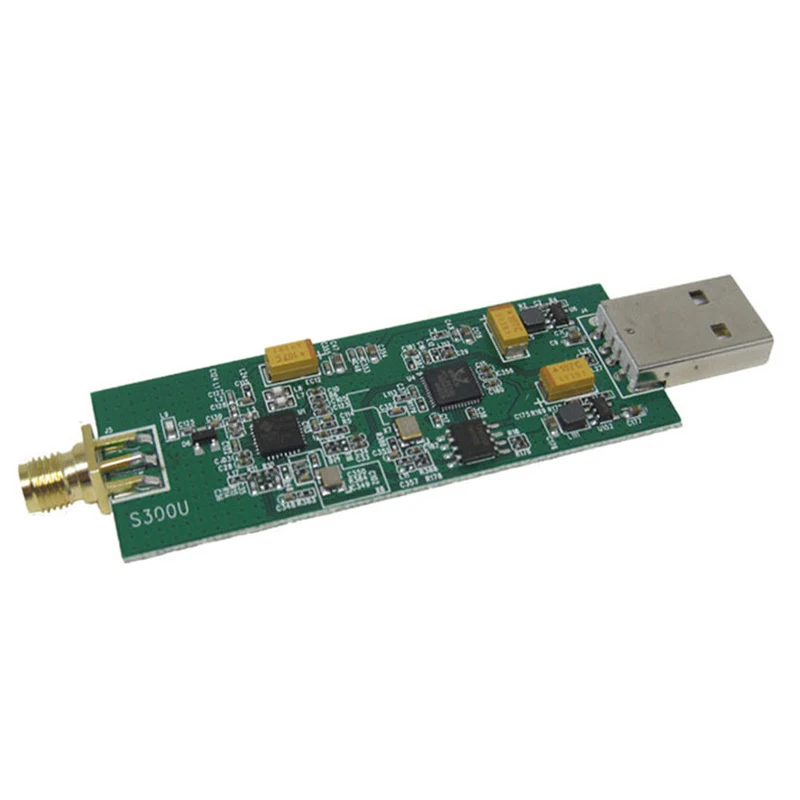

SDR Особенности
RTL2832U демодулятор/USB интерфейс IC
R820T2 тюнер IC
0.5PPM, ультра-низкий Фазовый шум TCXO
RF-подходящий регулятор напряжения
Экранированный начальной индуктор
Интегрированный пользовательские радиатора
Женский SMA антенный вход
Высококачественный черный матовый алюминиевый корпус
Прокладки для прямого отбора проб через отверстие на печатной плате
