Усилители домашние силового выпрямителя Совета важно DIY(один мощность 4700/50 В конденсатор), чтобы отправить столбы

Описание

Один Мощность выпрямителя доска

Описание:

1 pcb-однопанельный дизайн, размер: 3.8 см * 5.7 см компактный, подходит для DIY энтузиастов собрать свое собственное использование.

2 предусилителя использует четыре 1N5408 выпрямителя диода, максимальное поддерживаемое напряжение: 1000 В, максимальный ток: 3A

3 после этапа с использованием двух 4700 мкФ/50 В большой электролитический конденсатор и качественный 0.1 мкФ/100 В конденсатор фильтрации.

Четыре высокоярких светоизлучающих диодных дисплея.

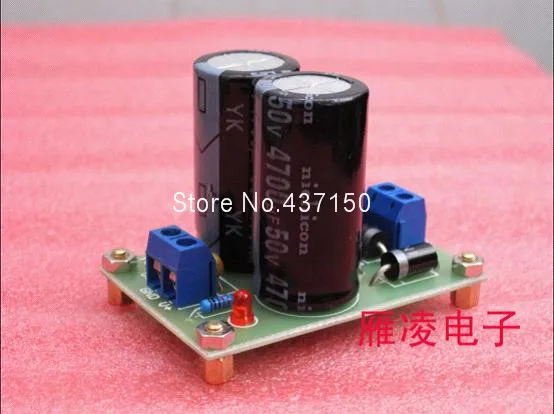

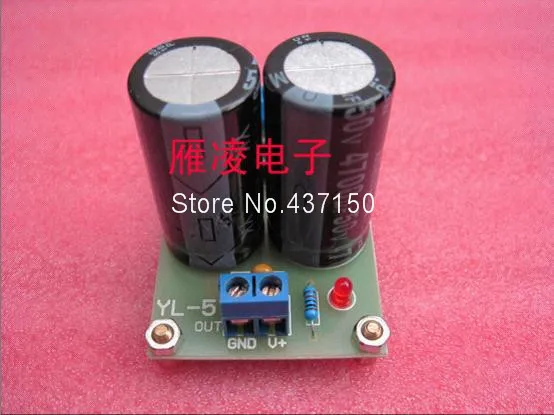

Сварные физическая карта:

Доставка список:

Одинарная силовая выпрямитель Board One (с заклепками)

2 схема схемы и схема установки pcb. Персональный блог загрузки URL:

Blog.ednchina.com/aas7502987/48548/category.aspx

(Моя Категория: аудио усилитель дизайн-секция)

Примечание: Этот продукт является моей оригинальной продукцией, пожалуйста, проконсультируйтесь перед покупкой товара подходит для вашего использования, если необходимо, можем оказать некоторую техническую поддержку.
