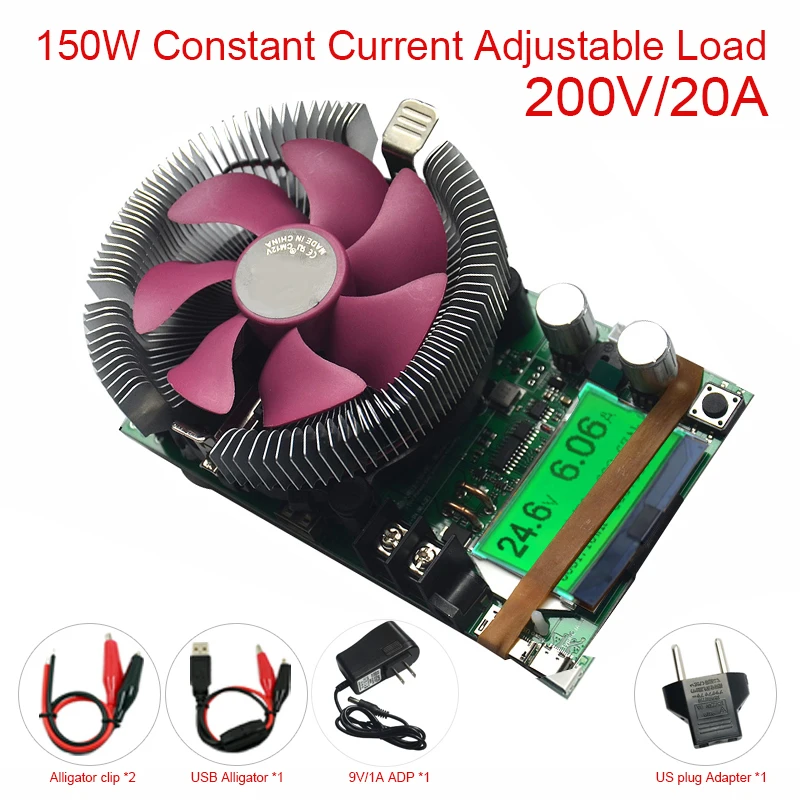

Описание
Примечание: 2018-5-4 из-за требований заказчика к обновлению продукта, зеленый цвет доски Случайная Доставка!
Спасибо! Срок производства тиража: 2018-5-4
Может использоваться вилка стандарта США и вилка стандарта ЕС!
Тесты 18650 батарея
Использование информации и спецификаций:
Описание функционального ключа:
1)Удерживайте нажатой кнопку долгое время: ноль всех данных (mAh, Wh, 00:00:00)
2)Дважды нажмите клавишу: для сброса данных емкости до нуля
3)Три нажатия на клавишу: для сброса данных о количестве на 0
4)Четыре нажатия на клавишу: для сброса данных времени до нуля
5)Пять нажатий на клавишу: режим автоматического ожидания и таймер для оповещения о разрядке
6)Одно нажатие, чтобы изменить окно, войдите в окно настройки для
Фоновый светильник высокого и низкого напряжения, Регулировка параметров
Двойное нажатие или три нажатия, удерживание нажатия для непрерывного и
Быстрая настройка.
7) Без нагрузки, быстро нажмите клавишу в течение 7 раз, для точных данных
Сброс до нуля (0.00A). Это для точной калибровки в местных условиях,
Так что малый ток можно точно измерить.
8)Удерживайте нажатой клавишу при выключении, затем включайте, входя
Окно настройки фона для высокого и низкого напряжения перегрузки,
Одно нажатие или двойное нажатие для регулировки параметров, удерживайте нажатие
Ключ долгое время для сброса до настройки по умолчанию
(Примечание: Пожалуйста, не калибруйте напряжение или ток, если без
Стандартные инструменты)
Инструкция по подключению и эксплуатации:
1) Откройте посылка, вставьте адаптер питания в конец
Продукт и питание.
2) против часовой стрелки поверните две ручки тока на нижний предел.
3) Подключение тестового блока питания к продукту
Согласно схеме выше, и текущее входное напряжение
Значение будет зачитано. Сохраняйте нажатие на клавишу для сброса всех данных до нуля;
4) медленно вращать по часовой стрелке две ручки тока (грубая и тонкая)
Отрегулируйте ток под номинальное значение блока питания (ток
Следует Медленно регулировать, с помощью тонкой ручки приоритет,
Грубая ручка может использоваться только при большом токе.)
5) при тестировании батареи, ограничение разрядки низкого напряжения должно
Быть настроены, чтобы избежать возможных повреждений, вызванных перегрузкой
Во время испытания емкости разрядки аккумулятора.
Технические характеристики:
Напряжение питания/интерфейс: DC6 ~ 12 V/DC 5,0 или Micro USB
Измерение напряжения: 0,00 в ~ 200 В точность: 0,05 В
Регулируемый диапазон тока: 0.00A ~ 20A точность: 0.05A
Диапазон измерения емкости: 0 ~ 999.999Ah точность: 0.01Ah
Диапазон накопительной мощности: 0 ~ 99999.9Wh точность: 0.01Wh
Диапазон измерения мощности: 0 ~ 2999,99 Вт точность: 0,01 Вт
Диапазон измерения сопротивления: 1 ~ 999,9 Ом Точность: 0,01
Диапазон температур: 0 ~ 99℃ точность: 1℃
Макс. Время: 999H59M59S точность: 1 S
Мощность охлаждающего вентилятора: <150 Вт/<180 Вт (вентилятор может быть изменен
Для разной мощности охлаждения)
Управление вентилятором: Вентилятор охлаждения автоматически стартовал во время
Ток> 0.5A или температура> 45℃
Вход/выход: 20А кусачий винт + USB
Время обновления:> 500 мс/время
Скорость измерения: около 2 с/время
Перенапряжение и Перегрузка по току метод оповещения: отображение предупреждения
Окно и голосовое предупреждение
Диапазон защиты напряжения: 1 ~ 300 в
Диапазон настройки низкого напряжения: 0 ~ 149 в
Диапазон защиты тока: 0,2 ~ 100A
Диапазон защиты мощности: 185 Вт
Тип дисплея: микроэнергопотребление, модуль LCM, черный
Шрифт, зеленая подсветка, китайский и английский
Размер: 160x95x60 мм
Ток потребления: <1.5A
Рабочая температура:-10 ~ + 60℃
Рабочая влажность: 10 ~ 80 ℃ конденсация)
Рабочее давление: 80 ~ 106 кПа
Предупреждение:
1) две ручки тока должны быть настроены на нижний предел
Перед использованием (против часовой стрелки отрегулируйте до конца двойной
Ток ручки до 0.00A)! Затем Медленно увеличивайте ток.
2) при напряжении> 36 в, пожалуйста, обратите внимание на
Безопасность! Избежать поражения электрическим током
3) несколько мощности не должны быть подключены одновременно
Время, избегайте перенапряжения или тока, чтобы повредить вашу мощность
Поставка.
4) медленно регулируйте ток при наблюдении за отображением
Значение, избегайте мгновенной перегрузки большого тока.
5) будьте уверены в том, что вы будете следовать законам сохранения энергии,
Продукт напряжения и тока должен менее 150 Вт.
Характеристики
- Бренд
- wanptek
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- 150W power
- Тип
- Тестер батареи электронного устройства
- Nom de la marque
- ATORCH
- Measurement time
- >0.5W
- Supply Voltage/ Interface adjustable
- DC6~12V / DC 5.0 or Micro USB
