Описание

PV солнечный инвертор постоянного тока в переменный трехфазный преобразователь 380 V 7.5kw с MPPT контролем Солнечный Насос VFD

Тип Таблица выбора

380 V/7.5KW	380 V/11KW
Модель NO.	WK310-0075-D3T	WK310-0110-D3T
Вход напряжения	Постоянный ток 400-700 в (лучше для 530-550 в) Или трехфазный 380V±15% 50/60Hz
Выход напряжения	Трехфазный переменный ток 0-380 в 0-650 Гц
Мощность	7.5KW/10HP	11KW/15HP
Номинальный ток	16A	25A
Размер формы (мм)	220148170
Размер упаковки (мм)	280205245
Вес	3,6 кг

Тип выбор инструкции по уходу за изделием

1. Пожалуйста, внимательно прочитайте инструкции о продукте, выберите тип в соответствии с функцией и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой.

2. Этот преобразователь частоты не может управлять другими типами нагрузки, кроме индуктивной нагрузки, такой как двигатель. Пожалуйста, обратите особое внимание на это при покупке.

3. Общая Входная мощность солнечного постоянного тока должна быть больше, чем у фотоэлектрического преобразователя, и мощность фотоэлектрического преобразователя должна быть больше или равна общей нагрузочной мощности, управляемой им.

4. Оптимальный Диапазон входного напряжения постоянного тока может сослаться на лучшее Входное значение в таблице выбора для обеспечения наиболее эффективной работы преобразователя частоты и мотора. Изменение входного напряжения постоянного тока может быть выполнено путем изменения серии и параллельного подключения солнечных панелей.

Упаковочный лист

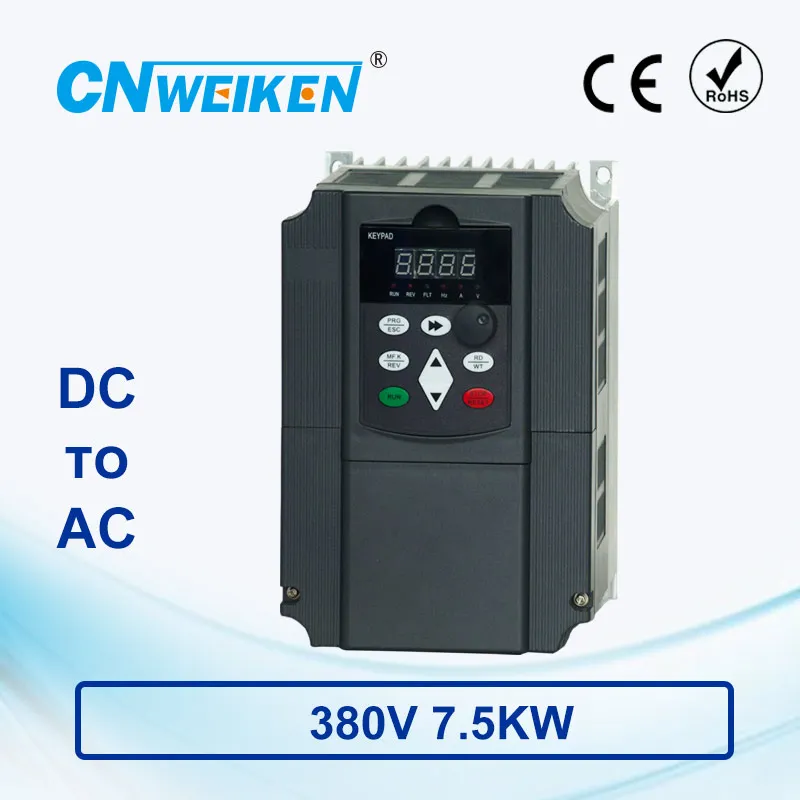

VFD 380V 7.5KW Солнечный фотоэлектрический инвертор регулятор мощности для использования насоса

Комплект поставки:

Машина * 1, обтекаемая версия продукта руководство * 1 (включая гарантийный талон), линия расширения * 1 (введение клавиатуры, необходимо приобретать отдельно), сертификат качества продукта * 1

Дополнительное Примечание:

A.Если вам нужна подробная Версия руководства, вы можете связаться с нами, чтобы отправить его вам бесплатно.

B. В том случае, если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения последней и точной электронной инструкции по продукту.

Схематичный рисунок

Схема подключения

Дополнительное Примечание:

Главные Контурные клеммы R S T-это трехфазный вход переменного тока 380 В, P + и N-это PV DC вход; при входе переменного тока, постоянный ток должен быть отключен и не может питаться одновременно.

Подробная информация о нашей продукции

◆5-Разрядный Дисплей Трубки ◆Высокое качество компоненты ◆Вентилятор постоянного тока для рассеивания теплаИзолированное алюминиевое основание для рассеивания тепла

Наш продукт технологии

● Входные и выходные характеристики380 V типВход Диапазон напряжения: DC 400 V-700 V (лучше всего подходит для 530 V-550 V) или трехфазный 380V±15% 50/60HzДиапазон выходного напряжения: переменный ток трехфазный 0-380 в 0-650 Гц● Периферийный интерфейс ОсобенностиПрограммируемый цифровой вход: 4 входаПрограммируемый аналоговый вход: AI1: 0 ~ 10 V вход, AI2: 0 ~ + 5 V или панель потенциометра входВыход открытого коллектора: 1 выходРелейный выход: 1 выходАналоговый выход: 1 выход, опционально 4 ~ 20 мА или 0 ~ 10 в● Технические характеристики ХарактеристикиУправление: PG-free Векторный контроль, V/F контрольПерегрузочная способность: 150% Номинальный ток 60 с; 180% Номинальный ток 10 сПусковой момент: без PG векторного управления: 0,5 Гц/150% (SVC)Коэффициент скорости: НЕТ PG векторное управление: 1: 100Точность управления скоростью: векторное управление PG: ± 0.5% от максимальной скоростиНесущая частота: 0,5 k ~ 15,0 кГц● ОсобенностиРежим настройки частоты: Цифровая настройка, аналоговая Настройка, Настройка последовательной связи, мульти-скорость, настройка PID.ПИД-регулятор функцияМульти-функция контроля скорости: 8-Управление скоростьюЧастоту качания функция управленияМгновенное отключение электричества без функции остановкиФункция ключа REV/JOG: пользовательские многофункциональные клавиши быстрого доступаФункция автоматической регулировки напряжения: когда сеточное напряжение изменяется, выходное напряжение может быть автоматически поддерживается постояннымОбеспечивают до 25 видов защиты от неисправностей: перегрузки по току, перенапряжения, пониженного напряжения, перегрева, потери фазы, перегрузки и другой защиты.

Покупка инструкции

Пожалуйста, обратите внимание: Мы не несем ответственности за любые таможенные пошлины или налог на импорт!

Оплата

А. Пожалуйста, Произведите оплату предоплаты, чтобы мы могли организовать доставку вовремя.

B. Пожалуйста, напишите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно доставить посылка. Пожалуйста, убедитесь, что ваш адрес в AliExpress совпадает с вашим адресом доставки перед оплатой. Специально для покупателей из России необходимо указать полное имя (имя, отчество, фамилия). Большое вам спасибо.

C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут перед торгами/покупкой.

Доставка

А. Вся посылка является стандартной бумажной коробкой или деревянной упаковкой для большого заказа.

B. Пожалуйста, обратите внимание на дату доставки с помощью другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.

C. Если Вы готовитесь к крупному заказу, пожалуйста, свяжитесь с нами, если хотите доставку любым другим способом.

D. Все пакеты будут отправлены с номером отслеживания.

Отзывы

Ваши положительные отзывы высоко ценятся. Мы гарантируем качество нашей продукции. Каждый товар будет тщательно проверен перед отправкой. Пожалуйста, свяжитесь с нами немедленно, если есть какие-либо причины, которые вы чувствуете. Мы сделаем все возможное, чтобы удовлетворить вас.

Если вы удовлетворены нашей продукцией и обслуживанием, пожалуйста, оставьте положительный пять звезд (★★★★★Отзывы для нас. Это очень важно для нас. Заранее большое спасибо.

Пожалуйста, свяжитесь с нами

Мы ответим на ваши вопросы как можно скорее. Однако, пожалуйста, обратите внимание, что у нас есть 12-16 часов разницы во времени с Западной Европой и 8 часов разницы во времени с США, поэтому мы обещаем, что постараемся ответить в течение 24 часов.

Для оптовых заказов, пожалуйста, свяжитесь с нами для получения подробной информации. Мы можем предоставить вам соответствующую скидку.
