Высокая чувствительность счетчик частоты 1Hz-50 МГц Частотомер точный измеритель частоты с ЖК-дисплеем тестер измерения модуль 7-9 V 50mA DIY Kit

Высокая чувствительность счетчик частоты 1Hz-50 МГц Частотомер точный измеритель частоты с ЖК-дисплеем тестер измерения модуль 7-9 V 50mA DIY Kit

Особенности:
Частотный диапазон: 1 Гц-50 МГц (на самом деле, он может работать до 78 МГц).
Разрешение четырех или пяти цифр (например, x. xxx кГц, x. xxx MHz или xx. xx MHz).
Автоматическое переключение диапазона с различными временами ворот.
Программируемое дополнение или вычитание частотного смещения.
Входное сопротивление: 1,1 м, параллельно с около 10 пФ.
Входная чувствительность: tipcally менее 20 мВ RMS от 1 Гц-100 кГц, поднимается до 35 мВ при 20 МГц и 75 мВ при 50 МГц (150 мВ при 78 МГц).
Потребление тока: 50 мА с входом от 7 до 9 В.
Опционный (настраиваемый) режим энергосбережения, который автоматически отключает дисплей, если частота не изменилась значительно в течение 15 с.
Технические характеристики:
Тип: DIY Kit
Частотный диапазон: 1 Гц-50 МГц
Входное сопротивление: 1,1 м, параллельно с около 10 пФ
Разрешение: Макс. 1 Гц
Потребление тока: 50 мА с входом от 7 до 9 в
Входное гнездо: BNC
Дисплей: светодиодный цифровой дисплей
Размер печатной платы: 79*62 мм/3,1 * 2.44in
Вес продукта: 60 г/2,11 унций
Вес упаковки: 61-65 г/2,16-2,28 унций
Посылка список:
1 * Частотомер
Спецификации материалов
* Резисторы (0,25 Вт, 1%)
8 R1-R8 1 k
2 R9, R15 10 k
1 R10 100 k
1 R11 1 м
1 R12 220
1 R13 56 k * в зависимости от различных партий C3355, сопротивление могут быть изменены
1 R14 470
* Конденсаторы
1 C1 470n из полипропилена
1 C2 100 p Керамика
2 C3 C5 100n из полипропилена
1 C4 47u электролитический
2 C6, C8 10u электролитический
1 C7 6-40 p переменной
2 C14, C15 22 p Керамика
* Интегральные схемы
1 U1 PIC16F628A (запрограммирована) + 18pin IC гнездо
1 U2 LM1117-5V SMD
* Транзисторы
1 Q1 C945
1 Q2 J310
1 Q3 C3355
* Диоды для подавления переходных скачков напряжения
6 D1-D6 1N4148
1 D7 1N5819
* Разное
1 J1 16Pin СИЛЬ розетки & заголовка

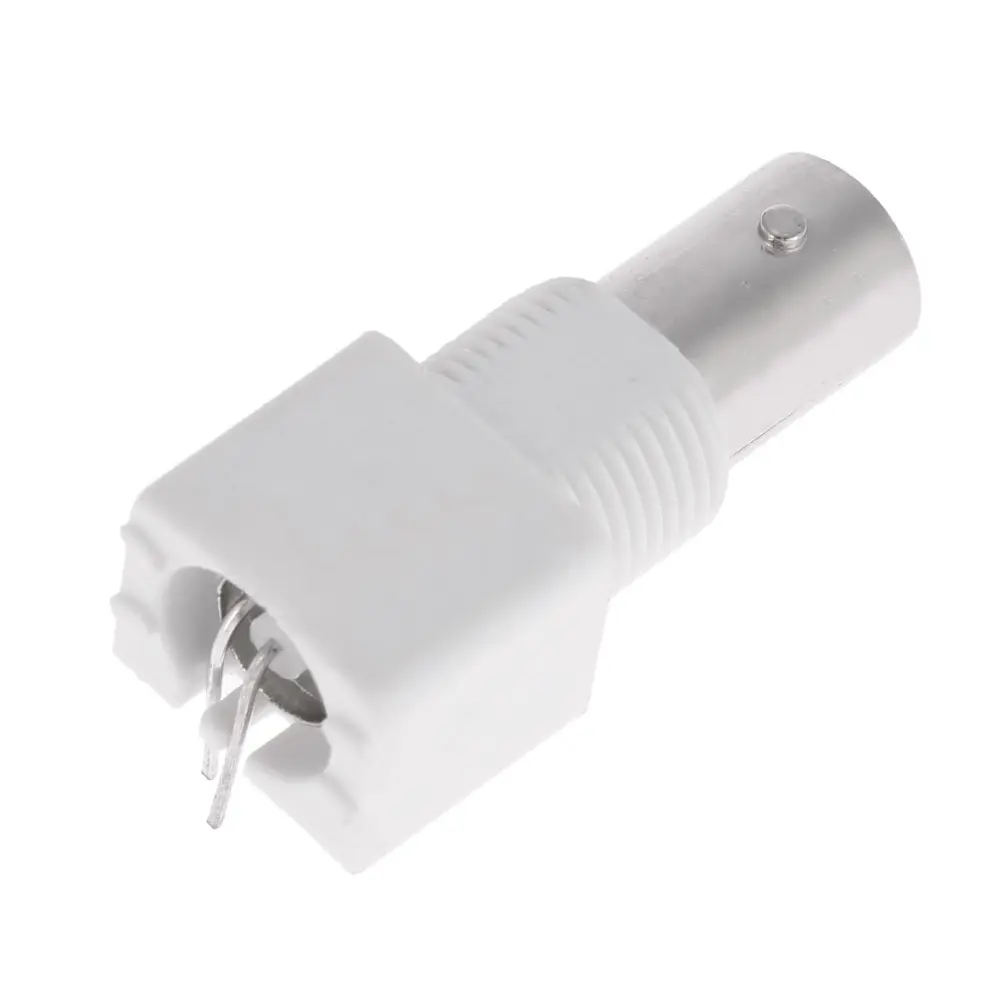

1 J2 розетка BNC
1 J3 DC_CZ_ZM DC разъем адаптера
1 SW1 AN_SW кнопочный переключатель
1 SW2 SW2X2 кнопочный переключатель
1X1 с украшением в виде кристаллов 20 МГц
2 SG1-SG2 красный 2 цифры общий анод 7-сегментный дисплей
1 SG3 красный 1 деление общий анод 7-сегментный дисплей
1 печатной платы
1 Дисплей печатной платы
2 медный стержень + винт + пружинная шайба
Схема сборки:
Http://www.dropbox.com/s/0yjnpjtfp7htck2/Aassembly%20diagram%20for%20E1822.pdf?dl=0
Спецификации:
Http://www.dropbox.com/s/o5g7abvwuk7fswp/Bill%20of%20materials%20for%20E1822.pdf?dl=0
Инструкция по эксплуатации:
Http://www.dropbox.com/s/nrpzdw4nzp5n5cx/The%20main%20features%20of%20E1822.pdf?dl=0
