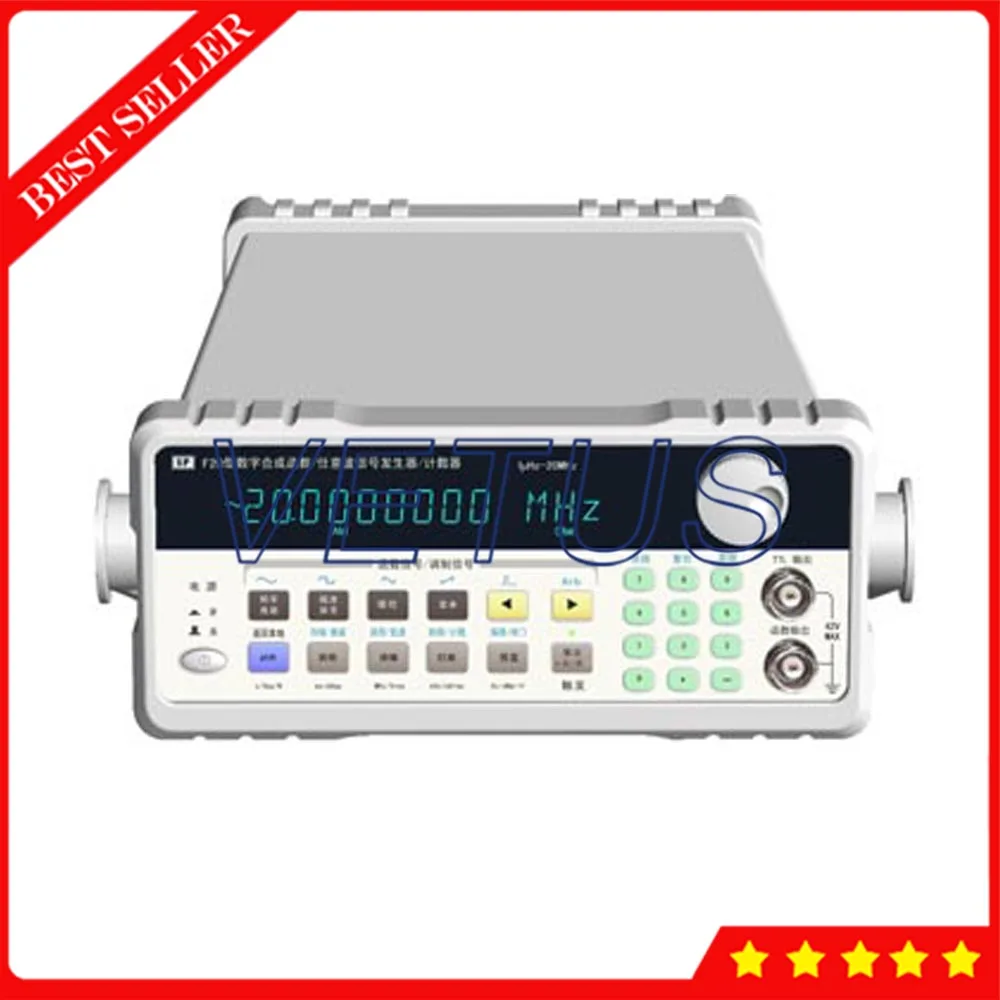

Высокая Разрешение SPF20 цифровой синтезатор Функция генератор с 0,1 фазы Разрешение счетчик (от 45033 руб.)

Описание

Высокая Разрешение SPF20 цифровой синтезатор Функция генератор с 0,1 фазы Разрешение счетчик

Высокая Разрешение SPF20 цифровой синтезатор Функция генератор с 0,1 фазы Разрешение счетчик

Высокая Разрешение SPF20 цифровой синтезатор Функция генератор с 0,1 фазы Разрешение счетчик

Подробнее:

В SPF20 цифровой синтезатор Функция генератор/счетчика генератор на основе прямой цифровой синтез (DDS) методы, и настроить с счетчик (1 Гц ~ 100 МГц). Прямые технологии цифровой синтез (DDS) используются для создания стабильных, точных выходных сигналов для очистки, низких искажений синусоидальных волн и широкого выбора стандартных и произвольных сигналов. И другие Особенности.

Особенности:

Архитектура Direct цифровой синтез (DDS)

Чистый и стабильный выход очень маленьких сигналов до 1 мВ (50 Ом)

27 встроенных стандартных и произвольных сигналов

Eght загружаемые 16000 точечные воспоминания для настраиваемых произвольных сигналов (Настройка с произвольным волновым модулем)

Удобный ввод данных с помощью ручки или цифровой клавиатуры

Яркий, легко читаемый дисплей с помощью технологии VFD (видимый вакуумный флуоресцентный)

Полностью программируемый через RS232, SCPI совместимый набор команд

Универсальный счетчик 100 МГц с измерением частоты и функцией totalize

Высокое разрешение частоты пульса до 1/1000

Высокое разрешение и точность цифрового FM

Функция непрерывной настройки фазы в режиме разрыва

Произвольная настройка запуска и остановки для выхода развертка по частоте

Разрешение фазы регулировки на 0,1 °

Произвольная Настройка модуляции AM в 1% ~ 120%

Высокая Разрешение SPF20 цифровой синтезатор Функция генератор с 0,1 фазы Разрешение счетчик

Диапазон частот	1 мкгц ~ 20 МГц (синус, квадрат и ttl) 1μHz ~ 100 кГц (Othe Waves)
Амплитуда диапазон	1mVp-p ~ 10Vp-p (нагрузка 50 Ом) 2mVp-p ~ 20Vp-p (открытая цепь)
Выход сигналов	Грех, квадрат, пульс, треугольник, рампа и т. д. более 27 сигналов. Он также выводит развертки, взрыв, FSK, PSK, FM, AM волны
Искажения синусоиды	≤ 0.1% (f: 20 Гц ~ 100 кГц)
Произвольная волна Длина	8 ~ 16000
Разрешение по амплитуде	12 бит
Частота дискретизации	200Msa/s
Гармоническое искажение синусоидальной волны	≤-50dBc
Время подъема/падения квадрата	≤ 15ns
Рабочий Fctor импульсной волны	0.1% ~ 99.9% (Frequency≤10kHz)
	1% ~ 99% (10 кГц ~ 100 кГц)
Частота Разрешение	1μHz
Точность частоты	≤±5×10-6
Aplitude Разрешение	2 МКВП-п, 1 МКВП-П (50 Ом)
Точность амплитуды	≤± 1% + 0,2 мВ (Синусоидальная волна относительно 1 кГц)
Амплитуда плоскостности	Для амплитуды ≤2Vpp: ± 3% для амплитуды> 2vpp: ± 5%
Диапазон смещения	± 10 V
Смещение Разрешение	2 МКВП-п, 1 МКВП-П (50 Ом)
Ошибка смещения	≤ ± 5% установки + 10mV (Ampl≤2Vpp в холостого хода)
	≤± 5% настройки + 20мв (АМП> 2Vpp в открытый канал)
AM модуляции глубина	1% ~ 120%
Фазовый диапазон (PSK)	0,0 ~ 360,0 °
Разрешение фазы (PSK)	0,1 °
Произвольный волновой модуль (настраиваемый)	Диапазон частот	1μHz ~ 100 кГц
	Длина волны	8 ~ 16000
	Разрешение по амплитуде	10 бит
Chanel B модуль (Конфигурируемые)	Диапазон частот	1μHz ~ 20 кГц
	Амплитуда диапазон	2mVp-p ~ 20Vp-p
	Искажения синусоиды	≤ 1% (2 vp-p, 1 кГц)
	Выход сопротивление	600Ω±5%
	Время подъема/падения квадратной волны	<10 мкс
	Диапазон фазовой разницы между CHA и CHB	0,0 ~ 360,0 °
	Разность фаз ошибка	-0,5 ° ~ + 0,5 ° (f <2 кГц)
	Выход сигналов	Грех, квадрат, пульс, треугольник, рампа
Счетчики	Измерения частоты	1 Гц ~ 100 МГц
	Суммировать Ёмкость	≤ 4,29 × 109
Время база	Частота	10 МГц
	Стабильность	≤ ± 1 × 10-6
Show	12-цифра высокая яркость VFD дисплей
Другое	Можно хранить/отзывать состояние работы 10 групп. С интерфейсом RS232 и дополнительным интерфейсом GPIB, USB
Размер	255 мм × 370 мм × 100 мм
Вес	3,5 кг
