Описание
Основная функция:
Работает профессионально, когда кабель RJ11 RJ45 включенТрассировка провода RJ11, RJ45, кабели или другой металлический провод (через адаптер). Легко и быстро найти точку останова, не открывая крышку провода.
Сортировка сетевого кабеля: судите короткое замыкание, замыкание, открытый замыкание и пересечение
Уровень тестовой линии, положительная и отрицательная полярность.
Состояние проверки телефонной линии: Проверьте рабочий статус телефонной линии (холостого хода, звонка и выключения) и судите наконечник и кольцевой линии.
Проверьте непрерывности провода.
Общие технические параметры
Температура: Рабочая температура: 0°CC ~ 40 °C, максимальная 80% Относительная влажность (без конденсации) Температура хранения:-10-50 °C, максимальная 80% Относительная влажность (без конденсации, батарея не входит в комплект)
Высота: 2000 м (метр)
Степень защиты от взрыва: IP 40
Расстояние излучающего сигнала: 300 м или около того
Батарея: излучатель: 6F22/9 V; Приемник: 6F22/9 V
Эта функция позволяет быстро находить нужные линейные пары среди множества. Он адаптируется к сетевому кабелю RJ 45 терминал, телефонная линия RJ11 терминал. Через адаптер можно проверить другие металлические провода.
Управление метод:
А. Поверните поворотную ручку функции излучателя для сканирования положения.
B. Подключите один конец протестированной линии к соответствующей клемме излучателя (например, RJ45, RJ11) или подключите к терминалу RJ11 через адаптер.
C. Светильник с индикацией сканирования на означает, что излучатель начинает отправлять сигнал на проверенный провод.
D. питание на приемнике, удерживайте приемник и нажмите кнопку "SCAN", чтобы проверить другой конец протестированной линии (например, около линии укладки распределительного шкафа телефонной линии, клеммной коробки, концентратора и обменника) линия с самым громким звуком близко к зонду будет целью
E. Отрегулируйте громкость приемника, нажав на регулятор громкости во время теста, чтобы адаптироваться к окружающей среде
Примечания: Вы можете подключить гарнитуру к разъему гарнитуры приемника в местах с громким шумом
Сетевой кабель сортировки:
Он проверяет Физический Статус подключения сетевого кабеля, например, открытый канал, короткое соединение, неправильное и обратное соединение.
Управление метод
А. Поверните поворотную ручку излучателя в положение сети.

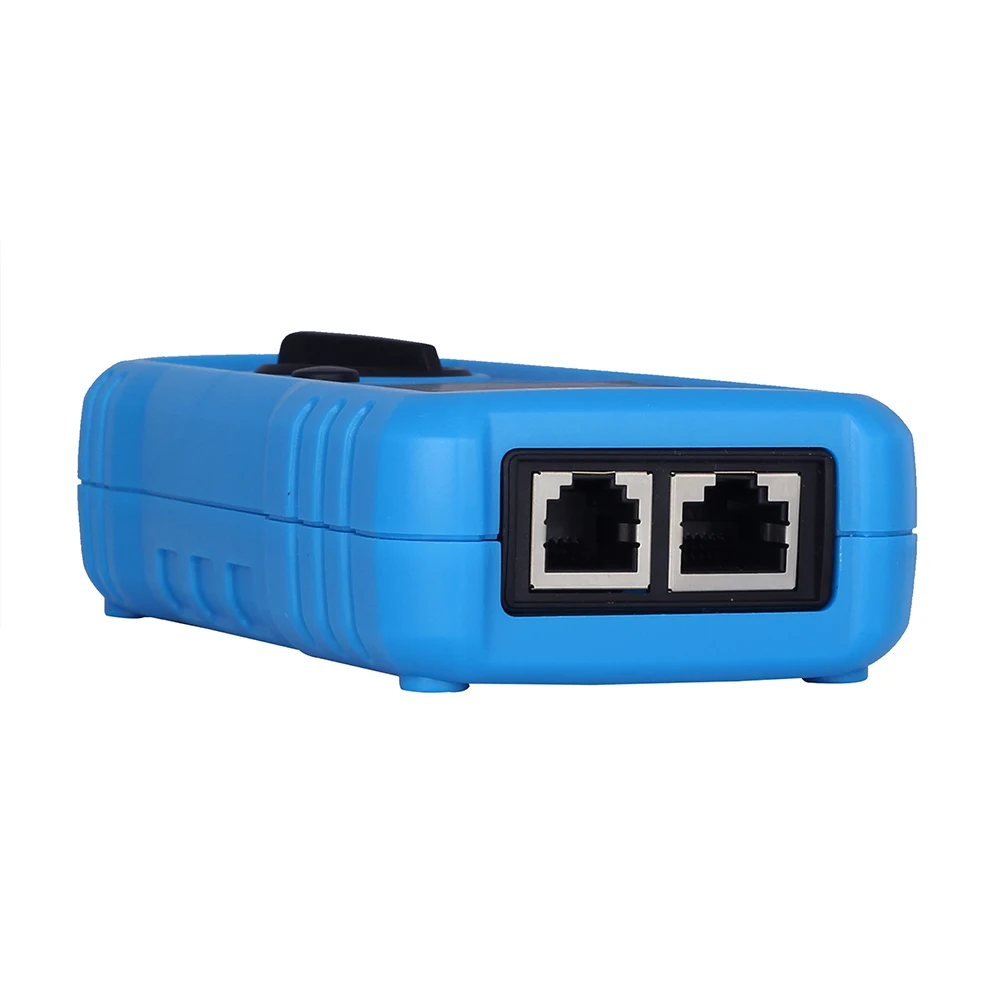

B. Подключите один конец сетевого кабеля к разъему RJ45 излучателя и подключите другой конец сетевого кабеля к разъему RJ45 приемника.
C. Нажмите кнопку "тест", чтобы начать тест. Индикаторы линейной пары сообщат результаты.
D. Короткое подключение: одновременно на приемнике будет 2 или более огней. Количество освещения показывает количество коротких проводов.
E. Открытая цепь: на приемнике соответствующий индикатор линейной пары светильник не включится.

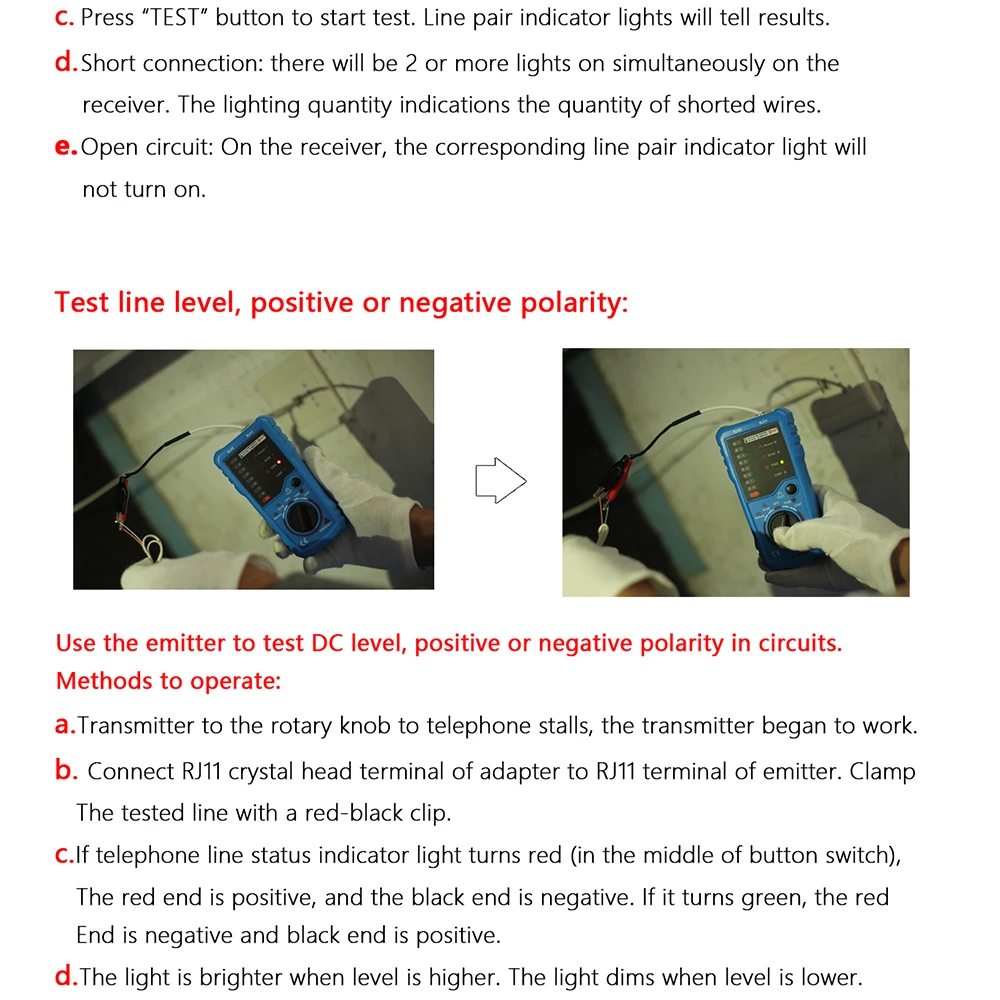

Уровень тестовой линии, положительная или отрицательная полярность:
Используйте излучатель для проверки уровня постоянного тока, положительной или отрицательной полярности в цепях. Методы для работы:
A. Передатчик к вращающейся ручке для телефонных киосков, передатчик стал работать
B. Подключите R11 Кристалл головной терминал адаптера к RJ11 терминалу излучателя. Зажим протестированной линии с красно-черным зажимом
C. Если светильник индикатора состояния телефонной линии загорается красным (в середине кнопочного переключателя). Красный конец положительный, а черный конец отрицательный. Если он становится зеленым, красный конец отрицательный, а черный конец положительный.
D. Светильник ярче, когда уровень выше. Светильник тускнеет, когда уровень ниже

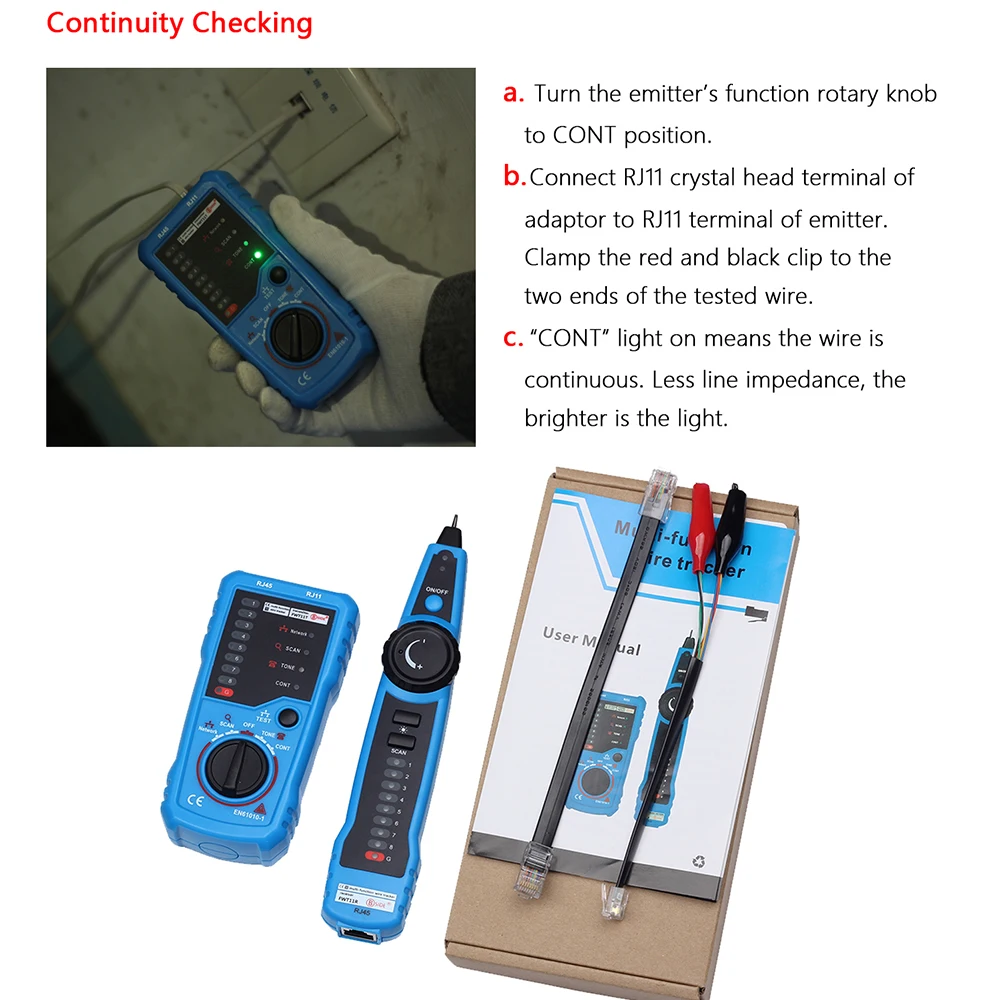

Непрерывность проверки:
А. Поверните поворотную ручку функции излучателя в положение CONT
. B. Подключите R/11 Кристальный головной терминал адаптера к RJ11 терминалу излучателя .. прижмите красный и черный зажим к двум концам протестированного провода.
C "CONT" светильник означает, что провод является непрерывным. Меньше линейного сопротивления, Чем ярче светильник.

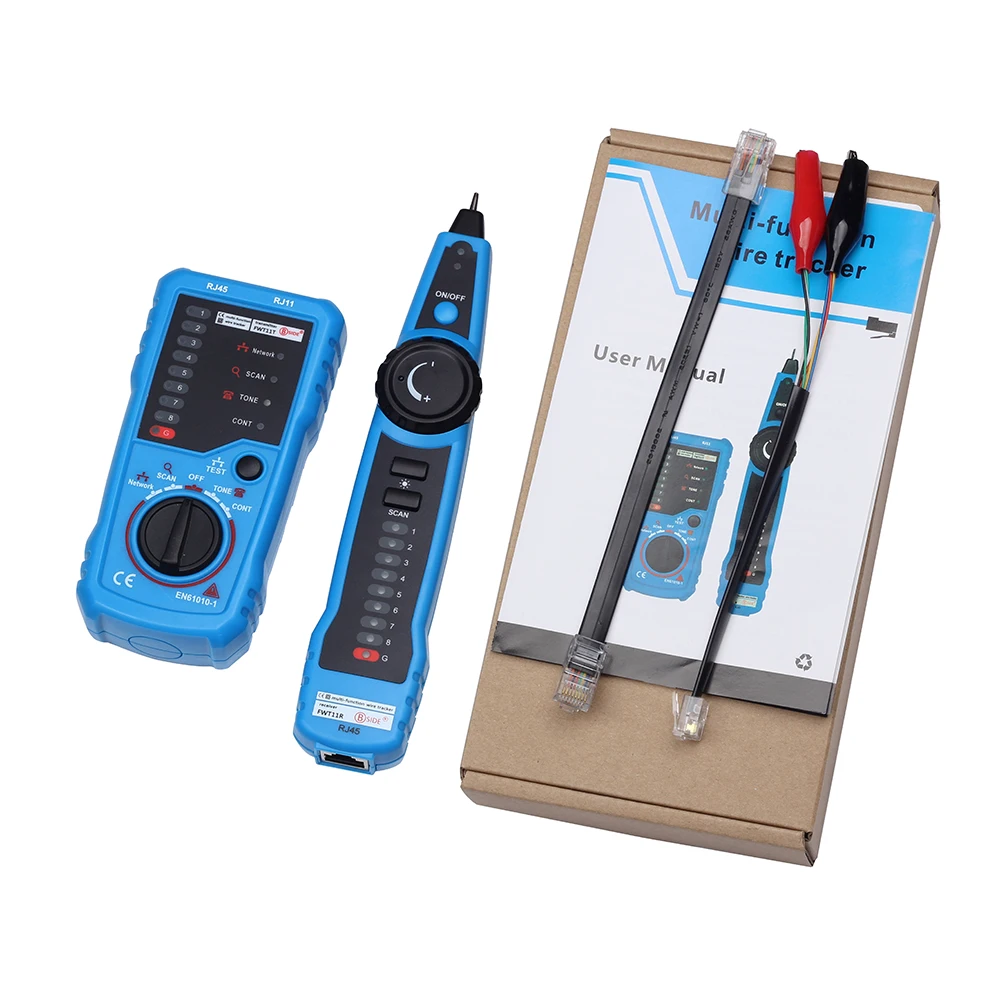

Упаковочный лист:
Коробка * 1 приемник * 1 передатчик * 1 руководство на английском языке * 1 линия RJ11 * 1 линия RJ45 * 1
Характеристики
- Бренд
- Hokerbat
- Номер модели
- Cable Tracker
