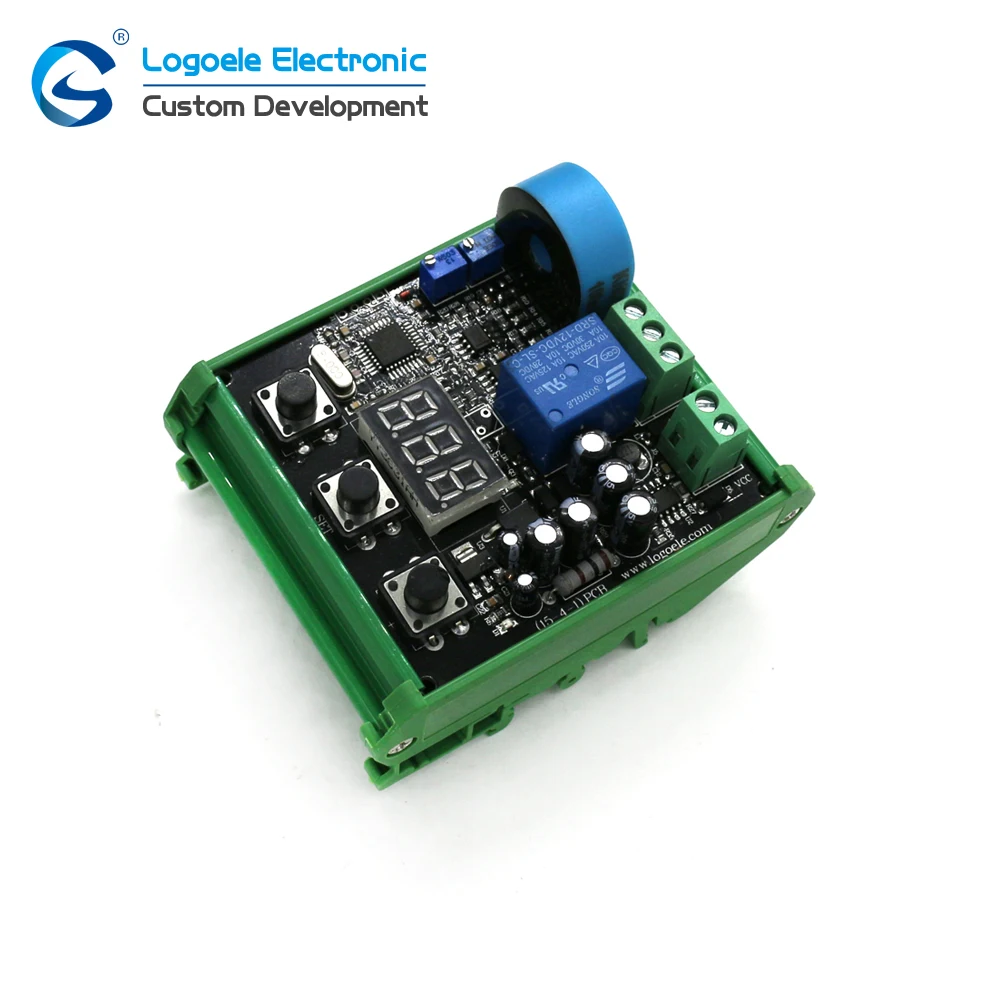

Высококачественный AC0-100mA ток переключатель сенсорного модуля выход полный диапазон линейной задержки выхода, релейный выход

Краткое введение:

Этот модуль используется в основном для обнаружения 0 ~ 100mA ток в цепи переменного тока, и цифровая трубка синхронно показывается текущий размер ток микросхема вольтметра. И вы можете установить верхние и нижние значения. Когда ток ниже нижнего или выше верхнего лимита, реле действует.

1. Рабочее напряжение: DC24V±0. 25 V

2. Рабочий ток: <60ма

3. верхние и нижние токи могут быть установлены

4. диапазон ошибок: Макс ± 2 мА

Специфический метод отладки и проводки см. рис.:

VCC и GND-интерфейсы питания;

VCC подключить положительный (DC24V);

GND источник питания отрицательный.

CB, COM и CK являются релейными выходами.

CB-NC, COM-общий порт, CK-нет.

D1-индикатор питания, свет включен, и модуль клапана находится под давлением, чтобы войти в рабочем состоянии.

С другой стороны, Свет отключается и реле не двигается. CB подключен к COM.

В настоящее время Метод установки:

1. Ниже указан Метод настройки тока:

В то же время нажмите кнопку «-» и «установить», чтобы войти в нижний предел настройки тока;

Нажмите кнопку «установить», чтобы изменить номер. После завершения настройки измените значение с помощью ключа «+» или «-»;

Нажмите кнопку «SET» 3 S, затем отпустите, значения настроек автоматически сохранены и выйдите из настроек.

2. Метод настройки верхнего предельного тока является следующим:

В то же время нажмите кнопку «+» и «установить», чтобы войти в Верхнее предельное текущее состояние настройки;

Нажмите кнопку «установить», чтобы изменить номер. После завершения настройки измените значение с помощью ключа «+» или «-»;

Нажмите кнопку «SET» 3 S, затем отпустите, значения настроек автоматически сохранены и выйдите из настроек.

Примечание:

1. При установке верхних и нижних значений верхний предел должен быть больше, чем нижний предел, в противном случае настройки не будут.

2. RP1 и RP2 потенциометр на модуле используются для калибровки после того, как товар будет отлажена или модуль работает в течение длительного времени. В случае возникновения тестового тока модуля возможны большие ошибки. Если модуль имеет больший диапазон ошибок после работы, пожалуйста, обратитесь к приведенному ниже способу калибровки для калибровки.

3. Блок заводского теста, использование резистивной нагрузки, при измерении емкостной и индуктивной нагрузки, выход будет предвзятым, пожалуйста, исправьте себя, см. Метод коррекции.

4. Метод калибровки модуля:

* После включения модуля, посмотрите, есть ли цифровая трубка 000, если нет, то Отрегулируйте потенциометр RP2 по часовой стрелке и передачи всего до 000.

* После вышеуказанных шагов, сила тока, добавленная к трансформатору, измеряется, чтобы увидеть разницу между фактическим током и током, отображаемым цифровой трубкой. С помощью регулировки потенциометра из RP1, текущее значение может быть скорректирована, чтобы быть совместимыми с ним.

* Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нашим техническим персоналом.
