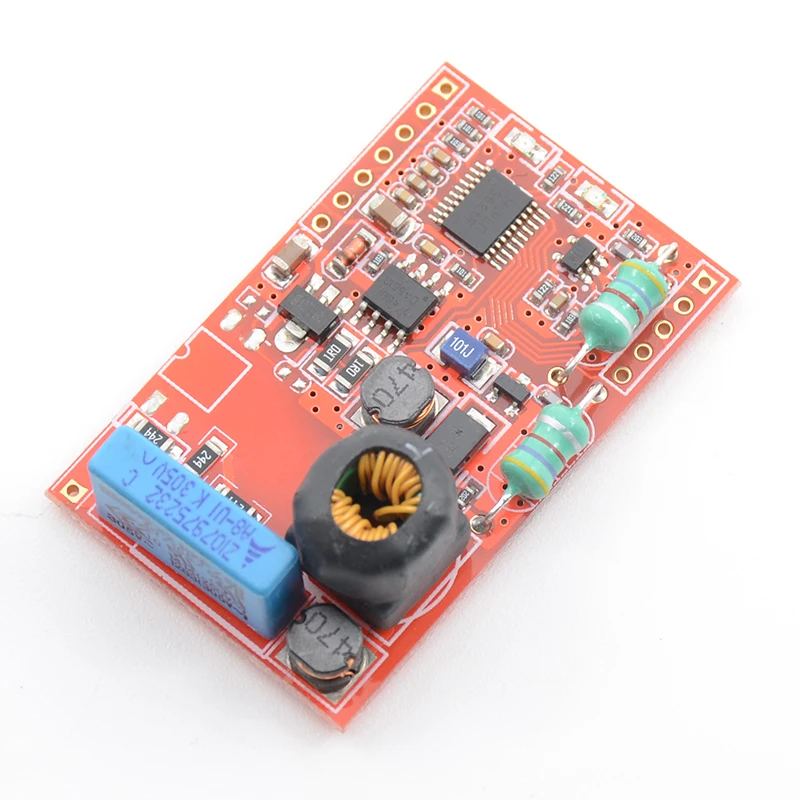

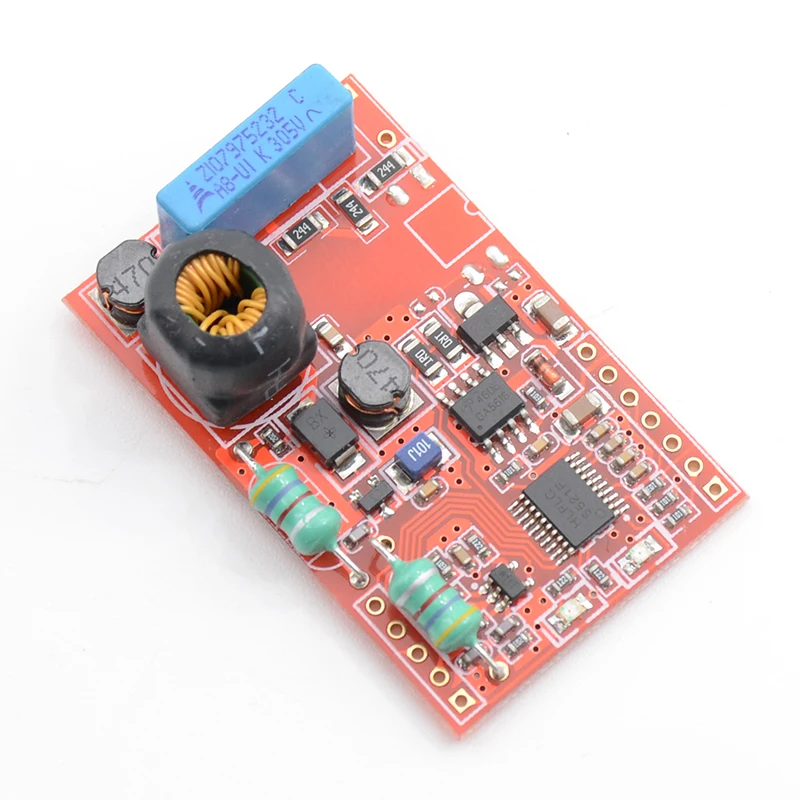

Высокоскоростной несущей модуль DC Высоковольтная линия несущий модуль связи

Описание

Характеристика:

Модуль питания: 5-20 В постоянного тока

Выходной источник питания модуля: 5VDC 50mA

Скорость связи: 1200 2400 4800 9600 (по умолчанию 9600) проверка паритета, без паритета опционально

Тип интерфейса: последовательный интерфейс уровня ttlRXD, Тсд

Рабочая среда: AC≤305V, DC≤700V.

Расстояние связи: 1500 м (удельное Расстояние связи зависит от среды применения)

Длина каждой рамы: без ограничений

Высоковольтная линия частоты: 72 кГц

Режим модуляции и демодуляции: FSK

Режим отправки: нормальный режим передачи/режим нулевой передачи

Рабочая температура: от-40 до 85 ℃

Размеры: 4,8x3,0 см x 1,5 см (Д x Ш x В)

Применение Примечание:

Vplc-перевозчик модульРабочая
Источник питания, может быть подключен к 5-12 В постоянного тока (рекомендуется 12 В), ток> 200 мА, напряжение терминала подключен к большому конденсатору хранения энергии (> 1000 мкФ). согласно фактическому требованию выбрать перевозчика для отправки напряжения Vplc. Vcc для модуля системы рабочий выход питания, выход 5 V Максимальный 50mA источник питания, используется для внешней системы, источник питания для внутреннего 78L05 выхода, при использовании ток не может превышать 50 мА.

Основное применение:

Контроллер прибора, система центрального считывания счетчиков, система контроля безопасности, система мониторинга уличных ламп, промышленная передача данных, сломанная кабельная система мониторинга, интеллектуальное управление бытовой техникой, система управления парковкой, дистанционное управление освещением, системы пожарной безопасности, сценическое освещение и Звуковое управление и т. Д.

Посылка включает в себя:

1 *Держатель постоянного токаСвязьМодуль

Схема подключения переменного тока 220 в:

Схема электропроводки с ультра-низким напряжением переменного и постоянного тока:

Прямая замена 232 или 485 Схемы проводки:
