Описание продукта

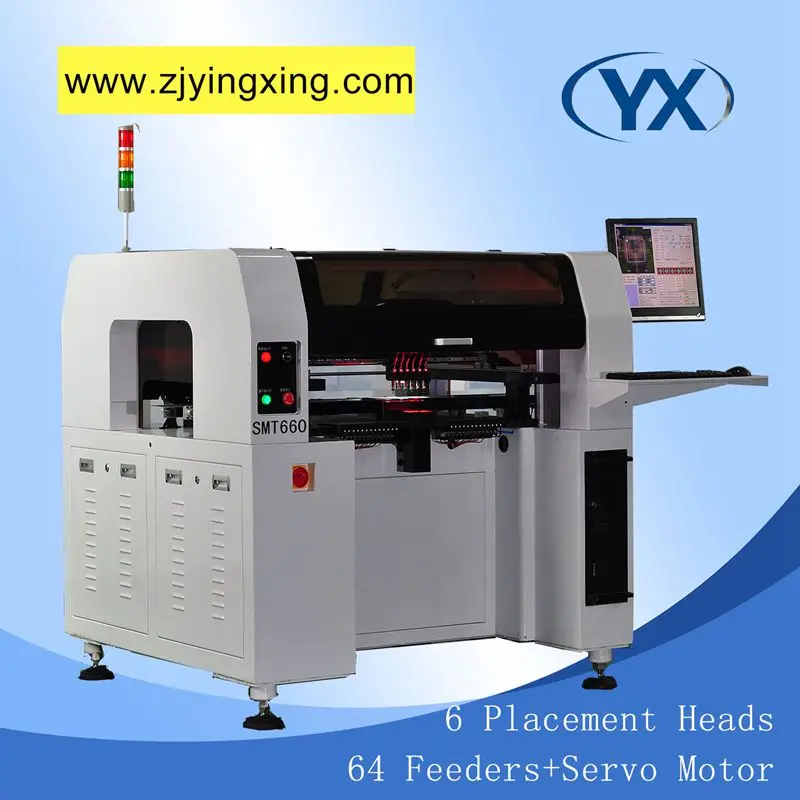

Настольный SMT pick and Place Machine,SMT660,0603,5050, 0402,0805, BGA Led Mounter
1.Технические параметры
| Параметры | |
| Количество фидеров | 64 |
| Номер головы | 6 |
| Номер камеры | 8 |
| Количество IC лоток | 6 |
| Средняя мощность | 500 W |
| Точность позиционирования | 0,01 мм |
| Диапазон буфера всасывающего сопла | 4,5 мм |
| Мощность питания | 220 V, 50/60Hz |
| Сжатого воздуха | 0,5-0.6Mpa |
| Привода | Panasonic серводвигатель |
| Руководство | Винт руководство |
| Вакуумный источник всасывающего сопла | Высокоскоростной вакуумный генератор с вакуумным выключателем |
| Максимальная схема области | 600 × 455 мм |
| Максимальный объем перемещения по оси Z | 20 мм |
| Подачи ленты | 8, 12, 16, 24 мм и вибрационное всасывание (Монтажная труба) |
| Максимальная скорость монтажа | 12000 шт/ч |
| Средняя скорость монтажа фактического сопротивления монтажу | 9600 шт/ч |
| XYZ drive направляющей | TBI высокоточная Перезагрузка линейной направляющей |
| Движения система привода | Скоростной DSP привод Panasonic |
| Операционная система | Полностью автоматическая операционная система установки чипа независимо |
| Разработан huawei Guochuang на базе Windows | |
| Операционная система поддерживает windows xp | |
| Win7 операционной системы | |
| Элемент угол | 0-360 °, синхронное вращение во время движения |
| Режим работы X/Y | Умная кривая линейного ускорения и замедления |
| Марк точки позиционирования | Полностью автоматический (точка отметки может быть отрегулирована по желанию) |
| Умный будильник | Автоматическая коррекция, Автоматическое наполнение, сигнал о недостатке питания |
| Тарелка ввода режим | Автоматическое подключение слева направо в отдельных секциях, |
| Автоматическое расположение печатной платы. /Поршень позиционирование, | |
| Ручной подачи пластин. | |
| Визуальное отображение | 17-дюймовый дисплей промышленного управления, 4:3, разрешение: 1280x1024 |
| Количество признания камер | Одна камера распознавания знаков, четыре камеры быстрого распознавания |
| И одна камера точного распознавания | |
| Количество признания камер | Одна камера распознавания знаков, шесть камер быстрого распознавания |
| И одна камера точного распознавания | |
| Адаптивная монтаж Сфера | Адаптивная до 0201,0402, 0603, 1206, 0805, диод, аудион, SOT, QFP |
| В пределах 40*40 мм и расстояние контакта 0. 3 мм | |
| (Межосевое расстояние 0,5 мм) и BGA | |
| Вес продукта | 500 кг |
| Размеры | 1450*1370*1550 мм |
2.Panasonic сервопривода
3. 6 головок
4,64 питатели
5. Направляющая линия TBI
6. Поставляется с компьютером + монитором + клавиатурой и мышью
7. детали
8. посылка
Характеристики
- Номер модели
- SMT660
- Применение
- 600*455mm
- Number of feeders
- 64
- Applicable Components
- 0402, 0603, 0805, 1206, diode,triode, BGA SOT, etc
- MAX circuit board area
- 600*455mm
- Tape feeder
- 8, 12, 16, 24mm and vibration suction
- Positioning precision
- 0.01mm
- Software
- English
- Warranty
- 1 Year
- Drive motor
- Panasonic Servo Motor
- MIN/MAX
- 0201/40*40mm
- Placement Head Quantity
- 6
