Волоконно-оптический OTDR JoinWit JW3302F-S2 1310/1550nm 37/35dB Оптический измеритель коэффициента отражения методом временных интервалов VFL функции прибор для визуального определения повреждения расположение (от 60695 руб.)

Описание

Волоконно-оптический OTDR JoinWit JW3302F-S2 1310/1550nm 37/35dB Оптический измеритель коэффициента отражения методом временных интервалов VFL функции прибор для визуального определения повреждения расположение

Основные функции

VFL (Прибор для визуального определения повреждения Локатор)

VFL, доступный в качестве стандартного модуля в серии OTDR серии JW3302F, предлагает встроенный 650nm визуальное расположение неисправностей на FC/upc-разъем.

PON онлайн-тест

Серия JW3302F OTDR использует длину волны 1625 нм для сканирования и анализа точки доступа и проведения онлайн-тестирования с оптическим фильтром, и не будет беспокоить обслуживание.

ПМ (измеритель мощности)

Серия JW3302F OTDR поставляется с дополнительным встроенным измерителем мощности, который позволяет техникам легко проверить наличие сигнала.

LS (лазерный источник)

Серия JW3302F OTDR поставляется с дополнительным встроенным лазерным источником через порт OTDR1, который позволяет техникам легко проверить общую потерю локальной сети с измерителем мощности.

FM (волоконный микроскоп)

Дополнительный датчик проверки волокна облегчает осмотр перед подключением. Серия OTDR JW3302F обеспечивает эту возможность через usb-порт подключения, что позволяет быстро и легко проверять концы соединителя для загрязнения, а также позволяет ему запечатывать и хранить изображение.

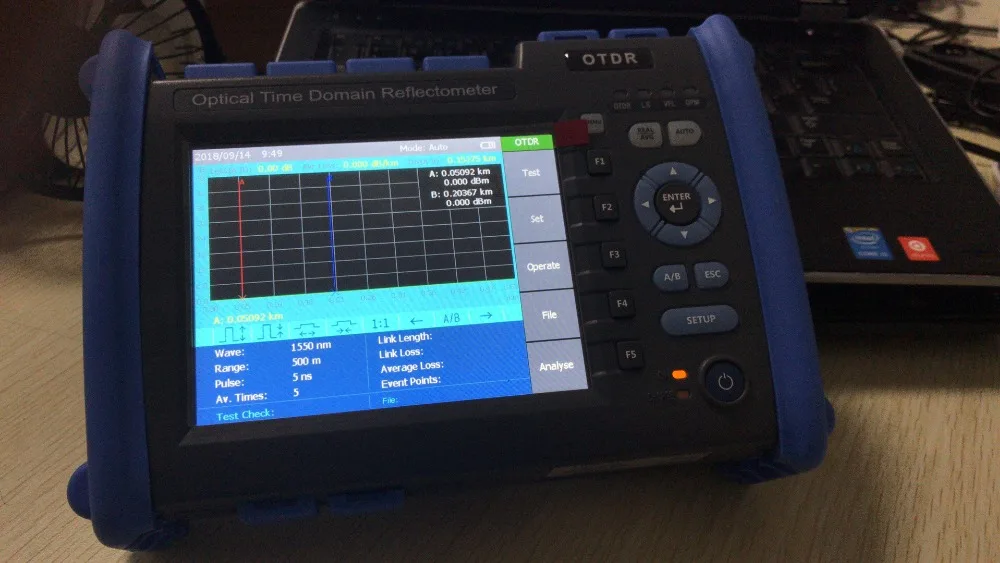

Очеловеченным меню Тесты Интерфейс

Серия OTDR JW3302F может отображать потерю соединения, потерю соединителя, затухание волокна, отражение точек, обратную потерю соединения и расстояние до событий волокна и т. Д. с тестовой информацией умным способом, пользователь может получить подробную информацию немедленно.

FTTH тест в PON сети

Модели серии JW3302F OTDR, такие как T2 и T4, предназначены для тестирования PON техобслуживание сети и устранения неисправностей без прерывания работы службы.

Волоконный микроскоп

Микроскоп опционально для серии JW3302F OTDR. 400X усиление и разнообразие аксессуаров обеспечивают идеальное состояние терминала перед тестом.

Волоконно-оптический OTDR JoinWit JW3302F-S2 1310/1550nm 37/35dB Оптический измеритель коэффициента отражения методом временных интервалов VFL функции прибор для визуального определения повреждения расположение

Параметры:

Модель	JW3302F-S2 OTDR
Тип	JW3302F-S2
Тип оптического волокна	Однорежимный переключатель
Центр волны	1310/1550
Измерение	253×168×73. 6mm1. 5 кг (включая батарею)
Дисплей	7 дюймов TFT-LCD с светодиодный подсветка (функции сенсорного экрана опционально)

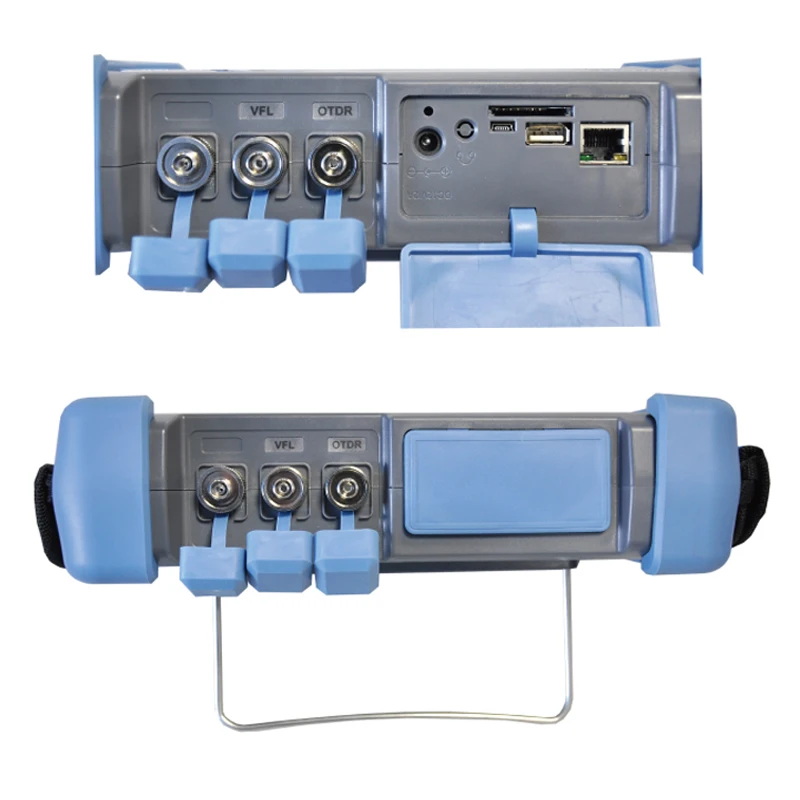

Интерфейс	1 × RJ45 порт, 3 × USB порт (USB 2,0, тип A usb× 2, Тип B usb× 1)
Питание	10 в (dc), 100 в (ac) до 240 В (ac), 50 ~ 60 Гц
Батарея	7,4 В (dc)/4 Ач литиевая батарея (с сертификацией воздушного движения) Время работы: 12 часов, время GR-196-CORECharging телкордиа: <4 часа (отключение питания)
Мощность экономии	Выключение подсветки: Отключение/от 1 до 99 минут Автоматическое отключение: Отключение/от 1 до 99 минут
Хранение данных	Внутренняя память: 4 Гб (около 40000 групп кривых)
Язык	Выбор пользователя (английский, упрощенный китайский)
ЕнвироньмэнтаlУсловия	Рабочая температура и влажность:-10 ℃ ~ + 50 ℃, ≤95% (без конденсации) температура и влажность хранения:-20 ℃ ~ + 75 ℃, ≤95% (без конденсации) Доказательство: IP65 (IEC60529)
Аксессуары	Стандарт: основной блок, адаптер питания, литиевая батарея, адаптер fc, USB шнур, руководство пользователя, CD-диск, переноска по желанию: SC/ST/адаптер lc, адаптер голого волокна

Тесты параметр:

Импульсный Ширина	Одиночный режим: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
Расстояние тестирование	Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км
Отбора проб Разрешение	Минимум 5 см
Для отбора проб	Максимальная 128000 точек
Линейность	≤0. 05 дБ/дБ
Показаний весов	Ось X: 4 м ~ 70 м/div, ось Y: минимальная 0.09дб/div
Расстояние Разрешение	0,01 м
Расстояние точность	± (1 м + Измерительная дистанция × 3× 10-5 + разрешение выборки) (без учета скрытой погрешности)
Отражения точности	Одиночный режим: ± 2 дБ,
Боп установка	1,4000 ~ 1,7000, 0,0001 шаг
Блоки	Км, миль, футов
OTDR следов формат	Telcordia universal, SOR, issue 2 (SR-4731) OTDR: автоматический или ручной набор
Режимов тестирования	Визуальный дефектоскоп: Видимый красный свет для идентификации волокна и устранения неисправностей
Волокно анализ событий	-Светоотражающие и неотражающие события: от 0,01 до 1,99 дБ (от 0,01 дБ шагов)-отражающие: от 0,01 до 32 дБ (от 0,01 дБ шагов)-Волоконный конец/разрыв: от 3 до 20 дБ (1 дБ шагов)
Другое функции	Подметка в режиме реального времени: 1 Режим HzAveraging: Тайм (от 1 до 3600 сек.) обнаружение живого волокна: проверяет наличие света связи в оптическом волоконном наложении и сравнении

Модель машины:

Тип	Тестирование Длина волны лазера (Мм: ± 20 нм, см: ± 10 нм)	Динамический диапазон (дБ)	Event Dead-zone (m)	Затухание мертвая зона (м)
JW3302F-S1	1310/1550	32/30	1	8/8
JW3302F-S2	1310/1550	37/35	1	8/8
JW3302F-S3	1310/1550	42/40	0,8	8/8
JW3302F-S4	1310/1550	45/42	0,8	8/8
JW3302F-T1	1310/1490/1550	30/28/28	1,5	8/Honor 8/Honor 8
JW3302F-T2	1310/1550/1625	30/28/28	1,5	8/Honor 8/Honor 8
JW3302F-T3	1310/1490/1550	37/36/36	0,8	8/Honor 8/Honor 8
JW3302F-T4	1310/1550/1625	37/36/36	0,8	8/Honor 8/Honor 8
