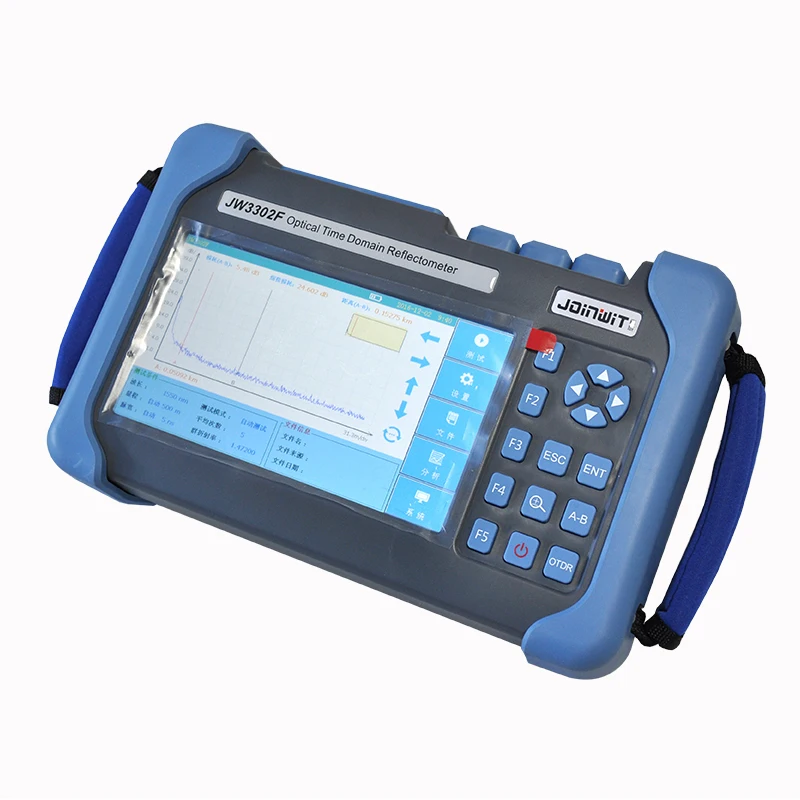

Волоконно-оптический OTDR JoinWit JW3302F-S2 1310/1550nm 37/35dB Оптический измеритель коэффициента отражения методом временных интервалов VFL функции прибор для визуального определения повреждения расположение (от 73165 руб.)

Описание

Волоконно-оптический OTDR JoinWit JW3302F-S2 1310/1550nm 37/35dB Оптический измеритель коэффициента отражения методом временных интервалов VFL функции прибор для визуального определения повреждения расположение

Основные функции

VFL (Прибор для визуального определения повреждения Локатор)

VFL, доступный как стандартный модуль в JW3302F серии OTDR, предлагает встроенное 650 нм визуальное расположение неисправностей на FC/UPC разъеме.

PON онлайн-тест

JW3302F серии OTDR использует длину волны 1625нм для сканирования и анализа точки доступа и продолжить онлайн-тестирование с оптическим фильтром, и не будет беспокоить сервис.

PM (измеритель мощности)

JW3302F серия OTDR поставляется с опционным встроенным измерителем мощности, который позволяет техникам легко проверить наличие сигнала.

LS (лазерный источник)

JW3302F серии OTDR поставляется с опционным встроенным лазерным источником через порт OTDR1, который позволяет техникам легко проверить полную потерю локальной сети с измерителем мощности.

FM (волоконный микроскоп)

Опционный зонд проверки волокна облегчает осмотр перед соединением. JW3302F серии OTDR предлагает эту возможность через usb-порт подключения, который позволяет быстро и легко проверить торцы разъема для загрязнения, а также позволяет ему захватывать и хранить изображение.

Очеловеченным меню Тесты Интерфейс

JW3302F серия OTDR может отображать потери соединения, потери разъема, затухание волокна, отражение точек, связь opitcal потери возврата и расстояние до событий волокна и т. Д. с проверочной информацией в умном режиме, пользователь может получить подробную информацию немедленно.

FTTH тест в сети PON

Модели серии JW3302F OTDR, такие как T2 и T4, предназначены для тестирования обслуживания сети PON и устранения проблем без сбоя в обслуживании.

Оптический микроскоп

Микроскоп Опционально для JW3302F серии OTDR. 400X усиление и разнообразие аксессуаров обеспечивают идеальное состояние терминала перед испытанием.

Волоконно-оптический OTDR JoinWit JW3302F-S2 1310/1550nm 37/35dB Оптический измеритель коэффициента отражения методом временных интервалов VFL функции прибор для визуального определения повреждения расположение

Параметры:

Модель	JW3302F-S2 OTDR
Тип	JW3302F-S2
Тип оптического волокна	Однорежимный переключатель
Центр волны	1310/1550
Измерение	253×168×73. 6mm1. 5 кг (включая батарею)
Дисплей	7 дюймов TFT-LCD с светодиодный подсветка (функции сенсорного экрана опционально)

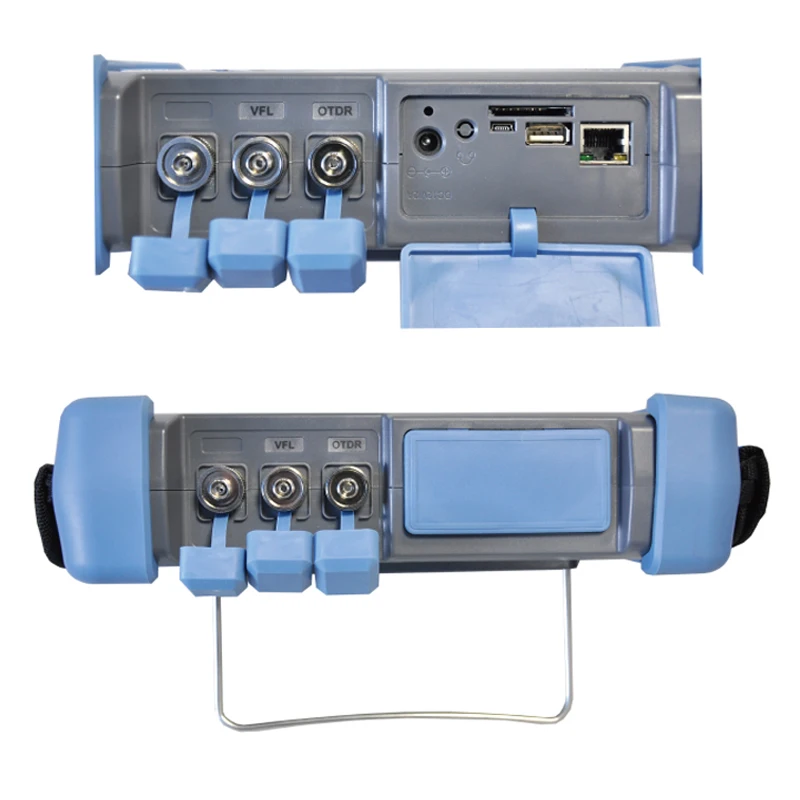

Интерфейс	1×порт RJ45, 3×порт USB (USB 2,0, тип A USB×2, тип B USB×1)
Питание	10 в (dc), 100 в (ac) до 240 В (ac), 50 ~ 60 Гц
Батарея	7,4 В (постоянный ток)/Ач литиевая батарея (с сертификацией воздушного движения) Время работы: 12 часов, телкордия GR-196-CORECharging время: <4 часа (выключение питания)
Мощность экономии	Выключение подсветки: Отключение/от 1 до 99 минут Автоматическое выключение: Отключение/от 1 до 99 минут
Хранение данных	Внутренняя память: 4 Гб (около 40000 групп кривых)
Язык	Выбор пользователя (английский, упрощенный китайский)
ЕнвироньмэнтаlУсловия	Рабочая температура и влажность:-10℃ ~ + 50℃, ≤95% (без конденсации) температура и влажность хранения:-20℃ ~ + 75℃, ≤95% (без конденсации) защита: IP65 (IEC60529)
Аксессуары	Стандарт: основной блок, адаптер питания, литиевая батарея, адаптер FC, USB шнур, руководство пользователя, CD диск, чехол для переноски опционально: SC/ST/LC адаптер, голый волоконный адаптер

Тесты параметр:

Импульсный Ширина	Одиночный режим: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
Расстояние тестирование	Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км, км
Отбора проб Разрешение	Минимум 5 см
Для отбора проб	Максимальная 128000 точек
Линейность	≤0. 05 дБ/дБ
Показаний весов	Ось X: 4 м ~ 70 м/div, ось Y: минимальная 0,09 дБ/div
Расстояние Разрешение	0,01 м
Расстояние точность	± (1 м + Размер измерения × 3 × 10-5 + разрешение выборки) (без учета IOR неясности)
Отражения точности	Одиночный режим: ± 2 дБ,
Боп установка	1,4000 ~ 1,7000, 0,0001 шаг
Блоки	Км, милей, футов
OTDR следов формат	Телкордия универсальная, сор, выпуск 2 (SR-4731) OTDR: выбор пользователя Автоматическая или Ручная настройка
Режимов тестирования	Визуальный дефектоскоп: Видимый красный светильник для идентификации волокна и устранения проблем
Волокно анализ событий	-Светоотражающие и неотражающие события: от 0,01 до 0,01 дБ (шаги 0,01 дБ)-отражающие: от до 32 дБ (шаги 0,01 дБ)-Волоконный конец/разрыв: от 3 до 20 дБ (шаги 1 дБ)
Другое функции	Развертка в режиме реального времени: 1 Режим HzAveraging: время (от 1 до 3600 сек.) обнаружение живого волокна: проверяет наличие коммуникационного светильник в оптическом наложении и сравнении

Модель машины:

Тип	Тестирование Длина волны лазера (Мм: ± 20 нм, см: ± 10 нм)	Динамический диапазон (дБ)	Мертвая зона события (м)	Затухание мертвой зоны (м)
JW3302F-S1	1310/1550	32/30	1	8/8
JW3302F-S2	1310/1550	37/35	1	8/8
JW3302F-S3	1310/1550	42/40	0,8	8/8
JW3302F-S4	1310/1550	45/42	0,8	8/8
JW3302F-T1	1310/1490/1550	30/28/28	1,5	8/Honor 8/Honor 8
JW3302F-T2	1310/1550/1625	30/28/28	1,5	8/Honor 8/Honor 8
JW3302F-T3	1310/1490/1550	37/36/36	0,8	8/Honor 8/Honor 8
JW3302F-T4	1310/1550/1625	37/36/36	0,8	8/Honor 8/Honor 8
