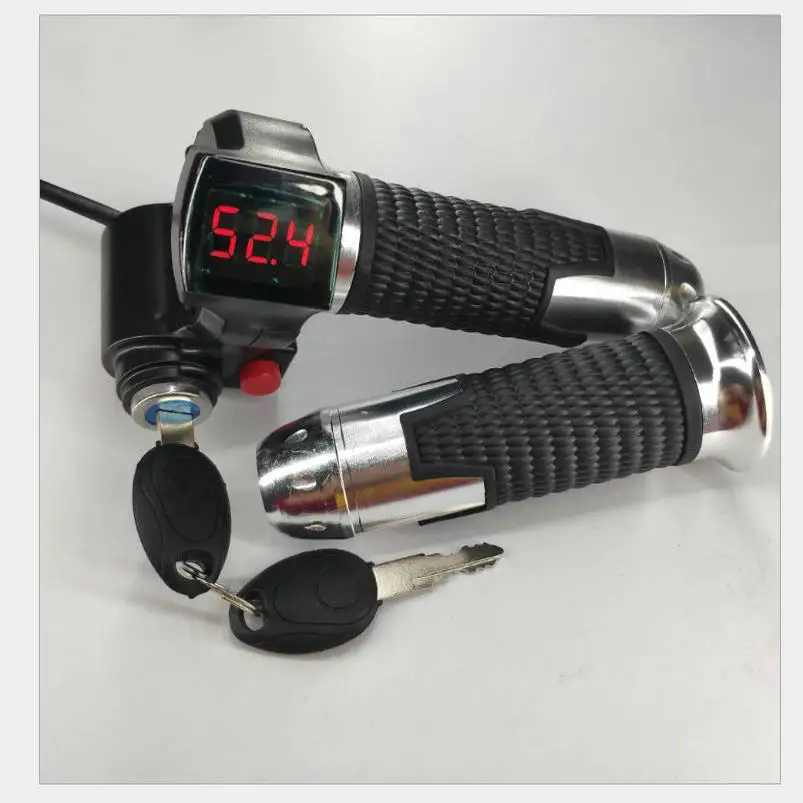

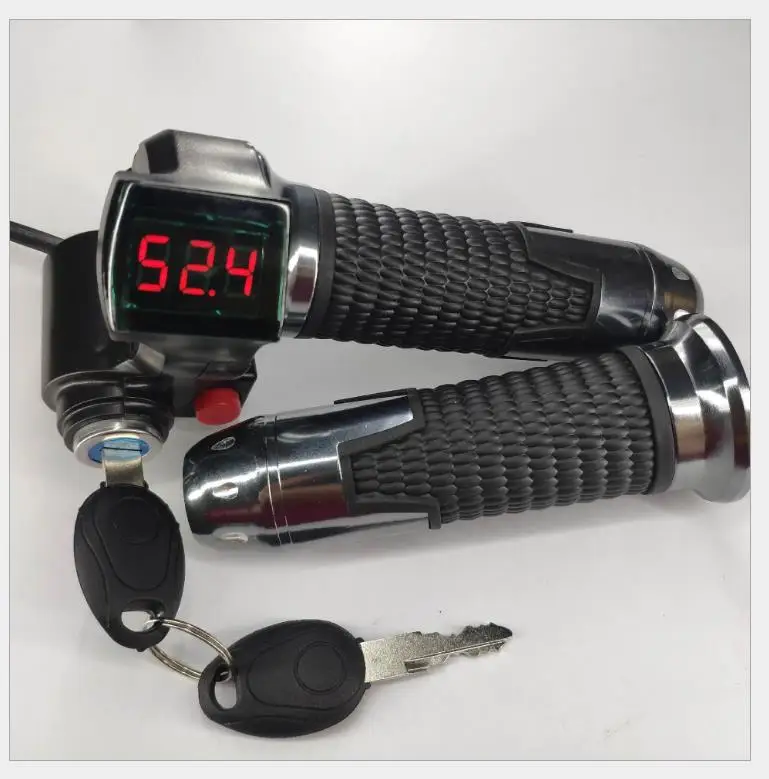

Вольтметр 12-120 В+ Поворотная дроссельная заслонка+ переключатель и фиксированный аккумулятор индикатор напряжения для электрический скутер велосипед трицикл ATV MTB мобильность часть

Описание

Вольтметр 12-120 В + Поворотная дроссельная заслонка + переключатель и фиксированный аккумулятор индикатор напряжения для электрический скутер велосипед трицикл ATV MTB мобильность часть

Это с индикатором напряжения батареи + переключателем и ключом, подходит для любого литиевого аккумулятора или свинцовой кислоты. Пожалуйста, выберите цвет ручек и букв, которые вам нужны, или мы отправим все, что есть на складе.

Обратите внимание

Клиент может снять эту защитную пленку на экране после получения товара, а этикетка на ручках также может быть удалена для черных сериалов.

Если выбранный вами цвет отсутствует на складе, мы свяжемся с вами. Пожалуйста, ответьте как можно скорее. Если вы не ответите в течение 2 дней, мы отправим все, что есть на складе, это будет быстрее. Если вы можете принять любой цвет на складе, цена будет дешевле.Цвет ручки и буквы на дисплее могут отличаться для каждого патча товара, но функция одинаковая. Так что надеюсь, что клиент может фокусироваться на функции, но не заботится о цвете, тогда доставка будет быстрее,

Характеристики этой дроссельной заслонки

1.Подходит для многих типов батарейНапример, свинцово-кислотная батарея, литиевая батарея, водяной аккумулятор и сухая батарея.

2.Универсальное напряжение, Подходит для электрического велосипеда 12-100 в или скутеров, может автоматически определить напряжение. Своевременное с указанием.

3. ЭтоЦифровое Отображение данных, Не этот общий аналоговый дисплей сигнала. Может точно определить уровень заряда батареи и расстояние отдыха.

4, можетУкажите ошибок транспортного средстваВ зависимости от напряжения.

Описание продукта:

Любой покупатель, пожалуйста, оставьте контактный способ, чтобы мы отправили схему проводки и инструкции пользователя, пожалуйста, не Подключайтесь, прежде чем вы четко понимаете это. Если светодиодный дисплей ruine, вы будете нести ответственность за это.

Способ проводки

Данная модель состоит из 5 проводов

3 провода дроссельной заслонки, красный для дроссельной заслонки положительный, черный для дроссельной заслонки отрицательный, зеленый для поворотной дроссельной заслонки сигнальный провод,

Желтый для положительной мощности. -Подключение с контроллером или положительным питанием от аккумулятора.

Другое для регулятора питания положительного или электрического переключателя, или свет/рог, переключатель/Круиз/замок, высокая или низкая скорость и так далее

Сравните с общим аналоговым сигналом дроссельной заслонки:

Эта дроссельная заслонка показывает уровень заряда батареи цифровым дисплеем данных, вы можете определить уровень заряда аккумулятора в соответствии с напряжением аккумулятора.

Также можете проверить состояние аккумулятора после полной зарядки.

Общий дроссель с индикатором показывает уровень заряда батареи по аналоговому уровне батареи. Это неточно (например, занимает 36 В с 3 индикатором, например, 39-42 В-Полная батарея, все огни включены. 37-39 v один свет выключен. 34 v-37 v Два выключения света. 31 v-34 v последний индикатор выключен. Это расплывчато.)

С тегологией разработки это было после того, как Аккумуляторный материал отличается, и разрядная платформа отличается, уровень заряда батареи, режим сбора данных назад.

Вот почему мы имеем это сейчас,Цифровой сбор и отображение данных является более точным и своевременным.

Вы можете проверить уровень заряда батареи,

Ли батарея сломана

Качество батарей

И он прост в установке

Если у вас есть вопросы, пожалуйста, оставьте сообщение

Для qualtity заказа, пожалуйста, оставьте сообщение

У нас есть скидка сейчас

Переключатель дроссельной заслонки-переключатель для рога/света/круиза/блокировки/низкой или высокой скорости

Клиент может определить использование переключателя самостоятельно

Круиз Переключатель дроссельной заслонки-

Цифровая подача газа без выключателя

3 переключатель передач дроссельной заслонки

3 переключатель передач дроссельной заслонки квадратный экран

Дроссельной заслонки с двумя переключателями

Полтвист дроссельная заслонка

Диаметр установить в отверстие

Инструкция по проводке для цифрового дисплея дроссельной заслонки

Пожалуйста, обратите внимание на то, что весь способ подключения bellow должен сначала подключить черный провод, затем подключить красный провод и зеленый провод. Когда экран дисплея показывает два ноля, дроссельная заслонка будет работать нормально. Затем подключите другие провода. Обратите внимание, что черный провод дроссельной заслонки не может подключаться к красной проволоке контроллера, желтый провод дроссельной заслонки соединяется с красным, зеленым, черным проводом контроллера, или разрушит контроллер или дроссельную заслонку.

4 провода дроссельной заслонки:

Дроссельная заслонка черная ---- регулирующий дроссель соединитель заземляющий провод

Дроссельная заслонка красного цвета ---- регулирующий дроссель разъем + 5 В красный провод.

Зеленый сигнальный провод --- регулирующий дроссель соединитель Зеленый сигнал или другой провод

Желтый дисплей напряжения провод-ebike мощность положительная (передний свет, дисплей, электрический переключатель)

5 проводов

Дроссельная заслонка черная ---- регулирующий дроссель соединитель заземляющий провод

Дроссельная заслонка красного цвета ---- регулирующий дроссель разъем + 5 В красный провод.

Зеленый сигнальный провод --- регулирующий дроссель соединитель Зеленый сигнал или другой провод

Два других провода left-ebike power положительный, батарея power, передний свет, переключатель, круиз, высокая/низкая скорость, замок и так далее.

6 проводов

То же самое с 5 проводами, один левый для положительной мощности

7 провода

То же самое с 4 проводами, остальные 3 Проводные левые для 3 скоростей или выключатель.

Решение по умолчанию дроссельной заслонки

1. Экран отображения данных работает, но двигатель транспортного средства не будет работать при использовании дроссельной заслонки

Проверьте 1, правильно ли вы подключили проводку дроссельной заслонки

Проверьте 2, сделал ли регулирующий дроссель разъем, провод питания, соединитель двигателя виртуальное соединение

Проверьте 3: отрезали ли тормозную линию, чтобы сделать ее торможением и выключить питание

Если все еще не может работать, пожалуйста, держите разъем контроллера дроссельной заслонки, питания и двигателя, затем переключите красный и зеленый Дроссельный заслонки и контроллер для тестирования.

И при необходимости может принять универсальный счетчик/мультиметр, чтобы проверить, является ли дроссельная заслонка красным и черным проводом 4,2 в или нет, это, чтобы убедиться, что дроссельная заслонка была сломана

2. Отображение напряжения является двумя нулями, велосипед работает нормально

1. Проверьте, подключен ли желтый провод к проводу питания.

2. Измените другой дроссель, чтобы проверить, был ли экран дисплея поврежден или взять универсальный счетчик, чтобы проверить напряжение желтого и черного провода, то ли это то же самое с напряжением батареи.

Общее чувство или правила для напряжения батареи

Различные материалы батареи, новое/старое состояние батареи, и различные данные контроллера делают напряжение батареи отражается по-разному. Пожалуйста, проверьте данные о напряжении аккумулятора в соответствии с вашим аккумулятором. Дважды достаточно, данные могут иметь отклонения.

12 v, фара для электровелосипеда в максимальное напряжение 12,6 v, минимальное напряжение 9 v

24 v ebike максимальное напряжение 29,4 v, минимальное напряжение 21 v

36 v ebike максимальное напряжение 42 v, мин Напряжение 29v

48 v ebike максимальное напряжение 54,6 v или 58,8 v, минимальное напряжение 39 v

60 v ebike максимальное напряжение 72 v, мин Напряжение 49v

72 v, фара для электровелосипеда в максимальное напряжение 84 v мин. напряжение 70 v

Для других деталей, пожалуйста, посетитеМагазин домашнего декора

Цена указана за образец, для заказа количества, пожалуйста, оставьте сообщение. Если вам нужна инструкция, пожалуйста, оставьте адрес электронной почты.

Фотографии только для справки, продавец сохраняет окончательное право пояснения о товарах, которые вы получаете.
