Во-вторых, инструкция
1, AH, WH display switch, clickKey switch для отображения номера WH, clickthe key switch отображается на номер AH.
2. Когда параметр отображается как номер AH, нажмите кнопку OK, чтобы войти в интерфейс настройки параметров системы, а затем нажмите кнопку OK, чтобы переключить Тип параметров настройки. Набор параметров летучая мышь, БЦ, ОПП, ОВП, LVP, NCP, OCP, OTP, ADS, ttl, CLR, DTE, clickchanger параметры. После завершения настройки параметров нажмите и удерживайте кнопку ОК для выхода из интерфейса настройки параметров.
В-третьих, Особенности
1, «летучая мышь» установка значения емкости аккумулятора, этот параметр должен установить батарею измеренную общую емкость.
2, «БПЦ» Батарея оставшаяся емкость в %, вы можете установить оставшуюся ah количество батарей в соответствии с этим значением.
3. "OPP" устанавливает значение защиты от перегрузки. Если значение OPP настроено, когда фактическое значение выходной мощности больше, чем заданное значение, будет указано питание и реле (самосоответствие) будет отключено.
4. "OVP" устанавливает значение защиты от перенапряжения. Если значение OVP устанавливается, когда фактическое измеренное значение напряжения больше, чем заданное значение, будет указано перенапряжение и реле (самоодинаковое) будет отключено.
5. «LVP» устанавливает защита от недостаточного напряжения значение. Если установить значение LVP, когда фактическое измеренное значение напряжения меньше заданного значения, будет указано нижнее напряжение и реле (само-соответствие) будет отключено.
6. "NCP" устанавливает значение защиты от перегрузки по току. Если значение NCP установлен, когда фактическое измеренное значение тока зарядки меньше заданного значения, будет указано перегрузка и реле (само-соответствие) будет отключено.
7. "OCP" устанавливает значение защиты от перегрузки по току. Если значение OCP заданное, то, когда фактическое измеренное значение тока разрядки меньше заданного значения, будет указано переток и реле (само-соответствие) будет отключено.
8. "OTP" устанавливает значение защиты температуры. Если значение OTP устанавливается, когда фактическое измеренное значение температуры больше, чем заданное значение, будет указано температура и реле (самоодинаковое) будет отключено.
9, настройки кодов адресов связи "ADS". Многомашинная связь осуществляется путем настройки кода адреса по-разному в многомашинной связи.
10. "ttl" по умолчанию состояние выхода реле прибора включено, обычно открывается или нормально закрыта.
11, функция "CLR" без нагрузки, функция очистки тока, если фактический ток без нагрузки равен нулю
12. Установка времени экрана DTE. Если это значение времени установлен, счетчик автоматически отключает экран и нажимает кнопку ОК, чтобы загорать автоматически.
Четвертое, проводки
(1) схема самостоятельного электропитания
Примечание: Если аккумулятор (источник питания) при нормальной эксплуатации имеет диапазон напряжения (6-75 в), вы можете использовать собственную электропроводку. Сначала Отрегулируйте перемычку интерфейса выбора источника питания до “2W”, а затем подключите его. Подключите положительный полюс аккумулятора (блок питания) к порту измерения напряжения «V +» и Подключите отрицательный полюс аккумулятора (блок питания) к шунту «V-». Не подключайте инвертор к положительным или отрицательным полюсам источника питания. Подключите положительный полюс аккумулятора (блок питания) к положительной полюсе нагрузки. Отрицательный полюс аккумулятора (блок питания) подключен к отрицательному полюсу нагрузки через перфорацию датчика Холла; положительный полюс зарядного устройства соединен с положительным полюсом аккумулятора, и отрицательный полюс зарядного устройства проходит через датчик холла. Перфорация подключена к аккумулятору (блок питания) на другом конце.
(2) схема внешнего электропитания
Примечание: Если диапазон напряжения батареи под испытанием (блок питания) не находится между (6-75 в), можно использовать внешний режим электропитания. Внешний Диапазон напряжения питания (6-75) в, во-первых, перемычка интерфейса выбора источника питания. Настройте на «3 Вт», затем подключите положительный полюс аккумулятора (блок питания) к порту измерения напряжения «V +» и Подключите отрицательный полюс аккумулятора (блок питания) К шунту «V-». Не подключайте положительные и отрицательные полюса источника питания. Неправильный или обратный. Подключите положительный полюс аккумулятора (блок питания) к положительной полюсе нагрузки. Отрицательный полюс аккумулятора (блок питания) подключен к отрицательному полюсу нагрузки через перфорацию датчика Холла; положительный полюс зарядного устройства соединен с положительным полюсом аккумулятора, и отрицательный полюс зарядного устройства проходит через датчик холла. Перфорации соединены с отрицательным электродом фазы батареи (power).

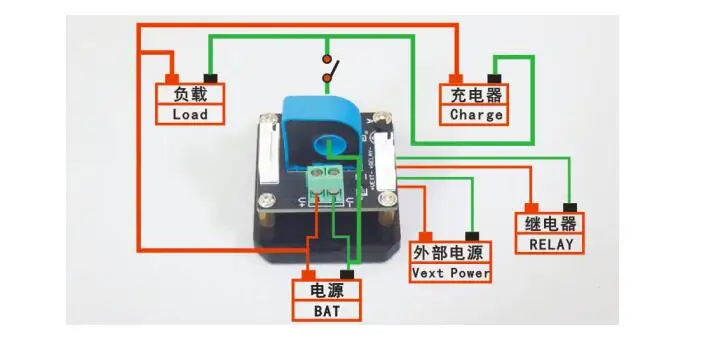

(3) релейный провод внешнего источника питания инструкции
Примечание: рабочий источник питания реле обеспечивает внешний источник питания. Если реле подключено, должен быть предоставлен внешний источник питания с таким же напряжением работы, что и реле, и состояние источника питания прибора следует отрегулировать до "3 Вт". подключите порт управления реле к интерфейсу контроллера реле, Затем передайте зарядное устройство и отрицательный полюс нагрузки через нормально открытый или нормально закрытый порт реле, а затем через перфорацию датчика Холла в положение «V-», другая часть проводки не изменяется.
