| Основная информация |
| Серия продукта |
| TeSys D |
| TeSys F |
| Серия продукта |
| TeSys |
| Тип продукта |

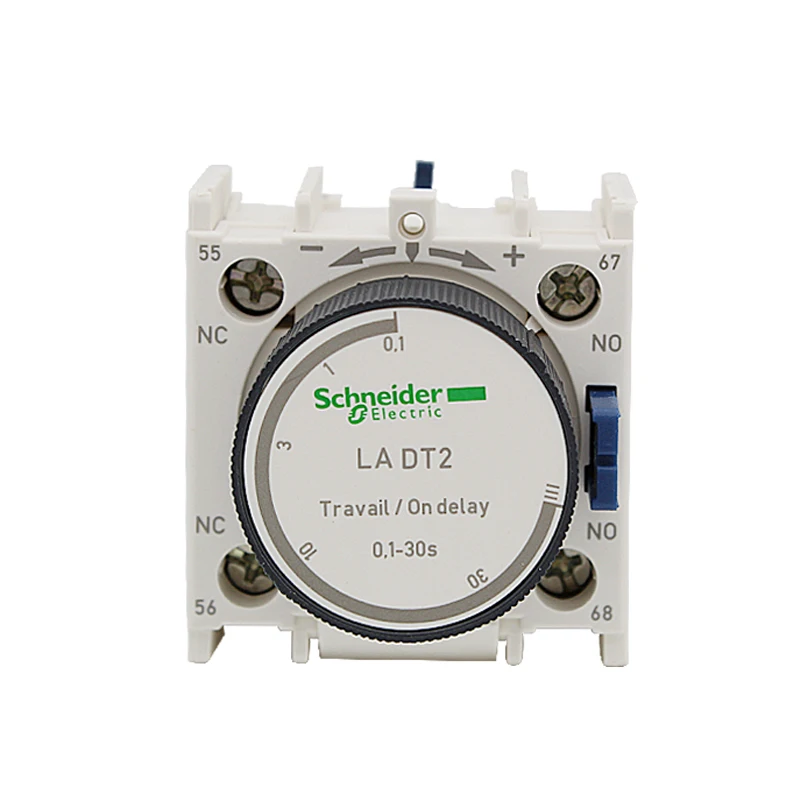

| Вспомогательный КОНТАКТНЫЙ модуль с задержкой времени |
| Контактная типа |
| 1 NO + 1 NC |
| Проводка Емкость |
| Болт крепления 1 кабель 1… 2,5 мм² шнур с |
| Болтовое крепление 1 кабель 1… 2,5 мм² шнур без |
| Болтовое крепление 2 кабеля 1… 2,5 мм² шнур с |
| Болтовое крепление 2 кабеля 1… 2,5 мм² шнур без |
| Болт крепления 1 кабель 1… 2,5 мм² жесткий провод с |
| Болт крепления 1 кабель 1… 2,5 мм² жесткий провод без |
| Прикручивающий 2 кабеля 1… 2,5 мм² жесткий провод с |
| Крепеж болтов 2 кабеля 1… 2,5 мм² жесткий провод без |
| Дополнительная информация |
| Установка позиции |
| Позитивной |
| Номинальное напряжение изоляции [Ui] |
| 600 V сертификат UL |
| 690 В в соответствии с IEC 60947-5-1 |
| 600 V сертификатом CSA |
| Номинальное рабочее напряжение [Ue] |
| 690 В переменного тока 25. .. 400 Гц |
| Обычный ток нагрева [Ith] |
| 10 А при <60 °C |
| Номинальная Производительность [Irms] |
| 140 A при <= 690 В переменного тока в соответствии с IEC 60947-5-1 |
| 250 А при <= 690 В постоянного тока в соответствии с IEC 60947-5-1 |
| Позвольте короткое время рейтинг |
| 100 А при <60 °C 1 с |
| 120 A при <60 °C 500 MS |
| 140 A при <60 °C 100 MS |
| Тип защиты |
| Предохранитель GG 10 A Номинальный Ue в зависимости от рабочего тока <= 690 В |
| Предохранители для использования с реле |
| 10 A gG в соответствии с IEC 60947-5-1 |
| Срок службы |
| 5 kA². s |
| Минимальный коммутационный ток [Imin] |
| 5 мА |
| Минимального напряжения |
| 17 V |
| Non-перекрытия времени |
| 1,5 MS нет перекрытия между NC и Нет контактов под напряжением |
| Нет перекрытия между 1,5 MS подключенными к напряжению контактами NC и no |
| Тип таймера |
| Задержки с закрытием |
| Диапазон задержки |
| 0,1. .. 30С Отсчетом |
| Сопротивление изоляции |
| > 10 МОм |
| Окружение |
| Экологические особенности |
| При нормальных условиях эксплуатации окружающей среды |
| Соблюдении всех стандартов |
| EN 60947-5-1 |
| NF C 63-140 |
| IEC 60947-5-1 |
| VDE 0660 |
| BS 4794 |
| Сертифицированный продукт |
| CSA |
| UL |
| Уровень защиты IP |
| IP2x в соответствии с VDE 0106 |
| Меры защиты |
| TH в соответствии с МЭК 60068 |
| Рабочая температура |
| -5… 60 °C |
| Окружающая температура хранения |
| -60… 80 °C |
| Рабочая высота |
| 3000 м без каких-либо |
