Описание

Imported16Бит a/D чип преобразования, hold8roadDC0-20mAМоделированиеСигнал в цифровой, принятьRS485Интерфейс Выход постоянного тока-20Введите соответствующий номер as0-20000Также наивысшем measurableDC24МА。DC0-20mAВход аналогового сигнала и рабочий источник питания, RS485Изоляция между 。RS485Связь стандартовModbus-rtuСоглашение, с различным программным обеспечением конфигурации,PLC, Сеть с сенсорным экраном 。 фабрикаPresetRS485Параметры связи: адрес модуля 1, Baud rate9600,8Бит данных, нет контрольного бита, 1 бит стоп-бита, пользователь модифицирует параметры связи через программное обеспечение настройки параметров верхнего компьютера 。

Два. Основные технические показатели

\ \

\ Модель \	\ HY885-AII8 \
\ Вход сигнала \	\ 8Дорожного движенияDC0-20mAOrDC± 20mA \
\ Точность измерения \	\ 0.2% \
\ Вход изоляции \	\ Входной сигнал и рабочий источник питания, RS485Изоляция между выходами, напряжение изоляции≥1500Постоянный ток \
\ Отбора проб скорости \	\ 16Секундный (, во-вторых, 8-канальный сетевой видеорегистратор цикл измерения \
\ Интерфейс связи \	\ RS485 \
\ Протокол передачи данных \	\ Modbus-rtu \
\ Скорость передачи данных \	\ 2400,4800, 9600,19200, 38400,57600, 115200 \
\ Паритет \	\ Без проверки, нечетная проверка четности, проверка четности \
\ Мощность индикатор связи \	\ Светильник индикатора всегда горит после включения питания, получает одну команду кадра и мигает один раз \
\ Рабочее Электропитание \	\ 9-36 в пост. Тока \

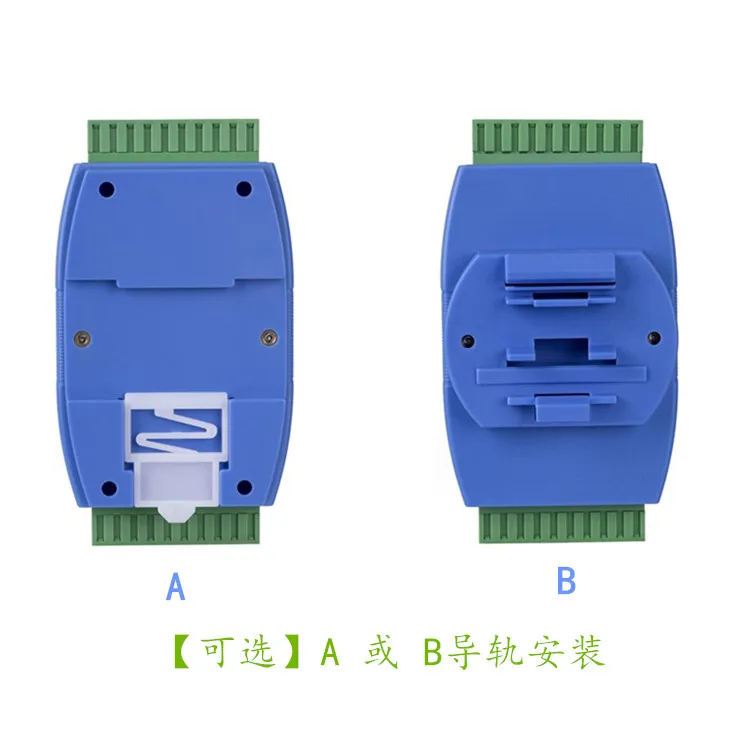

\ Установка метод \	\ 35 ммDIN-рейке \
\ Размер контура \	\ 1317227 мм \

Три 、 RS485 Связь

3 . 1 RS485communication

Скорость передачи данных:2400 、 4800 、 9600 、 19200 、 38400 、 57600 、 115200, Заводским настройкам9600;Бит четности: без проверки, нечетная проверка четности, проверка четности, заводское предустановленное значение без проверки;8Скорость передачи информации в 。 стандартModbus-rtuСоглашение, адрес инструмента:1 ~ 247, Заводским настройкам1Скорость передачи данных,Бит паритета, адрес связи устанавливается по верхней настройке параметров компьютера 。

Support03H, 04HRead команда, 03H, 04HRead команда функция та же; 06H, 10HWrite команда.

Формат сообщения Описание:

Command0 3 H (or0 4 H): чтение команды

Хост запрос: Адрес + команда + адрес данных + длина данных + код CRCCheck

1Байт+ Жесткий диск на 1 байт + 2 байт + 2 байт + 2 байт

Адрес: адрес модуля запроса для, вы можете 1 ~ 247 внутренних настроек, занимает 1 байт

Команда: 03H(Or04H)Команда Read, граф Reg 1 байт

Адрес данных: начальный адрес данных чтения, занимает 2 байта

Длина данных: чтение данных длина слова

Код проверки crc16: low8First место, high8After, occy2bytes

Модуль реагирования: Адрес + команда + длина данных + информация о данных + код CRCCheck

1 байт + 1 байт + 1 байт + Nbyte + 2 байт
