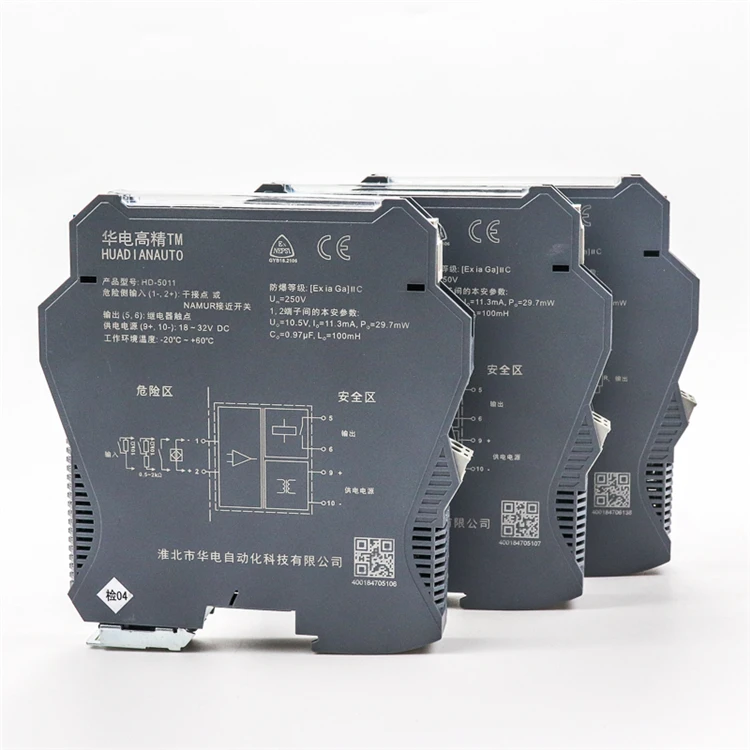

Взрывозащищенный изолятор 4-20мА аналоговый выход сигнала тока по своей природе безопасный изолятор сигнала барьера

Этот тип внутреннего Барьера Безопасности передает сигналы тока из опасной области в безопасную область путем изоляции передающих сигналов тока или напряжения в цепи или двух изолированных цепях, и может также обеспечить питание передатчиков на месте. Вход, выход и источник питания гальванически изолированы друг от друга. Кроме того, он может быть подключен в соединительной сети в безопасной зоне через порты связи. Как интеллектуальный продукт, он имеет онлайн функцию самодиагностики. Клиент может установить тип и диапазон входных или выходных сигналов с помощью специального портативного программатора (дисплей на китайском языке), который мы предоставляем.

Главным образом технические параметры:

Взрывозащищенный класс:[Ex Ia]ⅡC

Передающая точность:±0.1% F.S(25℃±2℃)

Воздействием окружающей среды tТемпература: < 30 Ppm/℃

Время нарастания:≤ 0,5 s

Допустимый входной сигнал от опасной зоны:

Постоянный ток:4 ~ 20 с цифровым дисплеем MA

Тип сигнала и диапазон могут быть указаны в вашем заказе, а также могут быть запрограммированы пользователем.

Вход сопротивление:Прибл. 80 Ω

Доступное напряжение:Не более 26 V для без нагрузки, не менее 175. Релейный модуль для максимальной допускаемой нагрузке.

Выходной сигнал в безопасную область:

Постоянный ток:0 ~ 10 МА, 4 ~ 20 МА, 0 ~ 20 MA

Напряжение постоянного тока:0 ~ 5 В, 1 ~ 5 В, 0 ~ 10 V

Тип сигнала и диапазон могут быть указаны в вашем заказе, а также могут быть запрограммированы пользователем.

Выход Несущая способность:

Постоянный ток: 0 ~ 10 мА: 0 ~700Ω; 4 ~ 20mA: 0-3 лет5Ω

Напряжение постоянного тока: 0 (1) ~ 5 в:≥1 мΩ; 0 ~ 10 в:≥2 мΩ

Параметры сертифицированы китайским Национальным центром контроля качества и испытаний взрывозащищенных электрических продуктов (CQST):

UМ= 250VAC/постоянного тока

Между терминалами 1 и 3 и терминалами 4 и 6:

Uo= 28 V, яo=93MA, Po=65 МВт

ⅡC: Co= 0,058МкФ, Lo=2,8MH

ⅡB: Co= 0.45МкФ, Lo=8,4MH

ⅡA: Co= 1.50МкФ, Lo= 22,4MH

Между терминалами 1 и 2, 4 и 5:

Uo= 5,0 V

ⅡC: Co= 70 μF

ⅡB: Co= 700 μF

ⅡA: Co= 700 МкФ

Диэлектрическая прочность на разрыв:

≥ 2500 В переменного тока (Вход /Выход /Источник питания, ток утечки 1 мА, 1 минРабочими электрическими схемамиВремя теста)

Координацию изоляции:

≥ 100 МОм (Вход /Выход /Мощность питания)

Электромагнитная совместимость:IEC 61000-4

Мощность питания:

18 ~32 V DC(Рекомендуемая температура: напряжение: 24 V DC)

ПанельLЦвета: светлоЯNdication

Светильник, указывающий: PWR (зеленый) остается блестящим во время нормальной работы;

Светильник, указывающий: ALM блестит (красный) или остается блестящим при неисправности сигнала.
