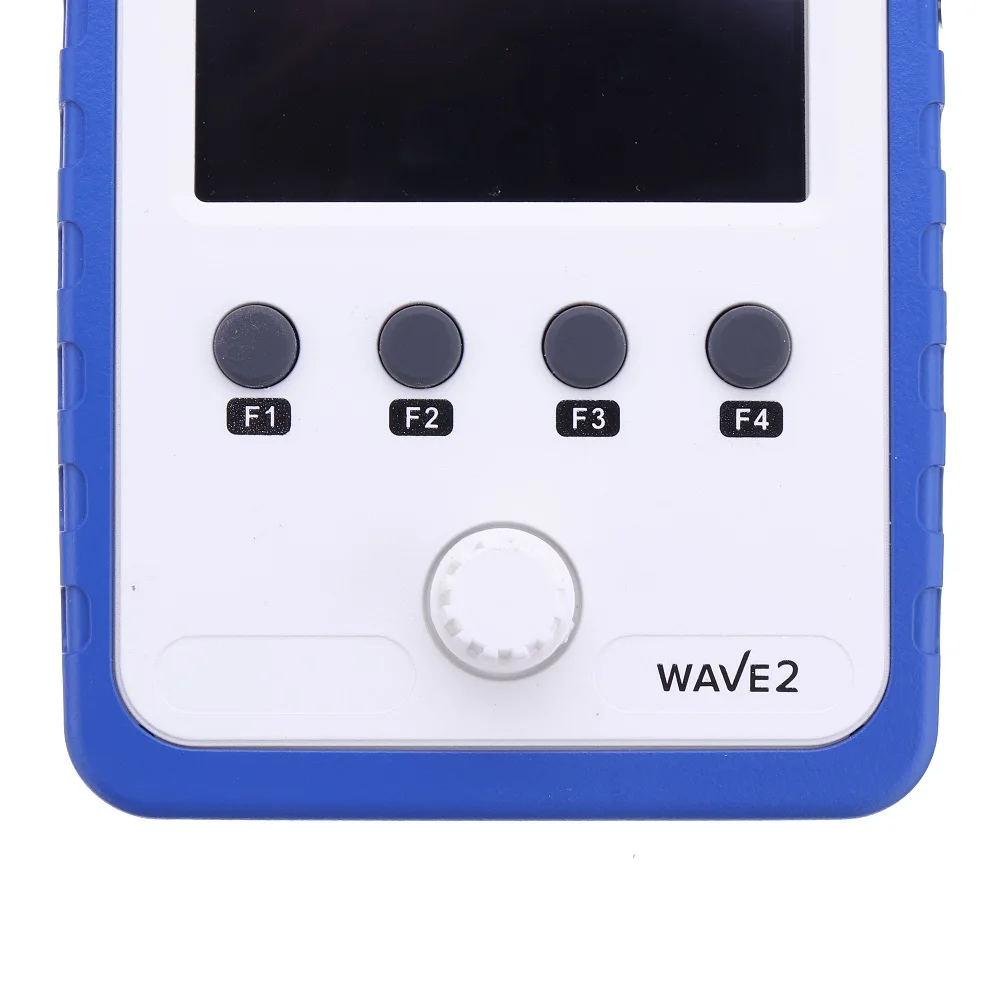

WAVE2 2-х канальный Сенсорный экран Панель магазин цифровой осциллограф DIY Kit встроенный 2-х канальный генератор DDS X-Y Дисплей

Описание

Описание:
WAVE2 является последним 2-х канальный осциллограф на рынке, предназначены для развития хоббитов, учебными заведениями и профессионалов в сфере электроники и мехатроники. Благодаря яркому и простому в использовании цветному сенсорному экрану с доступом ко многим функциям только расширенные осциллографы, такие как Встроенный генератор функций и X-Y печать. Дополнительная батарея, она достаточно портативна, чтобы быть взятым везде, где нужно сделать работу. Его захватывающий проект для любого DIY-er, или можно приобрести полностью собранным для тех, кто ищет начать использовать его прямо сейчас. Он поставляется со всем, что вам нужно из коробки, с микро-USB кабелем и двумя высококачественными BNC зондами. Наслаждайтесь и начинайте создавать!
Основные моменты WAVE2:
Каналы: 2
Полоса пропускания: 0-200 кГц на канал
Диапазон чувствительности: 5 мВ/DIV-20V/DIV (с помощью зонда x1)
Максимальное входное напряжение: 50Vpk (с помощью зонда x1)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Диапазон временной базы 10us/DIV-500s/DIV
X-Y функция отображения: Да
Функция генератора: Встроенный двухканальный генератор DDS 0-20 кГц (синус)
Разрешение дисплея: 320x240 цветной дисплей
Размер дисплея: 2,4 дюйма
Возможность сенсорного дисплея: Да
Питание от аккумулятора и портативный (батарея не входит в комплект «сделай сам»)
Общие сведения:
Сенсорная панель управления
Y-X доступен режим
Встроенный 2-х канальный генератор DDS
Легкий и портативный
По вертикали:
Количество каналов: 2
Аналоговый, диапазон пропускания: DC-200KHz
Чувствительность: 5 мВ/Div-20 в/Div (с зондом x1)
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м Ом/25 ПФ
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC
По горизонтали:
Максимальная частота дискретизации в реальном времени: 1 МПС (на канал)
Timebase: 10us/Div-500 s/Div
Длина записи: 1024 точек
Триггер:
Режимы запуска: авто, нормальный, одиночный
Типы триггеров: поднимающийся/падающий край
Положение триггера: 1/2 размера буфера
Источник триггера: Ch1, Ch2, внешний
Максимальный внешний триггер напряжение: 15 в
Внешний триггер порог
Функция генератор:
Количество каналов: 2
Тип волны: синус, квадрат, пила-зуб, лестница
Частотный диапазон: DC-20KHz (синус)
Диапазон амплитуды: 0-3 в (пиковое значение)
Смещение: 0 В или + 3,3 В
Рабочий цикл: 0-100%
Фаза:-360 ~ 360 градусов
Питание:
Питание от литий-ионного аккумулятора 3,7 в или USB
Потребление тока: ~ 300мА @ 3,7-5 В
Внутреннее зарядное устройство (опционально)
Автоматическое выключение питания на аккумуляторе
Время работы аккумулятора: Appr. 3 часа (при полной зарядке)
Другое Особенности:
Y-X режим отображения
Дисплей для измерения на экране
Сохранение/восстановление до 4 захватов
Последовательный выход пленных данных
Формат последовательного порта: LVTTL, 115200bps, 8N1
Встроенный тестовый сигнал 1 кГц/3,3 В
Посылка включает в себя:
1 х осциллограф WAVE2 DIY kit
1x117 доска и одна 118 доска
2 x BNC x1/x10 отборные зонды
