Описание

Waveshare 2 канала изолированный RS485 расширение шляпа для Raspberry Pi SC16IS752 + SP3485 решение мульти бортовой защиты схемы

Обзор

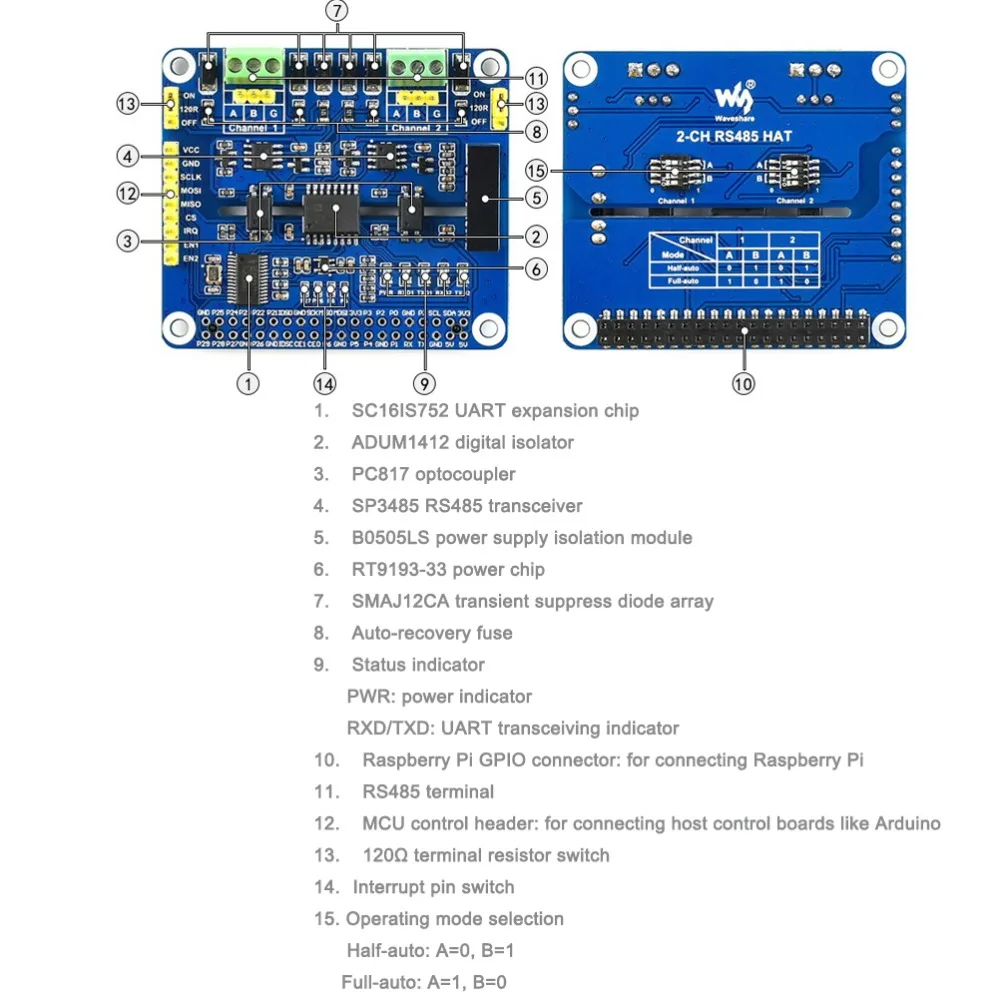

Это 2-изолированный канал RS485 расширения шляпа предназначен для Raspberry Pi, принимает SC16IS752 + SP3485 решение, со встроенной защиты цепей, таких как изоляцией питания, ADI Магнитный изоляции и Телевизоры диода, и т. д.

Легко контролировать 2-х канальный RS485 для авто transceiving через интерфейс SPI. Благодаря своей быстрой связи, стабильности, надежности и безопасности, это идеальный выбор для таких сфер, как Промышленная Автоматизация.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi

Принимает SC16IS752 + SP3485 двухчиповое сочетание, преобразует SPI в RS485, скорость передачи данных до 921600bps

Позволяет передавать данные вручную или автоматически, настраивается DIP-переключателем

Бортовой телевизор (подавитель переходного напряжения), эффективно подавляет перенапряжение и переходное напряжение спайки в цепи, молниеносный и антиэлектростатический

Встроенные предохранители и защитные диоды, обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжения, улучшает ударопрочность

Встроенные светодиоды для индикации состояния питания и трансивера

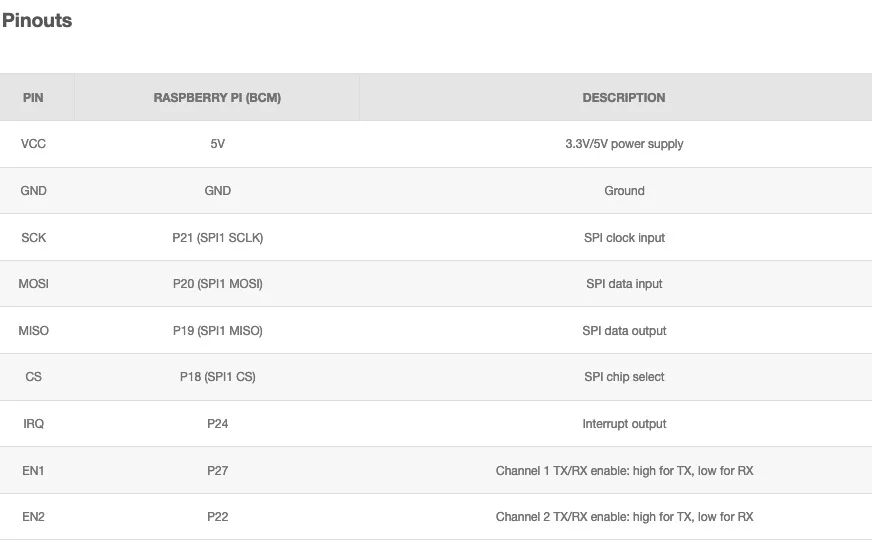

Пробой SPI контрольные контакты, для соединения с хост-контрольными платами, как Arduino

Поставляется с инструментами разработки и руководством (примеры на C и pyton)

Технические характеристики

Чип расширения UART: SC16IS752

RS485 трансивер: SP3485

Связь интерфейс SPI

Скорость передачи данных: 300 ~ 921600 бит/с

Рабочее напряжение: 3,3 В/5 В

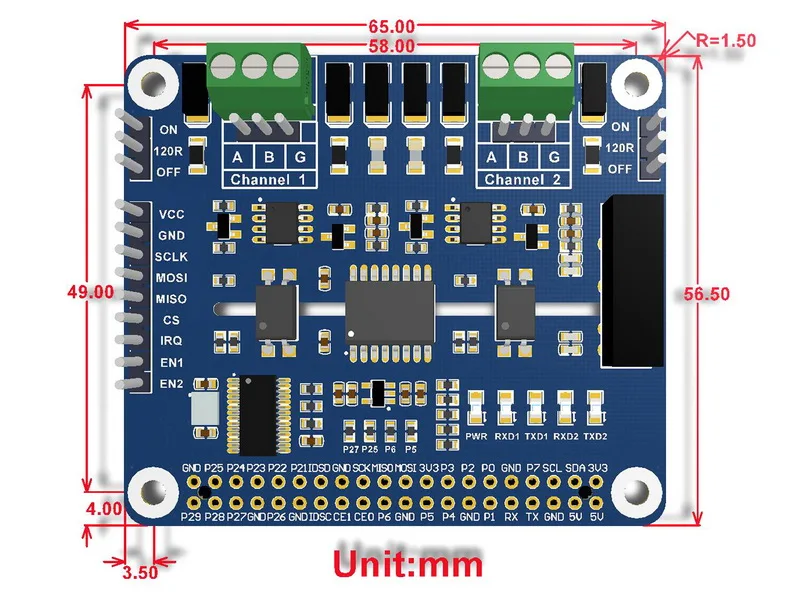

Размеры: 65 мм × 56,5 мм

Размер монтажного отверстия: 3,0 мм

Вики: www.waveshare.com/wiki/2-CH_RS485_HAT
