Описание

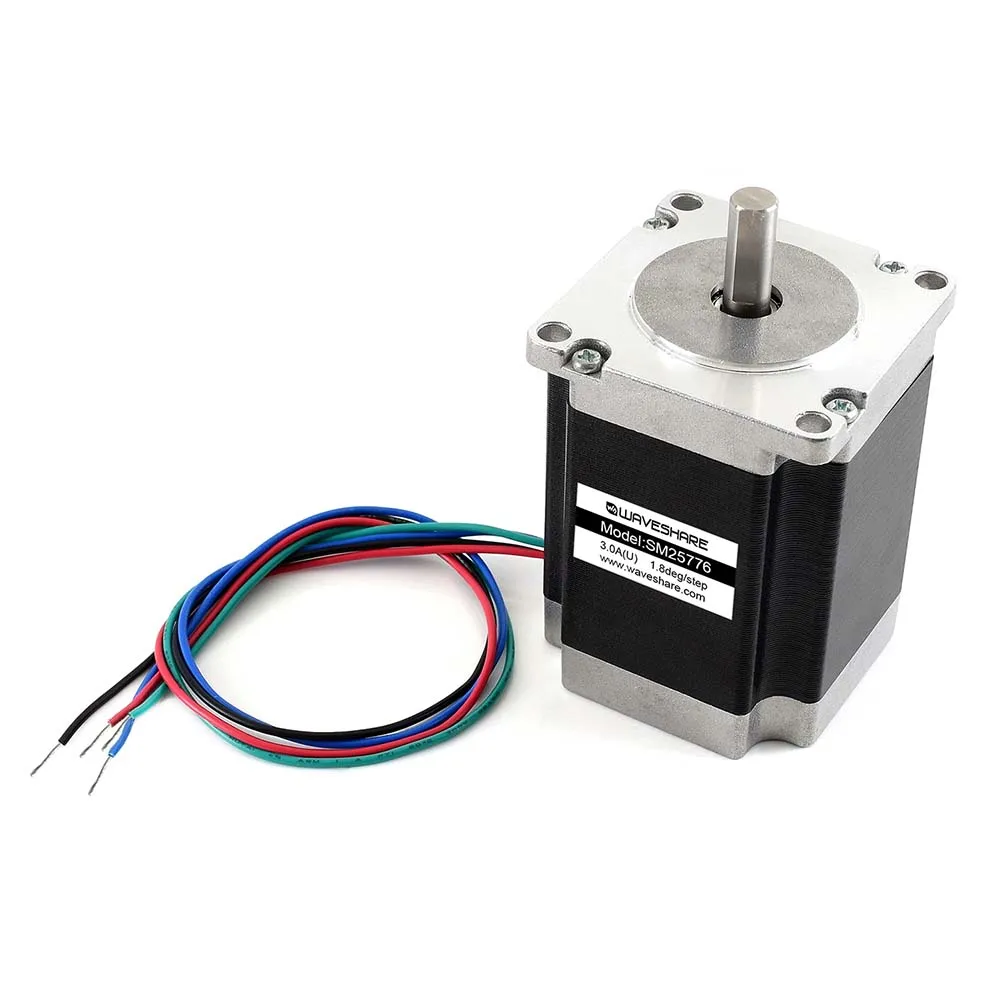

SM25776, двухфазный шаговый двигатель

Технические характеристики

Категория: двухфазный шаговый двигатель Угол наклона: 1,8 ° Длина корпуса: 76 мм Номинальный ток: 3.0A/фаза Фазовое сопротивление: 1Ω Этап индуктивности: 1.6mH Держательный крутящий момент: 1.90N.m Инерция ротора: 480 (г. ㎡) Вес: 1 кг Совместимый драйвер:SMD258C

Измерение

Конфигурации проводки

Гид по выбору

Номер изделия:	Фаз	Угол поворота (Градусы)	На всю длину туловища (Мм)	Номинальный ток (A/фаза)	Фазовое сопротивление (Ω)	Этап индуктивности (MH)	Держательный крутящий момент (Н. м)	Инерция ротора (Г. c㎡)	Вес (Кг)	Совместимый драйвер
SM24240	Двухфазный	1,8	40	1,7	2,40	3,7	0,45	54	0,3	SMD258C, Шагового двигателя головной убор
SM25776	Двухфазный	1,8	76	3,0	1,00	1,6	1,90	480	1,0	SMD258C
SM35778	Трехфазный	1,2	78	5,8	0,29	0,39	1,50	380	1,1	SMD356C

Посылка содержание

Вес:1,024 кг
