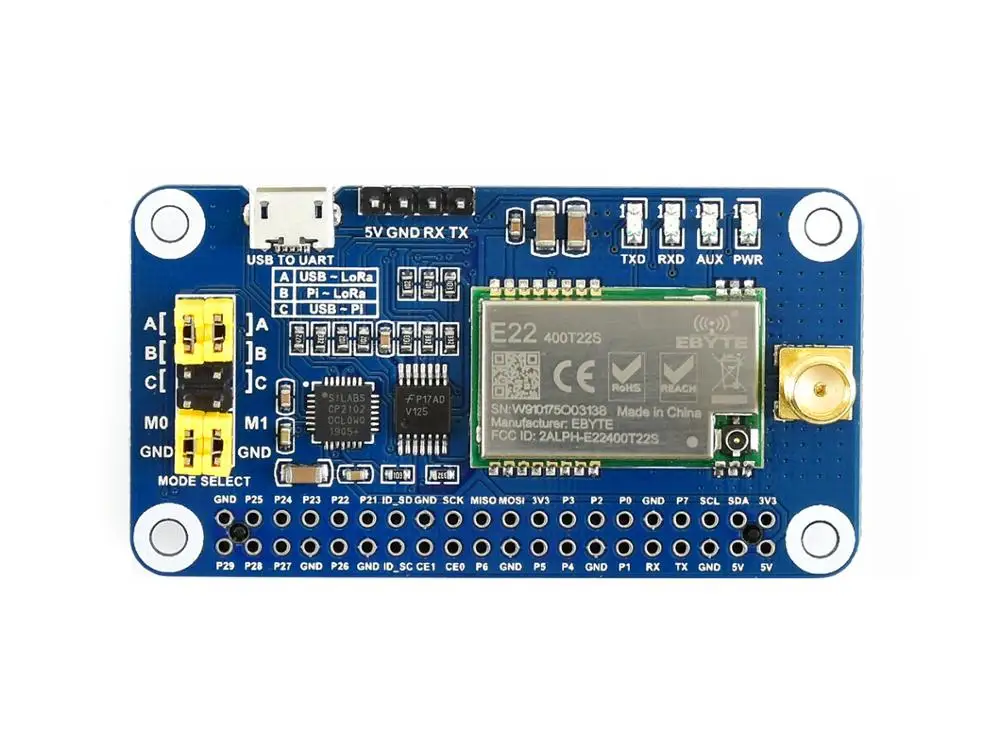

Waveshare SX1268 LoRa HAT для Raspberry Pi, расширенный спектр модуляции, частотный диапазон 470 МГц

Описание

Описание продукта:

Обзор

Это Raspberry Pi LoRa HAT, основанная на SX1268, охватывает Частотный диапазон 470 МГц. Он позволяет передавать данные до 5 км через последовательный порт.

Используя технологию модуляции спектра LoRa нового поколения, расстояние связи модуля до 5 км, также поддерживает автоматическое повторение, чтобы передавать дольше. Другие функции включают Пробуждение на радио, беспроводную config, зондирование перевозчика, ключ связи и так далее.

По сравнению с обычными модулями LoRa шляпа SX1268 LoRa обеспечивает более длительное Расстояние связи, более высокую скорость, более низкое потребление, лучшую безопасность и анти-помехи. Он подходит для различных приложений, таких как промышленный контроль, умный дом, сбор данных и т. Д.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает Raspberry Pi серии платы Встроенный CP2102 USB в UART конвертер, для последовательной отладки Приносит интерфейс управления UART, для подключения хост-плат, таких как Arduino/STM32 4x светодиодный индикатор, легко проверить статус модуля LoRa spread spectrum moduulation technology, до 84 доступный сигнальный канал, более длительное Расстояние связи, более надежный для помех Автоматическое Многоуровневое повторение, подходит для ультра длинный диапазон связи, позволяет мульти сети в одном и том же районе Низкое энергопотребление особенности, такие как глубокий сон и Пробуждение на радио, идеально подходит для приложений на батарейках Настраиваемый ключ связи, который не будет получен, значительно повышает безопасность данных пользователя Поддерживает LBT, отслеживает сигнальный канал шума перед передачей, значительно улучшает коэффициент успеха в экстремальной среде Поддержка индикации интенсивности сигнала RSSI, для оценки качества сигнала, настройки сети Поддержка конфигурации беспроводных параметров, путем отправки беспроводной команды/пакета данных, удаленно настроить или получить параметр модуля Поддержка передачи с фиксированной точкой, трансляции, монитор канала сигнала Поставляется с разработками и руководством (примеры для Raspberry Pi/STM32)

What's on Board

Развития ресурсы

Вики:Www.waveshare.com/wiki/SX1268_470M_LoRa_HAT

Гид по выбору

SX1268 470 M LORA шляпа	SX1268 433 M LORA шляпа	SX1262 868 м LORA шляпа	SX1262 915 м LORA шляпа
Модуль дистанционного управления	SX1268		SX1262
Диапазон частот	410,125 ~ 493,125 МГц		850,125 ~ 930,125 МГц
Антенна	Антенна 470 МГц (2dBi)	Антенна 433 МГц (2dBi)	Антенна 868 МГц (2dBi)	Антенна 915 МГц (2dBi)
Радио частота	0,3 кбит/с ~ 62,5 кбит/с (программируемый)
Мощность передачи	22.0dBm (10/13/17/22dBm программируемый)
Чувствительность приемника	-147dBm (радиочастота 2,4 кбит/с)
Мощность потребления	Ток передачи: 110 мА (переходное потребление) Получают ток: 11mA Ток сна: 2uA (по LoRa module shutoff)		Ток передачи: 133ма (переходное потребление) Получают ток: 11mA Ток сна: 2uA (по LoRa module shutoff)
Связь интерфейс	UART (уровень ttl)
Baudrate	1200bps ~ 115200bps (9600bps по умолчанию)
Длина пакета	240 байт (32/64/128/240 байт программируемый)
Кэш	1000 байт
Экспериментальная диапазон	5 км (состояние: безоблачное и дикое, Высота 2,5 м, усиление антенны 5dBi, радиочастота 2,4 кбит/с)
Мощность питания	5 V
Логика Уровень Бесплатная доставка	3,3 В/5 В
Рабочая температура	-40 ~ 85 °
Приложений	Умный дом, промышленные датчики, автоматизация зданий, интеллектуальные счетчики и другие приложения IoT
Применимо область	Китай (материк)	Европа, Азия, Африка		Америка, Океания, Азия
	Примечание: только для справки, пожалуйста, подтвердите локальные Поддерживаемые полосы LoRa перед размещением заказа.

Посылка содержание

Вес:0,069 кг
