Waveshare UART gps NEO-7M-C последовательный gps модуль с высоким коэффициентом усиления активная антенна IPX интерфейс модуль позиционирования gps наборы

Описание

Особенности

NEO-7M-C бортовой, с усиленной активной антенной Интерфейс IPX для подключения различных активных антенн Заряжаемая резервная батарея, сохраняет ephemeris данные при выключении питания, поддерживает горячий запуск

Технические характеристики

Уровень ttl, совместимый с системами 3,3 V/5 V Скорость передачи данных 9600 только в том случае, Рабочее напряжение: 2,7 V-5,0 V (вход VCC) Рабочий ток: 35mA Сопротивление TXD/RXD: 510Ω

Приложений

Gps навигатор Квадрокоптер позиционирования

Как Применение

В случае работы с MCU:

VCC: подключается к 3,3 В/5 В GND: подключается к GND TXD: подключается к MCU. RX RXD: подключается к MCU. TX PPS: подключается к MCU. IO, timepulse output (опционально)

Программное обеспечение демо

Модуль UART GPS NEO-7M-C поддерживает программное обеспечение, как u-центр, GoogleEarth и т. д., довольно легко использовать. На следующих фотографиях показано, что использование модуля с u-центром:

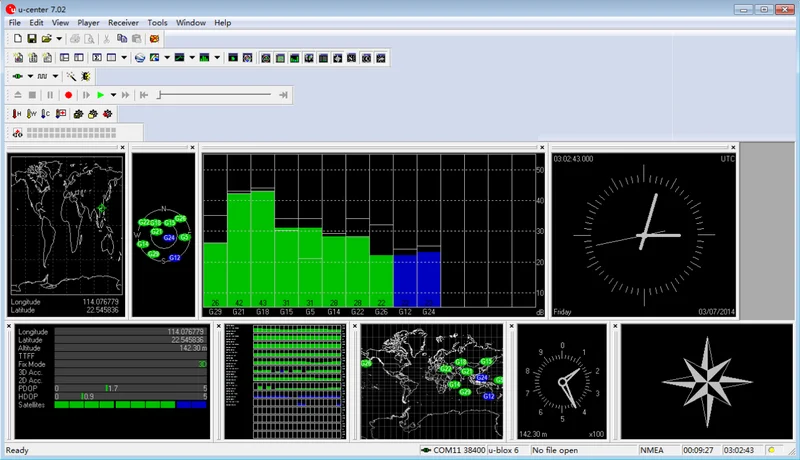

Интерфейс пользователя u-центра:

Информация о позиционировании на текстовой консоли:

Заказ Info

Этот модуль предоставляет 2 варианта для встроенного pinheader:

UART GPS NEO-7M-C: изогнутый/горизонтальный наконечник UART GPS NEO-7M-C (B): прямой/вертикальный наконечник

Фото

Рекомендуемые товары

Для отладки модуля gps в помещении, вам нужно:Bluetooth Главная плата UARTИBluetooth ведомого плата UARTКаждый 1 шт. Антенна: gps внешняя антенна (B)

Просмотров

Разработки: демонстрационные коды, схемы, технические характеристики и т. Д.
Вики: www.waveshare.com/wiki/UART_GPS_NEO-7M-C

Гид по выбору

Номер изделия:	UART GPS NEO-6M	UART GPS NEO-6M (B)	UART GPS NEO-6M-C	UART GPS NEO-7M-C	UART GPS NEO-7M-C (B)
Gps модуль	U-BLOX NEO-6M	U-BLOX NEO-6M	NEO-6M	NEO-7M	NEO-7M
Выносной	Изогнутые/горизонтальный	Прямые носки с вертикальными	Изогнутые/горизонтальный	Изогнутые/горизонтальный	Прямые носки с вертикальными
EEPROM	√	√	√	X	X
ГЛОНАСС	X	X	X	√	√
Получите канал	50	50	50	56	56
Рабочий ток	45mA	45mA	45mA	35mA	35mA
Чувствительность отслеживания	-161dBm	-161dBm	-161dBm	-162dBm	-162dBm
Чувствительность к приобретению (холодный запуск)	-147dBm	-147dBm	-147dBm	-148dBm	-148dBm
Навигации частота обновления	5 Гц	5 Гц	5 Гц	5 Гц	5 Гц
Осциллятор	С украшением в виде кристаллов	С украшением в виде кристаллов	TCXO	TCXO	TCXO

Посылка содержание

Вес:0,017 кг
