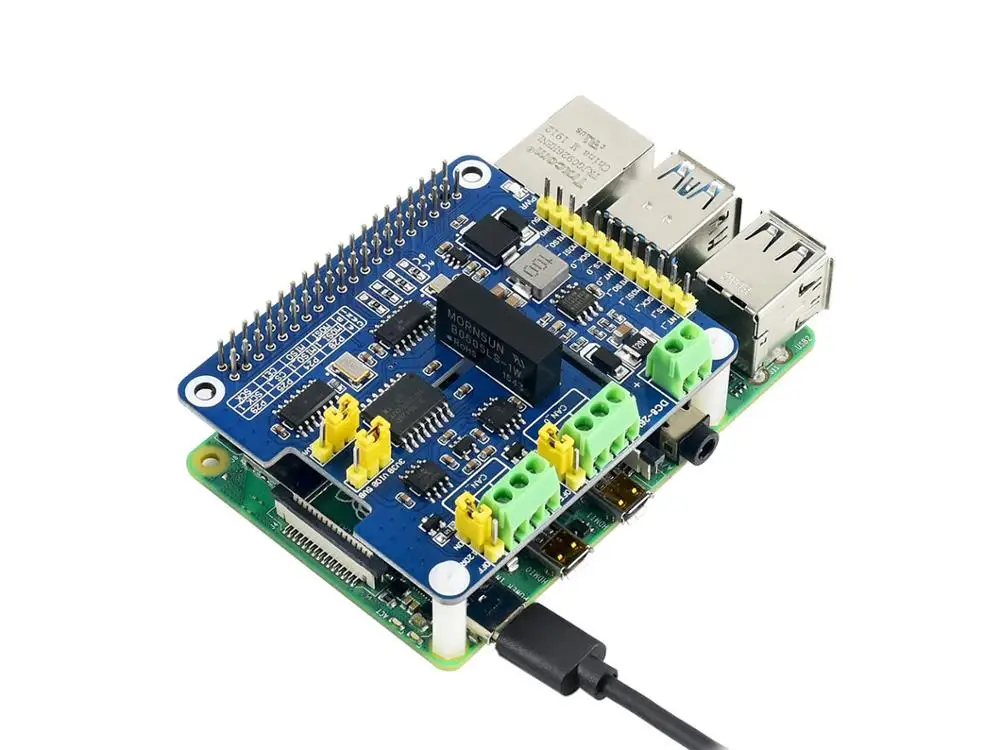

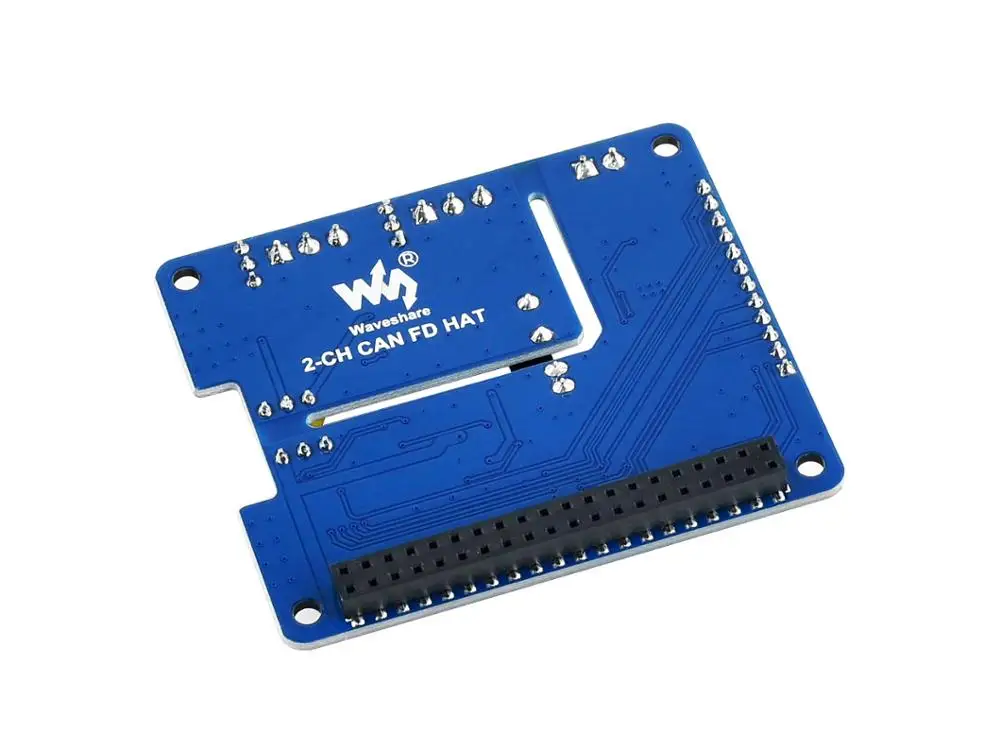

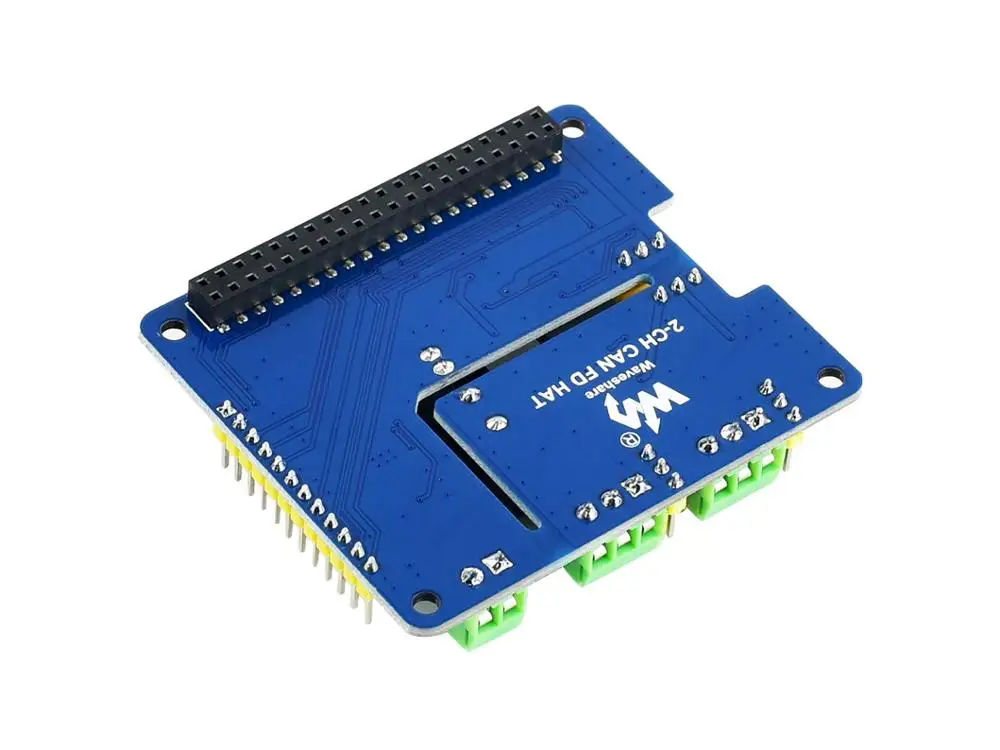

2-изолированный канал может FD расширения шляпа для Raspberry Pi, студийной съемки с изображением бортовой схемы защиты

Обзор

Это 2-х канальный подключению CAN-шины расширения шляпа предназначен для Raspberry Pi, поддерживает CAN FD (может носиться с гибкий скорость передачи данных), имеет многофункциональную бортовой схемы защиты, высокая защита от помех, и стабильную работу. Подходит для таких полей, как автомобильные устройства или Промышленная Автоматизация.

Эта шапка позволит использовать CAN bus для вашего Raspberry Pi, не только оригинальный протокол CAN 2,0, но и расширение CAN FD, более высокая пропускная способность.

Благодаря многоканальным схемам защиты, включающим 500 Вт импульсный источник света, ESD, защиту от короткого замыкания и электрическую изоляцию, это делает связь более безопасной и более надежной.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi Поддерживает традиционные протоколы CAN2.0 и CAN FD Пробой SPI контрольные контакты, для соединения с хост-контрольными платами, как STM32/Arduino Встроенная электрическая изоляция, изолированное напряжение до 5 кВ, высокая способность защиты от помех, стабильная работа Бортовое освещение, ESD, защита от короткого замыкания, более безопасная связь Бортовой преобразователь напряжения, выберите рабочее напряжение 3,3 В/5 В перемычкой Встроенный резистор 120Ω, настроенный перемычкой Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino)

Технические характеристики

Контроллер может: MCP2517FD Приемопередатчик CAN: MCP2562FD Интерфейс связи: SPI (два канала независимо от SPI по умолчанию, swith к одному каналу SPI путем пайки) Источник питания: внешний входной терминал питания, или Raspberry Pi Входное напряжение Клеммы: DC 8 ~ 26 V Рабочее напряжение: 5 В Логический уровень: 3,3 В/5 В Размеры: 65,0x56,5 мм

What's on Board

1. MCP2517FD CAN контроллер 2. MCP2562FD CAN трансивер 3. SI8642ED цифровой изолятор 4. MP1584EN чип питания 5. Чип питания RT9193-33 5. B0505LS-1W модуль изоляции источника питания 7. Raspberry Pi разъем GPIO:Для подключения Raspberry Pi 8. Не могли бы вы терминал 9. Внешний входной разъем питания:Вход 8 ~ 26 В постоянного тока 10. Разъем управления MCU:Для подключения к модулям управления хостом, как Arduino 11. 120Ω Терминал резистор конфигурации 12. 3,3 V/5 V выбор логического уровня 13. Выбор режима работы:
A: CAN_0 и CAN_1 использовать два канала, независимый SPI (по умолчанию)
B: CAN_0 и CAN_1 поделиться одним общим SPI 14. Мощность индикатор 15. 2а Быстрый Предохранитель автоматического восстановления 16. Антиреверсный диод питания 17. Источник питания анти-ток диод 18. Следите за переменного тока диод 19. SM24CANB телевизоры Диодная матрица
