Описание

Светодиодный wifi 100 контроллер Диммер для цветовой температуры/rgb светодиодный свет полосы RF пульт дистанционного управления ios android система используется DC 5 v-24 v 3 канала

I. Технические параметры контроллера:

1: Рабочее напряжение DC5-24V
2: управление выходом: может гибкое управление 3 канала, 2 канала, 1 канал светодиодный лампы.
3: Выходной ток: 4Ax3
4: режим подключения: общий анод
5: Внешний размер: L107xW65xH30 (мм)
6: Чувствительность приема: 802.11b DSSS (-5dBm), 802.11b CCK (-10dBm), 802,11 г
OFDM (-15 дБм)

II. Технические параметры дистанционного управления:

1: Рабочая температура:-20-60 градусов

2: метод электропитания: AAAx3 (В комплект не входит)

3: Напряжение питания: 1.5Vx3

4: мощность в режиме ожидания: 0,015 МВт

5: ток в режиме ожидания: 3uA

6: Рабочий ток: 200uA

7: ток излучения: 10 мА

8: расстояние дистанционного управления: около 20 м

9: Время в режиме ожидания: 6 месяцев

10. Упаковка включает:

1. Обобщение продукта

Светодиодный Wi-Fi контроллер следует традиционным с инфракрасным, RF технология контроллера, это рождение рынка и требования клиента, это один тип контроллера, который интегрирует новейшие технологии wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать Android систему или IOS систему мобильного телефона для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.

Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узкой ограниченности пространства, в строительстве может контролировать более 50 м, на открытом воздухе может контролировать более 100 м.

В состоянии не использовать мобильное программное обеспечение, также можно использовать пульт дистанционного управления для управления, очень удобство, приносит много вариантов для вас.

2. Технические параметры программного обеспечения

1. Название: волшебный цвет 1,0

2. Платформа выполнения: Android версия поддерживает систему Android (лучше можно поддерживать

Samsung, htc), IOS версия поддерживает систему IOS, оборудование должно иметь функцию Wi-Fi.

3. байт: версия Android (622Kk), версия IOS (581 K).

4. Язык: английский

5. Категория: связь

6. бесплатно, зеленый, без штекеров

III. МагияЦвет1,0Инструкция

1.МагияЦвет1,0Установите курс

1) Это программное обеспечение имеет Android версии и IOS версии, в соответствии с вашим мобильным телефоном, чтобы выбрать установить, ниже, соответственно, представить Android версии и IOS версии установить и использовать метод: Android версии установить как ниже:

Откройте оптический диск, чтобы увидеть цветовую эрекцию мечтыНажмите волшебный цвет 10. АПК для установки

Установка полный перейдите по ссылке:

Откройте приложение:

1. кнопка включения 2. цветной диск 3. ключ режима 4. бар скорости/яркости

5. светодиодный режим RGB

6. холодный белый и теплый белый светодиодный режим управления окном

7. Режим диммера светодиодный контроль яркости окна

8. окно настройки цветного программного обеспечения Dream

Ниже вы можете контролировать цветовую температуру и яркость на странице двух режимов:

Страница режима CT (холодный теплый белый смешанный режим) страница режима DIM (режим диммера)

1. Метод установки версии IOS: (не избежать или избежать все может подойти) может войти в "app store" Поиск цвет мечты.

Затем он может найти наше программное обеспечение (ниже схема только лимит после побега) или открыть ютуарСделать наш установка посылкаВтянутый в просмотреть, как на картинкеНажмите, чтобы установить

Установка полный нажмитеОткройте приложение (То же самое с Android версии):

2. подключение WiFi сети

Если вы открываете Magic color 1,0, как показано на рисунке ниже: Подсказка, чтобы выбрать «ОК», перейти к интерфейсу настройки Wi-Fi Подключите светодиодный контроллер WiFi. Или выберите «отмена» не прыгать, затем Настройка моделирования включена, это изменится, чтобы не подключать Узел контроллера, форма диаграммы, как показано ниже:

Выберите progance wifi setting window

Законченная Настройка, если всплывающее ниже окно:

Укажите подключение преуспеть

Открытые подключение к Wi-Fi настройки

Быстрое подключение правильного Wi-Fi оборудования.

3. Кнопка включения/выключения

Вкл/Выкл, перед контролем светодиодный, Откройте ключ вкл/выкл. Нажмите кнопку OFF close светодиодное оборудование.

4. Функция ключа РЕЖИМА

Ключ режима под 3 режимами страницы полностью отличается, в режиме CD Страница управления светодиодный динамический режим работы, в режиме CT Страница управления 11 видов специального цветового температурного режима, В режиме DIM страница для управления 11 видами специального состояния яркости.

5. цветной диск инструкция

Цветной диск под 3 режимами страницы, функция полностью отличается: в режиме CD страница используется для регулировки цвета, в режиме CT страница Используется для регулировки температуры цвета, для регулировки яркости используется страница в режиме DIM.

6. функция контроля страниц в режиме CD

Страница cd-режима используется для управления светодиодная продукция, которая состоит из красного, зеленого, синего, под этой странице режима, каждый раз после касания ключа mode «M», легкий способ изменится. "M" используется для установки светодиодный динамический эффект. Цветной диск с сенсорной точкой изменит светодиодный цвет.

7. функция контроля страницы в режиме CT

Эта страница режимов используется для управления светодиодная продукция, которая состоит из теплого белого и холодного белого. Яркость бара используется для настройки светодиодный Яркость, цветной диск настраивайте светодиодный цветовая температура, клавиши переключения режима используется для выбора некоторых видов по умолчанию специальные цветовая температура значение.

8. функция контроля страницы в режиме DIM

Режим регулировки яркости страница используется для управления светодиодная продукция, который состоит из одного цвета, цветной диск используется для регулировки яркости светодиодный яркость, клавиши переключения режима "M"-это переключатель какие-то особые яркость состоянии по причине непогоды (к примеру: 25% яркость, 50% яркость, 75% яркость, 100% яркость)

9. Инструкция по скорости/яркости

Скорость/яркость в разных режимах страницы отличается: в режиме CD страница, различная ситуация отдельно Контроль яркости и скорости, под странице режима CT, это контроль яркости.

10. функция режима настройки

Последнее-это сенсорная клавиша настройки, она имеет моделирование, звук и соединение Wi-Fi 3 варианта, моделирование в основном используется для установки программного обеспечения имитирования и на самом деле подключить светодиодный-WiFi контроллер на выбор, если выбрать на состоянии, не нужно подключать светодиодный Wi-Fi контроллер, он может использоваться для демонстрации программного обеспечения, имитировать демонстрацию и т. д. Практическое приложение должно быть ВЫКЛЮЧЕНО (на самом деле, когда вы подключаете WiFi, программное обеспечение имеет автоматический набор, чтобы выключить), звук-это быстрый тон нажатия на переключатель программного обеспечения, подключение Wi-Fi используется для скачка к сетевому интерфейсу настройки WiFi.

Характеристическая вязкость полимера. Светодиодный Wi-Fi контроллер

1. Рабочая инструкция

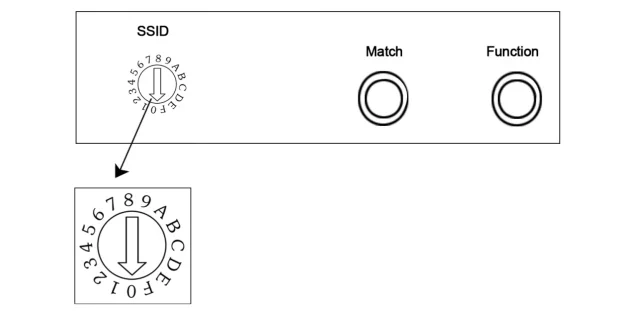

2. Настройка SSID номера:

Кодовый наборный используется для установки светодиодный-WiFi Ssid номер контроллера, соответствующая таблица, как показано ниже. Форма от 0 до 15, в общей сложности 16 кодов, поэтому наш Ssid номер крепится к LN001 к LN016. Это означает, что используйте наш продукт в той же небольшой области, может установить 16 взаимной изоляции LAN, как только кодовый наборный изменен после набора переключателя, Ssid номер немедленно быть изменен, таким образом, вы должны отметить, что необходимо снова выполнить поиск и подключение.

3. Подключите светодиодный, порт питания

Светодиодный порт под странице CD mode необходимо подключить RGB 3 канала светодиодное оборудование, на странице CT mode необходимо подключить холодный белый и теплый белый 2 канала светодиодное оборудование, на странице DIM mode необходимо подключить светодиодное оборудование одного цвета.

4. Функция Match Key

Первый раз используйте контроллер и пульт дистанционного управления, может быть, потому что адрес контроллера и адрес дистанционного управления не совпадают, это вызовет, что пульт дистанционного управления не может контролировать, в это время, это нужно использовать эту кнопку, чтобы сделать этот 2 адрес совпадающим.

Способ использования: во-первых, нажмите кнопку «Match», в то же время нажмите любую клавишу пульта дистанционного управления, более 2 с, теперь индикатор дистанционного управления RF будет мигать 3 раза, отпустите ключ «Match», затем закончите.

5. Функция функционального ключа

«Функция»-это композитная кнопка, у нее есть функция переключения и изменения режима.

Функциональная Инструкция: долгое время (более 2 s): вкл.;

Короткое нажатие (менее 1 s): изменение режима.

6. Функция дистанционного управления инструкция:

1. Кнопка включения/выключения 2. клавиша паузы 3. Режим + 4. режим-

5. ключ цветного шкива 6. Яркость + 7. Яркость-

8. Скорость + 9. скорость-

1. Сенсорная панель дистанционного управления имеет 64 сенсорные кнопки (точки), каждая кнопка работает как ниже:

1. Кнопка включения/выключения, любое состояние, может включить или выключить выход контроллера;

2. клавиша паузы, в динамическом режиме, может сделать контроллер остановит текущее состояние;

3. Этот ключ имеет 2 функции:

3,1. Режим добавить ключ, поэтому, когда текущий режим управления является режимом шкива (цвет), если он должен осуществить режим (цвет) в контроллере, можно нажать эту кнопку.

3,2. Кнопка переключения режимов, поэтому, когда текущий режим управления является режимом M key, можно переключить режим регулирования (цвет) в таблице M + key mode.

4. Этот ключ имеет 2 функции:

4,1. Режим минус ключ, поэтому, когда текущий режим управления является режимом шкива (цвет), если он должен осуществить режим (цвет) в контроллере, можно нажать эту кнопку.

4,2. Кнопка переключения режимов, поэтому, когда текущий режим управления является режимом M, можно переключить режим регулирования (цвет) в таблице режимов M-key.

5. клавиша управления яркостью вывода, каждый раз, когда вы нажимаете эту кнопку, яркость

Серия добавить 1, в общей сложности 100 уровней;

6. клавиша управления яркостью вывода, каждый раз, когда вы нажимаете эту кнопку, яркость

Серия минус 1, в общей сложности 100 уровней;

7. скорость вывода данных, ключ управления, каждый раз, когда вы Нажмите эту кнопку, скорость серии добавить

1, в целом 100 уровней;

8. скорость вывода данных управления, каждый раз, когда вы нажимаете эту кнопку, серия скорости

Минус 1, всего 100 уровней;

9. цветной шкив сенсорная кнопка, статический режим выбрать ключ, до 55 точек касания.

Этот ключ имеет 2 функции:

9,1. Шкив статического цвета выбирают кнопку, поэтому, когда режим управления током-это Режим ключа M (цвет), если нужно понять статический цвет на шкиве, можно нажать эту кнопку.

9,2. Ключ цветного переключателя шкива: может переключаться от 55 статического цвета (шкив

Показывает цвета). Обращаем Ваше внимание,

2. управление питанием: остановка использования пульта дистанционного управления более 20 с, пульт дистанционного управления автоматически будет в режиме ожидания (состояние не может касаться), чтобы продлить срок службы аккумулятора для использования; слегка встряхните пульт дистанционного управления, возвращаясь к рабочей станции (состояние может касаться).

Примечание: Этот пульт дистанционного управления применяется только к модели RGB.

7.Встроенный режимФорма контроллера

1, режим RGB контроллер:

2. Форма режима контроля температуры цвета:

3. В режиме виде Регулирование яркости:

V. Объяснить установленного оборудования

1. сначала нужно установить ANT

Чертеж установки ANT:

По часовой стрелке Установите wifi антенну и антиблокируйте антенну.

2. Установите блок питания и светодиодное оборудование

Эта структура разъема относится к конструкции ящика, интерфейс устройства питания и светодиодный вместе, четыре интерфейса одна левая сторона (3, 2, 1, V +) соединяет светодиодное оборудование, пятым интерфейсом является подключение анода V + источника питания, шестым интерфейсом является подключение катода V _ блока питания. В соответствии с номинальным напряжением светодиодной лампы, мы поставляем питание для контроллера, и Номинальное напряжение контроллера составляет 24 В. Следующим образом:

3.ПодключенияТриКаналыСветодиодный Инструкция:

При подключении трех каналов светодиодный, вы должны поместить цветовое программное обеспечение Dream в режим CD для использования, только в этом режиме, вы можете контролировать цвет, яркость и скорость светодиодный. цветной диск Отрегулируйте цвет (Отрегулируйте процесс можно увидеть в верхней левой части R, G, B числовое с изменением), скорость/яркость элемента регулировки скорости и яркости ("M" Установите светодиодный динамический эффект, "M" Отрегулируйте светодиодный динамический изменение.

4. Подключите два канала светодиодный инструкции:

При подключении трех каналов светодиодный, вы должны поместить цветовое программное обеспечение Dream в режим CD для использования, только в этом режиме, вы можете контролировать цветовую температуру светодиодный, настройки клавиш яркости и цветовой температуры. цветной диск регулирует цветовую температуру (между тем, верхний левый CW, WW числовой с изменением), яркость элемента регулировки яркой, клавиша "M" Установите специальное цветовое Температурное состояние.

5.ПодключенияОдинКаналСветодиодный Инструкция:
