Описание

Продукт является

Обобщение

Светодиодный Wi-Fi контроллер следует традиционным с инфракрасным, RF технология контроллера, это рождение рынка и требования клиента, это один тип контроллера, который интегрирует новейшие технологии wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать Android систему или IOS систему мобильного телефона для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.

Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узкой ограниченности пространства,

Обобщение

Светодиодный Wi-Fi контроллер следует традиционным с инфракрасным, RF технология контроллера, это рождение рынка и требования клиента, это один тип контроллера, который интегрирует новейшие технологии wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать Android систему или IOS систему мобильного телефона для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.

В строении может контролировать более 50 м, на открытом воздухе может контролировать более 100 м.

В состоянии не использовать мобильное программное обеспечение, также можно использовать пульт дистанционного управления для управления, очень удобство, приносит много вариантов для вас.

Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узкой ограниченности пространства,

Технические параметры

Пульт дистанционного управления технические параметры

1: Рабочая температура:-20-60

2: метод электропитания: AAA * 3

3: Напряжение питания: 1,5 в * 3

4: мощность в режиме ожидания: 0,015 МВт

5: ток в режиме ожидания: 3uA

6: Рабочий ток: 200uA

7: ток излучения: 10 мА

8: расстояние дистанционного управления: около 30 м

9: Время в режиме ожидания: 6 месяцев

2. Технические параметры программного обеспечения

1: Название: волшебный цвет

2: платформа выполнения: Android версия поддерживает систему Android (лучше можно поддерживать samsung,

Htc), версия IOS поддерживает систему IOS, оборудование должно иметь функцию WiFi.

3: Язык: английский

4: Категория: связь

5: бесплатно, зеленый, без штекеров

3. Технические параметры контроллера

1: Рабочее напряжение DC5--24V

2: управление выходом: выход сигнала SPI

3: Выходной ток: 4A * 3

4: режим подключения: SPI сигнальные провода (данные, CLK)

5: Внешний размер: L107 * W65 * H30 (мм)

6: Чувствительность приема: 802.11b DSSS (-5dBm), 802.11b CCK (-10dBm), 802,11 г

OFDM (-15 дБм)

Iiimagic Цвет инструкция

1. Подключение к Wi-Fi

После включения питания на контроллере Откройте набор мобильных телефонов Wi-Fi, найдите сеть Wi-Fi, вы проверите, что Wi-Fi оборудование называется LN + номер, например "LN001", "LN003" и так далее, как на картинке:

Номер после LN является SSID кодом контроллера, тот же контроллер может установить другой код, когда в той же сетевой среде есть много контроллеров, он может отличить. О настройках SSID, будет в деталях ниже.

Светодиодный Wi-Fi контроллер

1. Рабочая инструкция

2. Настройка SSID номера

Кодовый наборный используется для установки светодиодный-WiFi Ssid номер контроллера, соответствующая таблица, как показано ниже. Форма от 0 до 15, в общей сложности 16 кодов, поэтому наш Ssid номер крепится к LN001 к LN016. Это означает, что используйте наш продукт в той же небольшой области, может установить 16 взаимной изоляции LAN, как только кодовый наборный изменен после набора переключателя, Ssid номер немедленно быть изменен, таким образом, вы должны отметить, что необходимо снова выполнить поиск и подключение.

3. Подключите светодиодный, порт питания

Светодиодная лента в соответствии с моделью соединяет соответствующий порт.

4. Функция Match Key

Первый раз используйте контроллер и пульт дистанционного управления, может быть, потому что адрес контроллера и адрес дистанционного управления не совпадают, это вызовет, что пульт дистанционного управления не может контролировать, в это время, это нужно использовать эту кнопку, чтобы сделать этот 2 адрес совпадающим.

Способ использования: во-первых, нажмите кнопку «Match», в то же время нажмите любую клавишу пульта дистанционного управления, более 2 с, теперь индикатор дистанционного управления RF будет мигать 3 раза, отпустите ключ «Match», затем закончите.

5. Функция функционального ключа

«Функция»-это композитная кнопка, она имеет функцию переключения и изменения режима.

Функциональная Инструкция: долгое время (более 2 s): вкл.;

Короткое нажатие (менее 1 s): изменение режима.

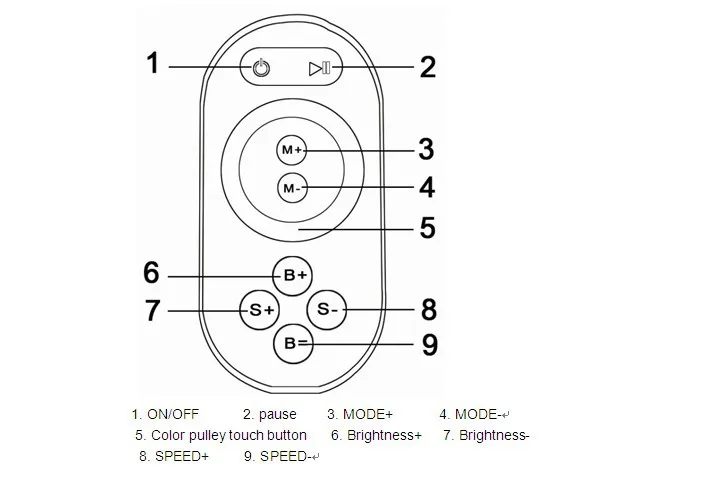

1. Панель контроллера имеет 64 сенсорные точки, и функция, как указано ниже:

1. Включение/выключение, вы можете включить/выключить выход контроллера в любое время;

2. пауза, в динамическом режиме, вы можете остановить контроллер в текущем состоянии;

3. Эта кнопка имеет 2 функции:

Режим + клавиша выбора, когда текущий шаблон управления-шаблон шкива (цвет), если необходимо

Поймите шаблон (цвет) в контроллере, можете нажать эту кнопку.

Кнопка переключения режимов, для режима управления током, вы можете переключить M + ключ, который

Указан режим (цвет) в таблице.

4. Эта кнопка имеет 2 функции:

Режим-выбор ключа, когда текущий шаблон управления-шаблон шкива (цвет), если необходимо

Поймите шаблон (цвет) в контроллере, можете нажать эту кнопку.

Кнопка переключения режимов, для режима управления током, вы можете переключить M + ключ, который

Указан режим (цвет) в таблице.

5. ключ управления яркостью на выходе, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Добавьте 1, всего 32 уровня.

6. ключ управления яркостью на выходе, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Минус 1, всего 32 уровня.

7. скорость вывода данных, ключ управления, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Добавьте 1, всего 99 уровней.

8. скорость вывода данных, ключ управления, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Минус 1, всего 99 уровней.

9. цветной шкив сенсорная кнопка, статический режим выбрать кнопку, до 55 точек касания.

Эта кнопка имеет 2 функции:

Статический цвет Выберите кнопку, когда текущий режим управления является режимом M

Ключ (цвет), если вы хотите использовать статический цвет, можете нажать эту кнопку.

Цвет шкива выбрать кнопку, можно выбрать из 55 видов статического режима

(Цвет от шкива).

2. Управление питанием: остановка использования пульта дистанционного управления более 20 с, пульт дистанционного управления

Режим ожидания (неосязаемое состояние), чтобы продлить срок службы аккумулятора; Слегка встряхните один раз, затем

Пульт дистанционного управления возвращается в нормальное рабочее состояние (Сенсорное состояние).

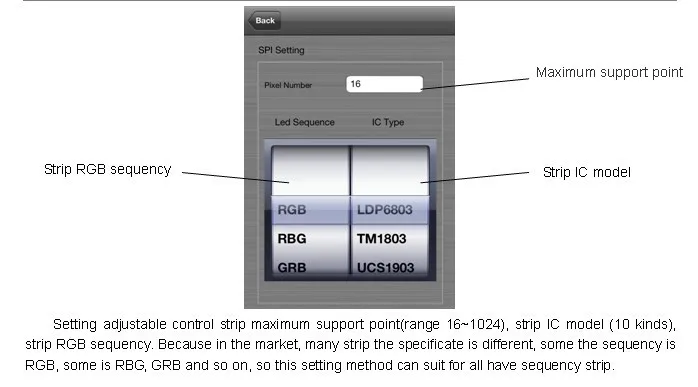

Примечание: Этот пульт дистанционного управления может только изменить рисунок, яркость, скорость, если вы хотите

Чтобы изменить модель контроллера IC, точку поддержки IC, последовательность RGB, затем должна

Подключите wifi через мобильный телефон, чтобы изменить.

7. контроллер встроенный режим таблицы

Nstall блок питания и светодиодное оборудование

Эта структура разъема относится к конструкции ящика, интерфейс устройства питания и светодиодный вместе, четыре интерфейса одна левая сторона (GND, CLK, DATA, LAT) соединяет светодиодное оборудование, пятым интерфейсом является подключение анода V + источника питания, шестым интерфейсом является подключение катода V-источника питания. Этот контроллер теперь может поддерживать 10 видов SPI полосы на рынке, как показано ниже:
