Описание

Код составляют
1. Светодиодный контроллер Wi-Fi, это ядро продукта, отвечающее за получение контрольного сигнала Светодиодный контроль LED requipment;
2. RF пульт дистанционного управления, в состоянии не использовать смартфон в качестве пульта дистанционного управления, вы можете выбрать его полоска контроллера;
3. диск, включая операционную систему IOS и операционную систему android mobile soft.
4. Пользователь manule.

Суммирование

Светодиодный-Wi-Fi контроллер следуя традиционный с инфракрасным РФ технологии основания контроллера, это рождение рынка и требованию заказчика, это Контроллер одного типа, который интегрирует новейшую технологию wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать систему Android или мобильный телефон системы IOS для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.

Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узких ограничений пространства,

Суммирование

Светодиодный-Wi-Fi контроллер следуя традиционный с инфракрасным РФ технологии основания контроллера, это рождение рынка и требованию заказчика, это Контроллер одного типа, который интегрирует новейшую технологию wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать систему Android или мобильный телефон системы IOS для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.

В здании может контролировать более 50 м, на открытом воздухе может контролировать более 100 м.

В состоянии не использовать мобильное программное обеспечение, также можно использовать пульт дистанционного управления для управления, очень удобно, принести много вариантов для вас.

Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узких ограничений пространства,

Технические параметры

Пульт дистанционного управления технические параметры

1: Рабочая температура:-20-60

2: метод питания: AAA * 3

3: Напряжение питания: 1,5 в * 3

4: Резервная мощность: 0,015 МВт

5: ток в режиме ожидания: 3uA

6: Рабочий ток: 200uA

7: ток излучения: 10 мА

8: расстояние дистанционного управления: около 30 м

9: время работы в режиме ожидания: 6 месяцев

2. Технические параметры программного обеспечения

1: Название: волшебный цвет

2: Runtime Платформа: Android версия поддерживает систему Android (лучше можно поддерживать samsung,

Htc), версия IOS поддерживает систему IOS, оборудование должно иметь функцию WiFi.

3: Язык: английский

4: Категория: связь

5: бесплатно, зеленый, без плагинов

3. Технические параметры контроллера

1: Рабочее напряжение: DC5--24V

2: управление выходом: выход сигнала SPI

3: Выходной ток: 4A * 3

4: режим подключения: SPI сигнальные провода (данные, CLK)

5: Внешние размеры: L107 * W65 * H30 (мм)

6: получение чувствительности: 802.11b DSSS (-5dBm), 802.11b CCK (-10dBm), 802,11 г

Офдм (-15 дБм)

IIIMagic Цвет инструкция

1. Подключение к Wi-Fi

После включения питания на контроллере, откройте набор мобильных телефонов Wi-Fi, найдите сеть Wi-Fi, вы проверите оборудование Wi-Fi под названием LN + номер, например "LN001", "LN003" и так далее, как на картинке:

Номер после LN является кодом SSID контроллера, тот же контроллер может установить другой код, когда в той же сетевой среде есть много контроллеров, он может различить. О настройке SSID, будет в деталях ниже.

Светодиодный контроллер Wi-Fi функция инструкции

1. инструкция о рабочем состоянии

2. Настройка номера SSID

В кодовый наборный используется для установки светодиодный-Wi-Fi контроллер Ssid номер, соответствующую таблицу, как ниже. Форма от 0 до 15, есть 16 кодов в общей сложности, поэтому наш номер Ssid крепится к LN001 до LN016. Это означает, что использовать наш продукт в той же небольшой области может установить 16 взаимной изоляции LAN, как только кодовый наборный изменился после того, как Коммутатор был набран, номер Ssid немедленно быть изменен, таким образом, вы должны отметить, что он должен искать и подключаться снова.

3. подключения светодиодный, порт питания

Светодиодная лента в соответствии с моделью подключает соответствующий порт.

4. Функция соответствия ключа

Первый раз используйте контроллер и пульт дистанционного управления, может быть, потому что адрес контроллера и адрес дистанционного управления не совпадают, это приведет к тому, что пульт дистанционного управления не может контролировать, в это время, необходимо использовать эту кнопку для сопоставления этого 2 адреса.

Способ использования: во-первых, нажмите кнопку контроллера «матч», в то же время нажмите любой ключ дистанционного управления, более 2 с, теперь индикатор дистанционного управления RF будет мерцать 3 раза, отпустите ключ «матч», затем закончите.

5. Функция ключа

Ключ “function”-это композитная кнопка, он имеет функцию переключения и изменения режима.

Функция инструкции: длительное время (более 2 с): ВКЛ./ВЫКЛ.;

Короткое нажатие (менее 1 с): изменение режима.

1. Панель контроллера имеет 64 точки касания, и функция, как показано ниже:

1. вкл/выкл, вы можете включить/выключить выход контроллера в любое время;

2. пауза, в динамическом режиме, вы можете остановить контроллер в текущем состоянии;

3. Эта кнопка имеет 2 функции:

Режим + ключ выбора, когда текущий шаблон управления является рисунком шкива (цвет), если необходимо

Реализуйте узор (цвет) в контроллере, можете нажать эту клавишу.

Кнопка переключения режима, для текущего режима управления, вы можете переключить M + ключ, который

Указан режим (цвет) в таблице.

4. Эта кнопка имеет 2 функции:

Режим-выбор ключа, когда текущий шаблон управления является рисунком шкива (цвет), если необходимо

Реализуйте узор (цвет) в контроллере, можете нажать эту клавишу.

Кнопка переключения режима, для текущего режима управления, вы можете переключить M + ключ, который

Указан режим (цвет) в таблице.

5. Кнопка управления яркостью на выходе, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Добавить 1, всего 32 уровня.

6. Кнопка управления яркостью на выходе, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Минус 1, всего 32 уровня.

7. ключ управления скорость вывода данных, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Добавить 1, всего 99 уровней.

8. ключ управления скорость вывода данных, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Минус 1, всего 99 уровней.

9. цветная сенсорная кнопка шкива, статический режим выбора кнопки, до 55 точек касания.

Эта кнопка имеет 2 функции:

Кнопка выбора статического цвета, когда текущий режим управления является режимом M

Ключ (цвет), если вы хотите реализовать статический цвет, можно нажать эту кнопку.

Кнопка выбора цвета шкива, можно выбрать из 55 видов статического режима

(Цвет от шкива).

2. Управление питанием: прекратите использовать пульт дистанционного управления более 20 с, пульт дистанционного управления войдет в

Состояние в режиме ожидания (неприкасаемое состояние), чтобы продлить срок службы батареи; слегка встряхнуть один раз, затем

Пульт вернется в нормальное рабочее состояние (touchable state).

Примечание: Этот пульт дистанционного управления может изменить только рисунок, яркость, скорость, если вы хотите

Чтобы изменить модель IC КОНТРОЛЛЕРА, точку поддержки IC, RGB sequency, затем необходимо

Подключите wifi через сотовый телефон для изменения.

7. контроллер встроенный режим таблицы

Источник питания nstall и светодиодное оборудование

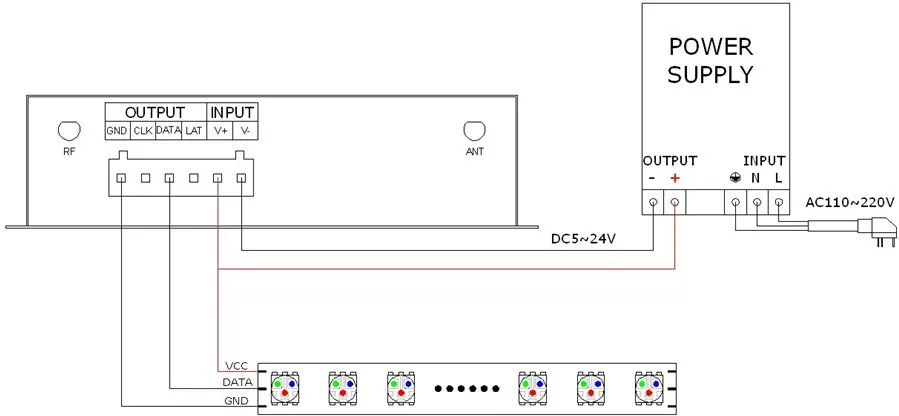

Эта Соединительная структура относится к структуре ящика, интерфейс устройства питания светодиодный А вместе, четыре интерфейса с одной левой стороны (GND, CLK, DATA, LAT)-это подключение светодиодное оборудование, пятым интерфейсом является подключение анода V + источника питания, шестым интерфейсом является подключение катода V-источника питания. Этот контроллер теперь может поддерживать 10 видов SPI полосы на рынке, следующим образом:

Проводки, как WS2811 UCS1903

Проводки, как WS2801 LPD6803 и т. д.
