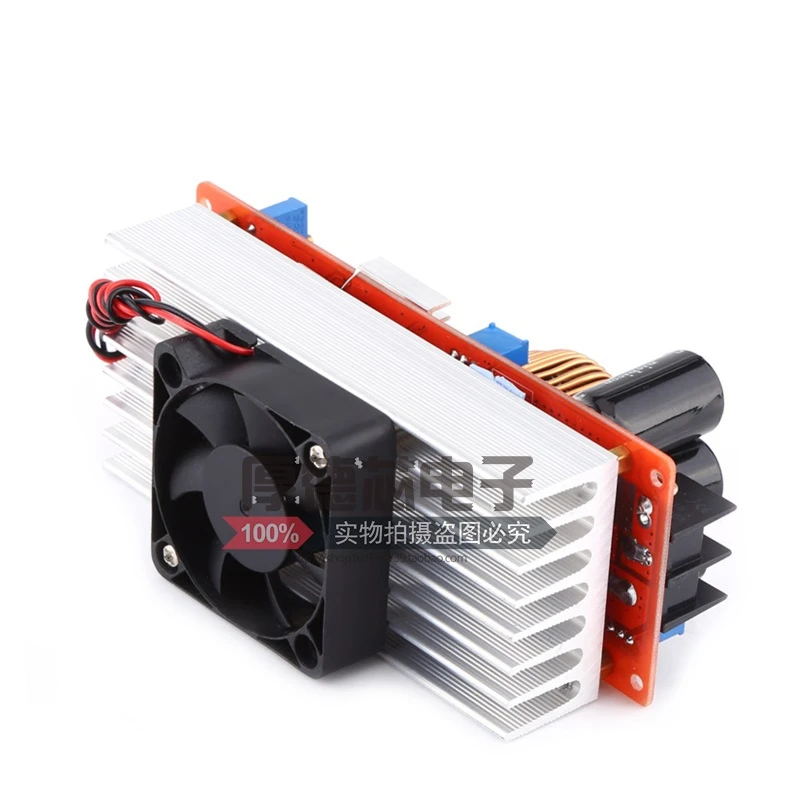

Will Electric Current Dc- Dc Direct Constant Voltage Constant Current Boost Power Supply Modular Electric Vehicle Boost Organ

Описание

Параметры:
Модульная Модель: SZ-BT07CCCV-D1
Наименование модуля: 1500 повышение ветрового контроля модуль постояннного тока
Свойства модуля: неизолированный модуль наддува (boost)
Вход напряжение: DC10-60V
Входной ток: 10-30 в входное напряжение, ток 30А
31-60 V входное напряжение, ток 25A
Статический рабочий ток: 15 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, тем выше статическое слишком ток увеличится)
Выходное напряжение: 12-90 в постоянно регулируется (по умолчанию выход регулируется до 19 в для отгрузки, если вам нужно настроить на другие значения напряжения, пожалуйста, поясните. Если есть покупатели мультиметра, они могут настроить самостоятельно.

Выходной ток: 20А Макс более 15А, пожалуйста, усилите тепловыделение (связанные с входным и выходным дифференциальным давлением, чем больше дифференциального давления, тем меньше выходной ток)
Диапазон постоянного тока: 0,8-20A (+/-0.3A)
Входное анти-обратное соединение: есть (150A мощность MOS анти-обратное)
Защита от низкого заряда батареи: с (8-50 в регулируемый) самовосстановление
Рабочая температура:-40 ~ + 85 градусов (пожалуйста, усилите тепловыделение при слишком высокой температуре окружающей среды).
Рабочая частота 150 кГц
Эффективность преобразования: 92%-97% (эффективность зависит от входного, выходного напряжения, тока и дифференциального давления, низкого дифференциального давления и высокой эффективности)
Защита от перегрузки по току: есть (вход более 35А, автоматическая защита, блок питания не повышается)
Защита от короткого замыкания: двойная защита от короткого замыкания (входной предохранитель 30A), безопасная в использовании.
Защита обратного подключения: есть (150A power MOS транзистор анти-реверс). Его можно перевернуть в течение длительного времени.
Способ установки: 4 3 мм медные Держатели
Режим проводки: клемма проводки (пожалуйста, используйте высокотоковый Чистый медный провод)
Размер модуля: 130 мм в длину, 52 мм в ширину и 84 мм в высоту (Высокая медная колонна и вентилятор), 130 мм в длину, 52 мм в ширину и 67 мм в высоту (высокая без медной колонны и вентилятора)
Модуль один Вес: 490 г

Выходная мощность: = входное напряжение * 30A, например вход 12 V * 30A = 360 W, Входное 12 V Мощность 360 W
Входное напряжение * 30A, например вход 24 в * 30A = 720 Вт, т. Е. Входная мощность 720 Вт при 24 В

Мощность Описание:
Так как входной ток 30А при 10-30 в и 25А при 31-60 в, выходная мощность зависит от входного напряжения. Чем выше входное напряжение, тем выше мощность.
Например, Входная мощность 12 в * 30А составляет 360 Вт, Входная мощность 24 в * 30А составляет 720 Вт, и входная мощность 25А составляет 900 Вт, когда входное напряжение 36 В.

Основные преимущества:
1. Блок питания состоит из четырех медных проводов 1,2 мм с двойным железом, кремнием и алюминием. 100 в/210A низкое сопротивление мощности MOS, высокая мощность и высокий ток вход, подходит для высокой мощности Светодиодный и мотор
2. С защитой от обратного соединения MOS, вместо того, чтобы беспокоиться о входном соединении, источник питания будет выгорать.
3. Защита от низкого заряда батареи не повреждает модуль питания и аккумулятор из-за переразрядки батареи при входе аккумулятора.
5. Утолщение радиатора и интеллектуальный вентилятор с контролем температуры для рассеивания тепла.

Напряжение регулирования:
В случае источника питания без нагрузки Отрегулируйте выходной терминал «V-ADJ» потенциометром с помощью отвертки (показанной на рисунке ниже) по часовой стрелке и против часовой стрелки. Из-за большой емкости выходной емкости, ответ будет медленным, когда выходное напряжение изменяется от высокого напряжения до низкого напряжения. Диапазон регулировки прибора меньше.

Управление током:
Против часовой стрелки Отрегулируйте потенциометр "CC A-ADJ" около 30 циклов, установите выходной ток для ZUI small, подключите с нагрузкой светодиодный аккумулятор, по часовой стрелке Отрегулируйте потенциометр "CC A-ADJ" до нужного вам тока. Для зарядки аккумулятора, после разрядки аккумулятора, получите выход, отрегулируйте CC A-ADJ к току, который вам нужен. При зарядке необходимо использовать разряженный Аккумулятор для регулировки, так как чем больше батарей остается, тем меньше ток зарядки. Выходная мощность по умолчанию регулируется на 3 А для отгрузки.Никогда не настраивайте ток с помощью короткого замыкания. Структура Цепи Модуля наддува не может быть отрегулирована с помощью короткого замыкания.

Регулировка защиты от низкого заряда батареи:
Защита от низкого заряда батареи в основном предназначена для предотвращения переразрядки батарей, когда входной источник питания-это аккумуляторы. Когда напряжение батареи слишком низкое, чтобы повредить модуль питания и когда входное напряжение батареи переключается, защита от низкого напряжения также должна быть настроена.
Метод 1: например, установите низкую защиту аккумулятора для батарей 12 В. Подключите напряжение 10 В на входе модуля питания и отрегулируйте RV1 (по часовой стрелке увеличено напряжение защиты, против часовой стрелки понижено напряжение защиты) с отверткой до включения света UVLO. В это время низкое напряжение защиты аккумулятора составляет 10 В. Когда напряжение батареи опускается до 10 в, модуль питания не поднимается (входное напряжение равное выходному напряжению), но только входное напряжение. Когда напряжение выше 10 в, источник питания будет автоматически запускаться и повышаться.
Метод 2: Если лампа UVLO на плате выключена, поверните потенциометр RV1 против часовой стрелки, включите лампу UVLO и дважды Включите ее по часовой стрелке. Если лампа UVLO включена, включите потенциометр RV1 по часовой стрелке, выключите лампу UVLO, а затем дважды Включите ее. (Подходит для напряжения 8-45 В)
