Описание
Особенности
Диапазон измерений-100 кПа ~ 0x. .. 1000kPa
Технология MEMS
Датчик формы
SOP или DIP посылка
Для некоррозионных газов
Диапазон рабочих температур:-30'C ~ + 100'C
ЧипЗадняя камера давления
Pin выбирается направление
Приложений
Электронные тонометры, вентиляторы, кислородные аппараты, мониторы и другие медицинские области
Датчик давления в шинах, карта, усилитель руля, силовые тормоза и другая Автомобильная электроника
Массаж, массажные кресла, надувные кровати и другие спортивные и тренажеры
Стиральная машина, пиво, кофемашины, аварийные огни, пылесосы, очиститель воды, манометр, пневматические компоненты

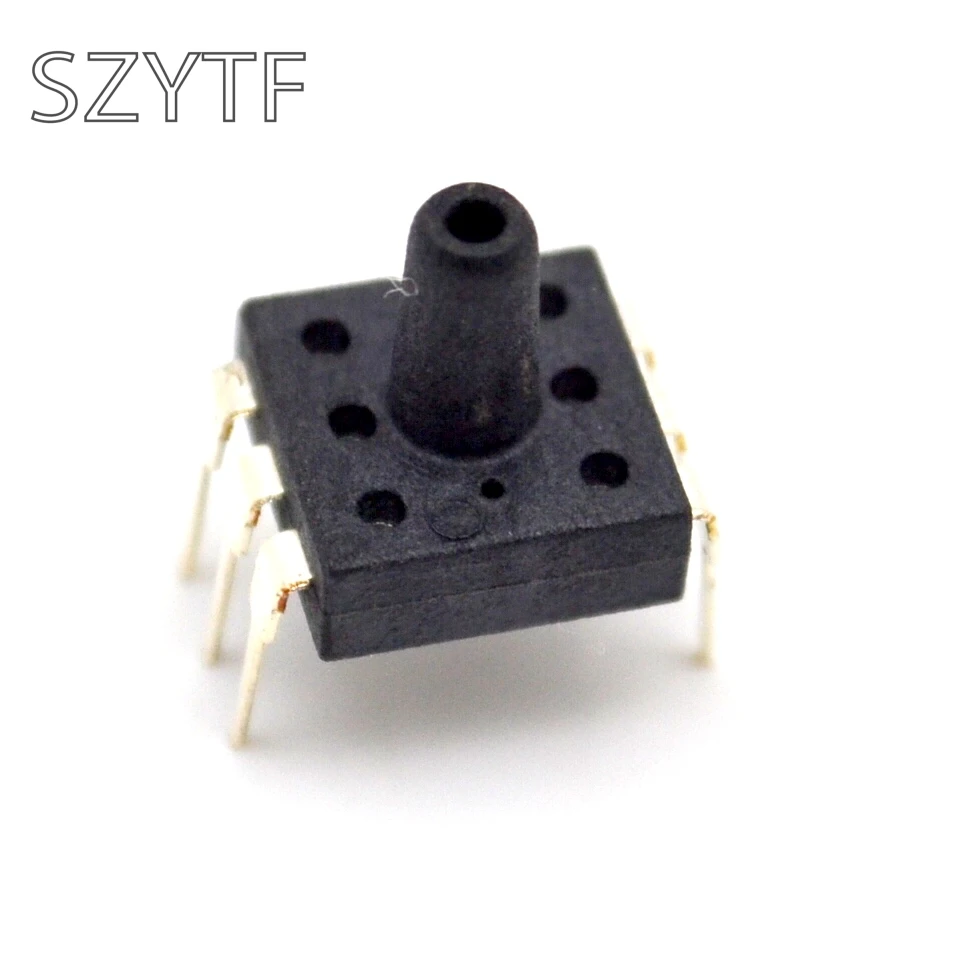

Описание продукта:
XGZP Тип пьезорезистивный чувствительный элемент давления является датчиком давления, подходящим для биомедицинской, автомобильной электроники, которая является частью основной обработки с помощью технологии MEMS Пьезорезистивный Датчик давления. Чувствительная к давлению пленка интегрирована чипом эластичной пленкой, состоящей из четырех резисторов, четыре варистора формировали пшеничный мост конфигурации, мост, когда есть давление, генерируемое при упругой пленке-и один из силы нажатия в выходной сигнал напряжения, который линейно пропорциональен.
XGZP Тип чувствительный к давлению элемент с использованием стандартных snap6 установленных и OEM деревень DIP6 форм элементов, поверхностного монтажа пользователя или двойной Встроенный установки
Хорошая линейность, повторяемость и стабильность, высокая чувствительность, использование пользователя для отладки интегральной схемы или операционного усилителя и выхода и компенсации температурного дрейфа.
Структурные свойства
Чип датчика давления: Кремний
Свинец: золото
Посылка: PPS материал
Штырь: Посеребренная медь
Вес нетто: около 0,4 г
Электрические характеристики
Источник питания: ≤10в постоянного тока или ≤3 0 мА постоянного тока.
Входное сопротивление: 4kQ ~ 6kQ; Выходное сопротивление: 4kQ ~ 6kQ
Сопротивление изоляции: 100MQ, 100VDC ③ допустимая перегрузка заряда:
100 ~ 10Ra .. 200 КПА: 2 раза полная шкала
100 ~ 500xe-700kPa:. 1 5 раз полная шкала
Исходных условиях
Измеряя средство: воздух
Средняя температура: (25 человек 1) C
Температура окружающей среды: (25 почвы 1) C
Вибрация: 0. 1 г (1 м/с) Макс.
Влажность: (50% Tween 10%) RH
Мощность: (5 почвы 0,005) В постоянного тока
Примечания:
1, преобразование давления:. 100 кПа = O 1 МПа = 1 бар & asymp; 14.5PSI & asymp; 750 мм рт. Ст.
2, давление перегрузки является максимальным давлением в устройстве, чтобы обеспечить точность помещения может выдержать.
3. Давление разрыва-это максимальное давление, которое может выдержать устройство. Если он превышает этот порог, устройство может привести к необратимым повреждениям. 4, точность устройства будет зависеть от ряда основных параметров индикаторов:
Линейность: является максимальной разницей между выходной кривой измерительного устройства при давлении в пределах диапазона, фактический выход и теоретические входные и выходные изменения линейно.
Гистерезис: максимальное отклонение устройства при комнатной температуре, между повышением от нулевого до полного масштабирования процесса при том же процессе и понижением точек давления.
Характеристики
- Бренд
- SZYTF
- Тип
- Датчик вакуума
- Выход
- Коммутирующий датчик
- Материал
- Металл
