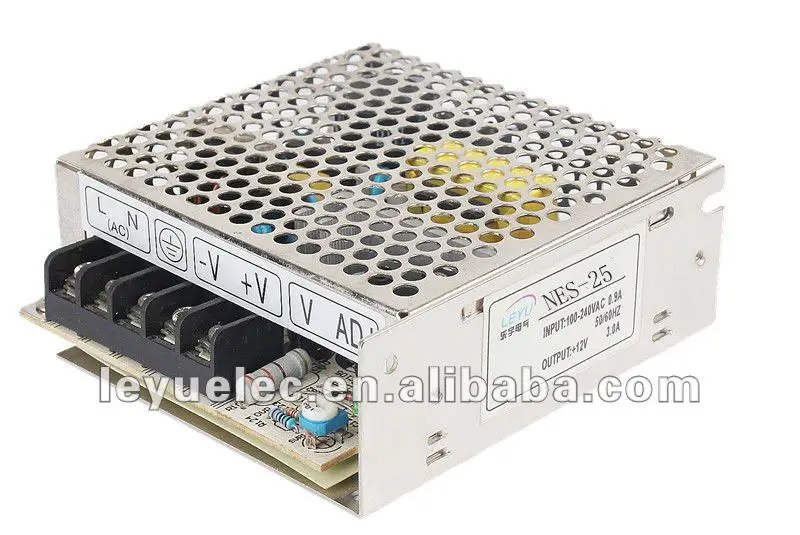

Технические характеристики: 25 Вт Одиночная Выходная коммутация питания нес-25 серия Особенности: Универсальный сетевой вход/полный диапазон Защита: короткого замыкания/перегрузки/за напряжением Охлаждение с помощью бесплатной воздушной конвекции 100% полная нагрузка сжигание-в испытании Гарантия 1 год
| Спецификация |
| Выход
|
| Модель | NES-25-5 | NES-25-12 | NES-25-15 | NES-25-24 | NES-25-48 |
| DC Напряжение | 5 В | 12 В | 15 В | 24 В | 48 В |
| Номинальный ток | 5A | 2.1A | 1.7A | 1.1A | 0.57A |
| Текущий диапазон | 0 ~ 5A | 0 ~ 2.1A | 0 ~ 1.7A | 0 ~ 1.1A | 0 ~ 0.57A |
| Номинальная Мощность | 25 Вт | 25.2 Вт | 25.5 Вт | 26.4 Вт | 27.36 Вт |
| Пульсация и Шум | 80mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 240mVp-p |
| Напряжение adj. Диапазон | 4.75 ~ 5.5 В | 10.8 ~ 13.2 В | 13.5 ~ 16.5 В | 21.6 ~ 26.4 В | 43.2 ~ 52.8 В |
| Напряжение толерантности | ± 0% | ± 0% | ± 0% | ± 0% | ± 0% |
| Линии регулирования | ± 5% | ± 5% | ± 5% | ± 5% | ± 5% |
| Регулировка нагрузки | ± 5% | ± 5% | ± 5% | ± 5% | ± 5% |
| Установка, подъем ВРЕМЯ | 500 мс, 30 мс/230vac 1200 мс, 30 мс/115vac при полной нагрузке |
| Время удержания | 50 мс/230vac 10 мс/115vac при полной нагрузке |
| Вход
|
| Напряжение диапазон | 85 ~ 264vac 120 ~ 370в DC |
| Диапазон частот | 47 ~ 63 Гц |
| Эффективность | 78% | 83% | 84% | 86% | 86% |
| Переменного тока | 0.55a/115vac 0.35a/230В AC |
| Пусковой ток | Холодный старт 45A |
| Ток утечки | <2mA/240VAC |
| Защита |
| Над нагрузкой | 110 ~ 150% Номинальная выходная мощность |
| Тип защиты: режим hiccup, recovers автоматически после устранения неисправности удален |
| Более Напряжение | 5.75 ~ 6.75 В | 13.8 ~ 16.2 В | 17.25 ~ 20.25 В | 27.6 ~ 32.4 В | 55.2 ~ 64.8 В |
| Тип защиты: выключение o/p напряжения, повторное питание на восстановление |
| Среда |
| Рабочая температура. | -20 ~ + 60 (см. "деревочный кривая") |
| Рабочая влажность | 20 ~ 90% RH без конденсации |
| Температура хранения., Влажность | -40 ~ + 85, 10 ~ 95% RH |
| Temp. Коэффициент | ±0 0. 03%/(0 ~ 45) |
| Вибрации | 10 ~ 500 Гц, 2 г 10 мин../1 цикл, период для 60 мин.. Каждый по x, y, z оси |
| Безопасность и emc |
| Детская безопасность стандартов | Дизайн см. UL60950-1, cb (IEC60950-1), ccc GB4943 |
| Выдержать Напряжение | I/p-o/p: 3 KvAC I/p-fg: 1.5 kvac o/p-fg: 0.5 kvac |
| Сопротивление изоляции | I/p-o/p, i/p-fg, o/p-fg: 100 м Ом/500В DC/25/70% rh |
| EMC выбросов | Соответствие требованиям en55022 (cispr22) Класс B,-3 |
| EMC иммунитет | Соответствие требованиям, 3, 4, 5, 6, 8,11, EN55024, уровень легкой промышленности, критерии A |
| Другие |
| Размеры | 99*82*35 мм (Д * Ш * В) |
| Вес | 0.3 кг |
| Упаковка | 45 шт./14.5 кг/0.66 cuft |
| Примечание |
1. все параметры, не упомянутые специально, измеряются при вводе 230vac, номинальной нагрузке и 25 температуры окружающей среды. 2. пульсация и шум измеряются на 20 мГц полосы пропускания с помощью 12 ”витой пары-провода прекращены с 0.1 мкФ и 47 мкФ параллельного конденсатора. 3. терпимость: включает в себя установление допуска, линейное регулирование и регулирование нагрузки. 4. Регулирование линии измеряется от низкой линии до высокой линии при номинальной нагрузке. 5. регулирование нагрузки измеряется от 0% до 100% номинальной нагрузки. 6. Блок питания считается компонентом, который будет установлен в конечное оборудование. Заключительное оборудование должно быть повторно подтверждено, что оно все еще соответствует директивам emc. |
Подробный чертеж:
|
