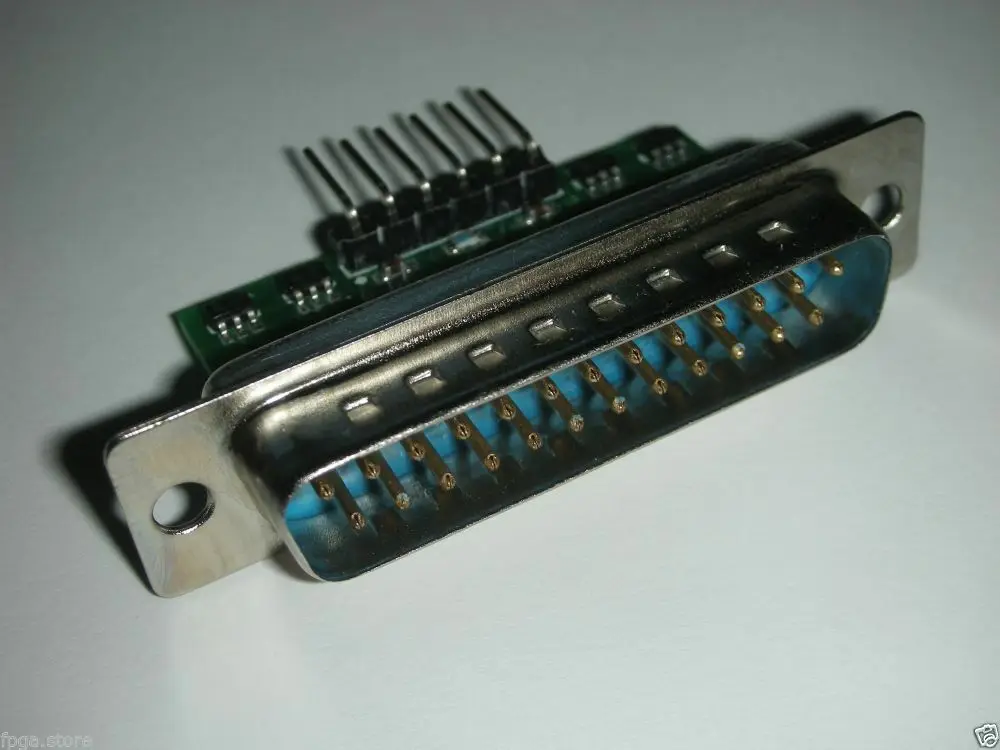

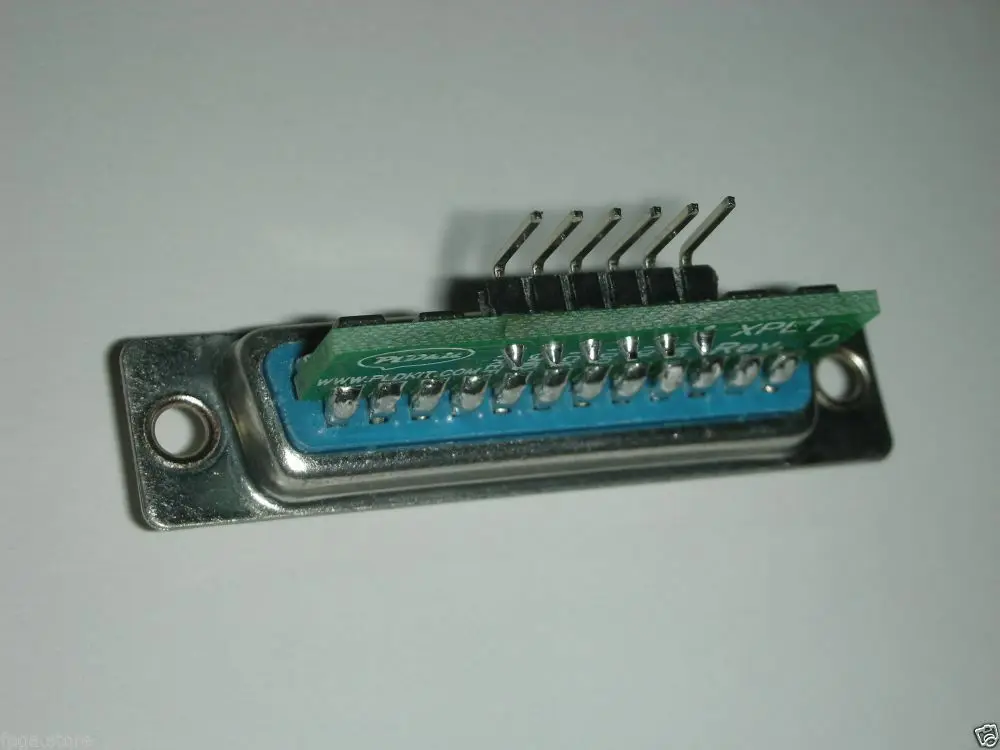

XPL1 LPT JTAG XILINX полированный параллельный программирующий кабель для iMPACT FPGA, CPLD

XPL1 XILINX LPT JTAG программист предназначен для программирования ппвм XILINX/CPLD/FLASH ICs.Он прост в использовании, имеет небольшие размеры и поддерживает широкий диапазон напряжений цепи Vref JTAG.

Особенности

· Буферный порт для программирования JTAG устройств. Vref 1,65-5,5 В

· Программист работает от Vref

· 2,54 мм Шаг 6 pin Заголовок JTAG

· Малый PCB контур

· С включенным кабелем и адаптером, он может быть подключен к любому разъему шаг 2,54 мм и к стандартному разъему XILINX шаг 2 мм

· Этот кабель поддерживается программным обеспечением XILINXs iMPACT и ChipScope.

ЯИнструкция:

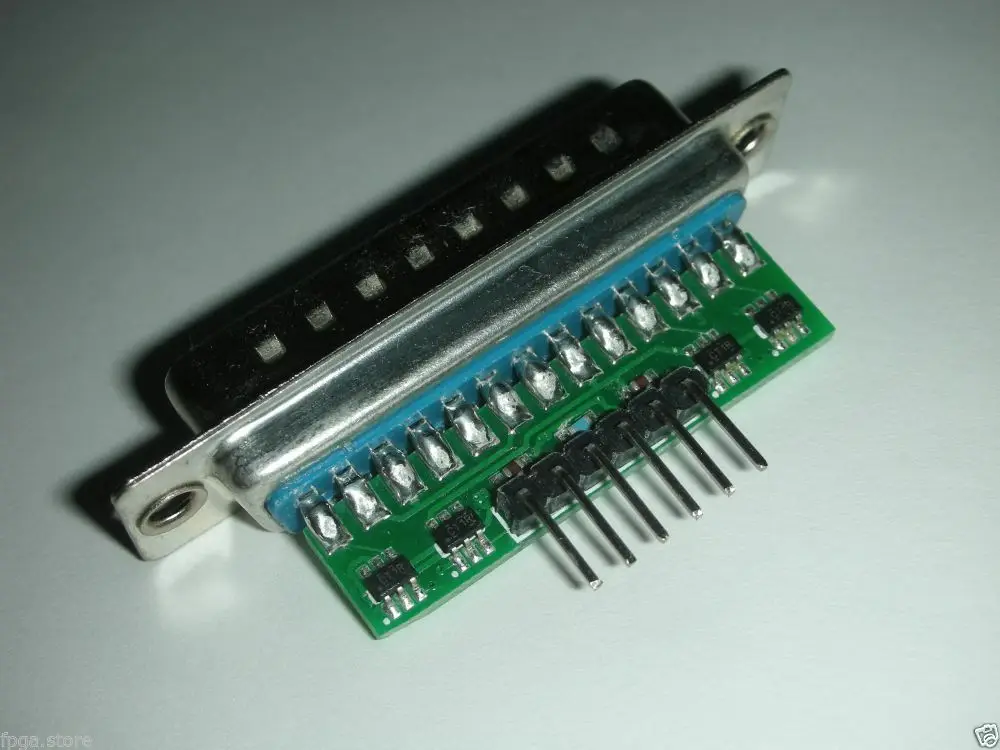

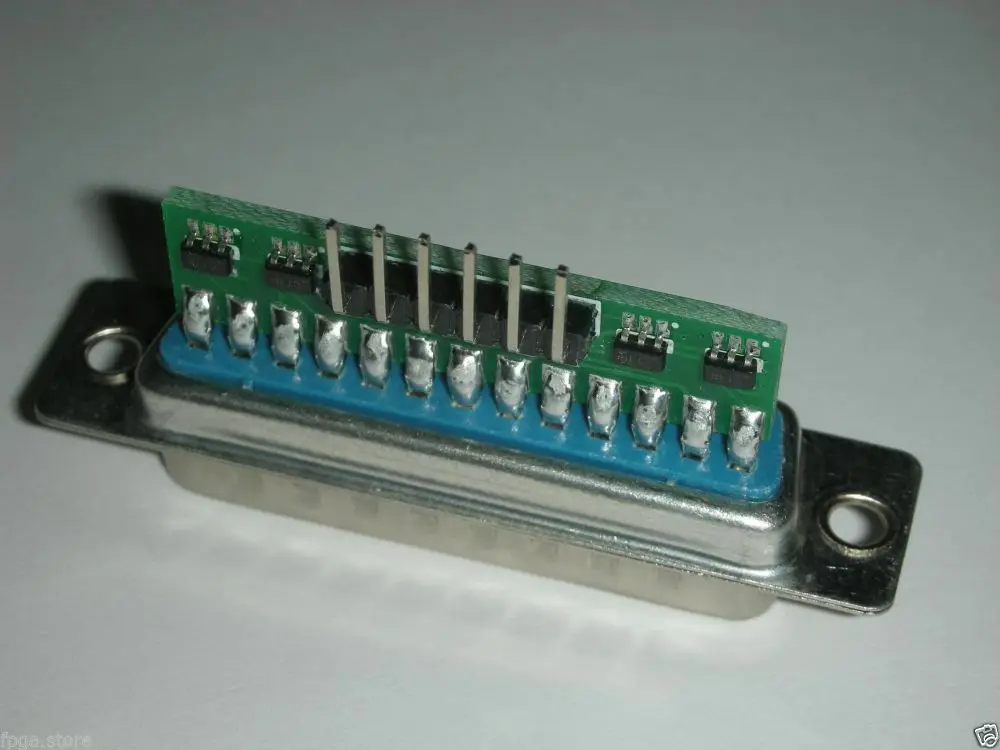

XPL1 имеет бортовой буфер IC. Они необходимы для усиления тока вождения и расширения поддерживаемых уровней напряжения. Буфера IC подключены к 6 pin Заголовок JTAG J2, с 2,54 мм шаг. Программист питается от внешнего напряжения Vref JTAG. Vref напряжение должно совпадать с JTAG сигналами напряжения. Программист может работать с Vref от 1,65 в до 5,5 В. Это включает 1,8 в, 2,5 в, 3,3 В и 5 в стандартные уровни сигнала.

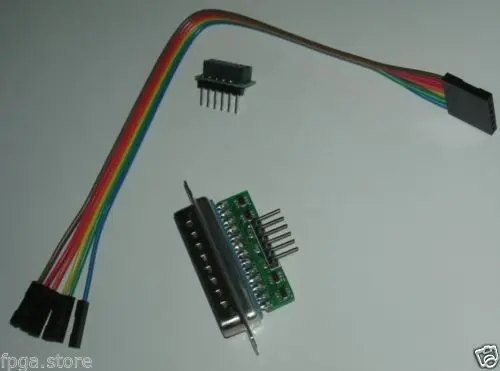

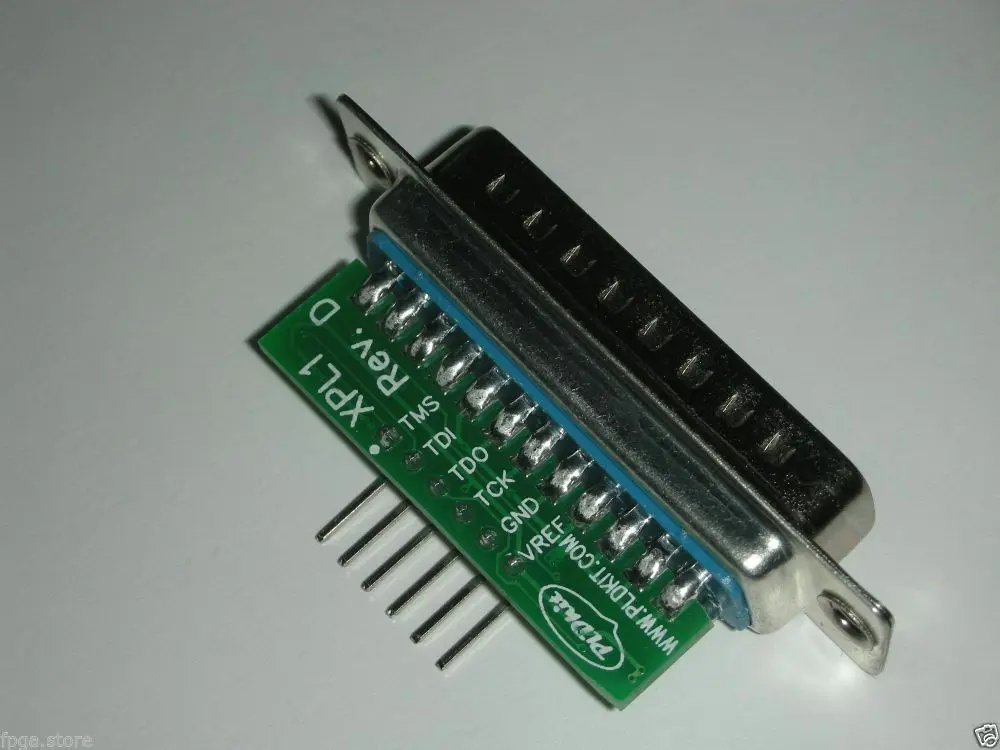

Посылка включает в себя ключевой программист, usb кабель, и адаптер для 14-контактный разъем. Программист имеет LPT разъем с одной стороны, и 6-pin разъем для мужчин с другой стороны. Кабель имеется в наличии 6-pin, 2,54 мм pitch, разъем с одной стороны, и отдельные 1-контактный, 2,54 мм pitch, гнездовые разъемы, для каждого провода с другой стороны. Адаптер имеет 6-pin, 2,54 мм pitch, разъем для мужчин с одной стороны, и 14-контактный, 2 мм pitch, женский разъем с другой стороны. Места сигнала JTAG помечены на печатной плате.
