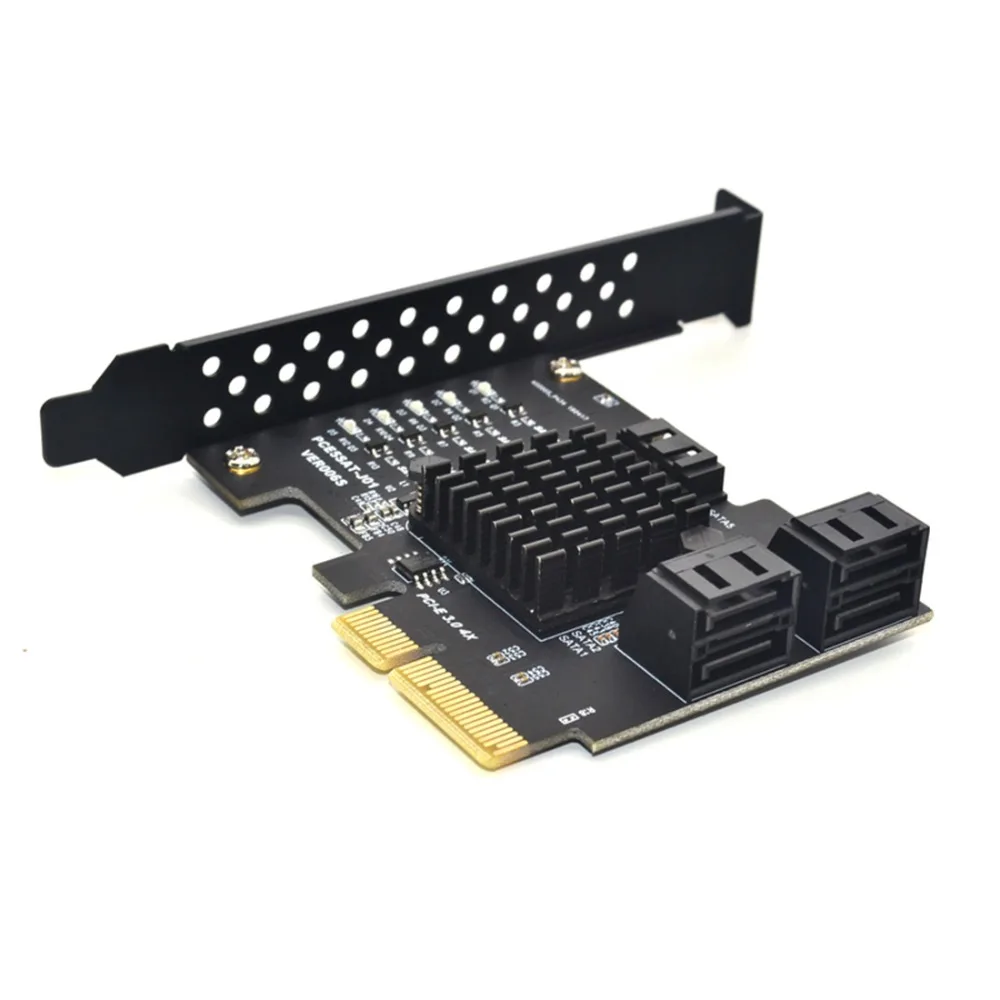

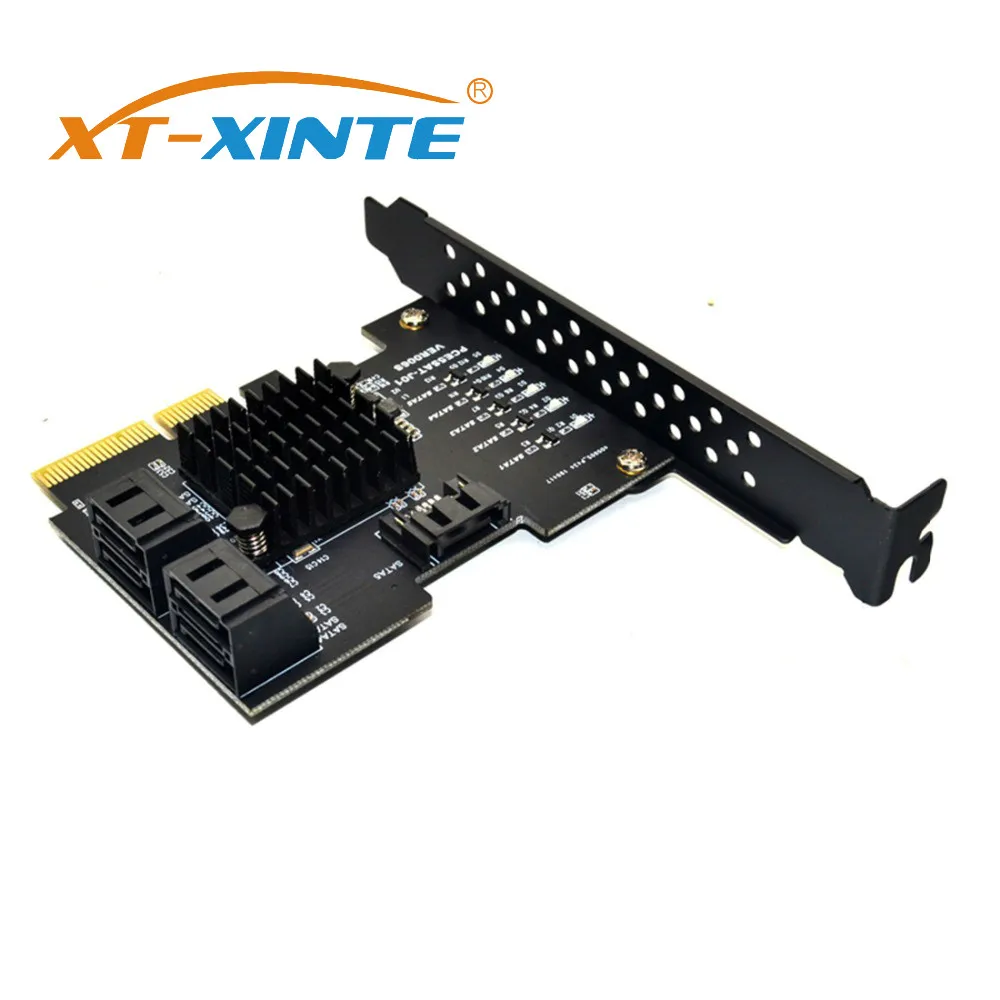

XT-XINTE SATA 3,0 к PCI Express карты расширения 5 портов 4X Gen 3 PCI Express SATA адаптер SATA 3 конвертер постоянного тока с радиатором JMS585 чип

Технические характеристики изделия:

Совместимость со спецификацией Serial ATA 3,0, обратная совместимость с SATA2.0 SATA1.0

Совместимость со Спецификацией PCI-Express v2.0 и обратная совместимость с PCI-Express v1.0.

Поддержка скорости передачи данных 6,0 Гбит/с, 3,0 Гбит/с и 1,5 Гбит/с

Поддержка Gen 1i, Gen 1x, Gen 2i, Gen 2 m, Gen 2x и Gen 3i.

Поддержка 5 SATA полная скорость

Поддержка режима AHCI1.0 и IDE

Поддержка собственной команды queue (NCQ)

Поддержка FIS основана на переключателе мультипликатора порта или коммутации команды.

Поддержка горячей замены и горячей замены.

Совместимость с жесткими дисками SATA6G, 3g и 1,5G

Интерфейс шины: PCI-Express x2 GEN3 слот (на самом деле PCI-E X2 сигнал, интерфейс X4)

Интерфейс расширения: 5 SATA3.0 интерфейсов

Системные требования: один слот PCI Express X4 доступен, поддерживающий Оба разъема PCI-E X8 X16

Операционная система: Windows10/8/7/Vista (32/64 бит)/Vista (32/64 бит)/XP/2003/2008/linux

PCIE к SATA3.0 riser card используется следующим образом:

Во-первых, системный диск и PCIE к SATA3.0 riser card условия подключения и решения:

1. Режим интерфейса SATA PCIE к SATA3.0-режим AHCI, если вы хотите подключить системный диск на нашей карте. Посылка заключается в том, что ваш системный диск должен быть установлен в режиме AHCI при установке системы на материнской плате. В противном случае система не может быть загружена через карту адаптера.

2. если определяется, что система установки интерфейса SATA, вставленная в материнскую плату, является режимом AHCI, то Вы можете непосредственно вставить жесткий диск в нашу карту, затем введите системную плату, чтобы установить системный диск в качестве первой загрузки.

3, вышеуказанные два условия доступны, если он все еще не может начать или повторно перезагрузить. Возможно, что интерфейс жесткого диска материнской платы коллизирует с нашей адаптерной картой. Решение состоит в том, чтобы войти в системную плату, установить вариант интерфейса жесткого диска материнской платы для отключения и сохранить перезапуск для запуска системы.

Во-вторых, общий диск и PCIE к SATA3.0 условия подключения и решения:

1. когда системный диск вставляется на материнскую плату, Обычный диск вставляется в PCIE на карту SATA3.0, после чего при запуске необходимо обнаруживать только информацию о картах адаптера и модель нормального диска.

2. Если состояние 1 установлен, или система не может быть запущена, то вы должны войти в BIOS материнской платы и установить системный диск на первую загрузку.

В-третьих, системный диск и Обычный диск и PCIE для подключения и решения SATA3.0:

1. посылка, если системным диском с оригинальной установленной материнской платой является тест режима AHCI, можно использовать следующие методы для достижения, если это режим IDE установленная система, затем вы можете только переустановить систему через PCIE в SATA3.0.

2, устанавливается 1 условие, вы не можете начать ввод материнской платы, установите системный диск на первую загрузку.

3. Состояние 1,2 устанавливается, если оно все еще не может быть начато. Может быть Интегрированный интерфейс SATA, введите системную плату, чтобы установить SATA для отключения.

Упаковочные аксессуары:

Карта расширения SATA3.0 * 1
