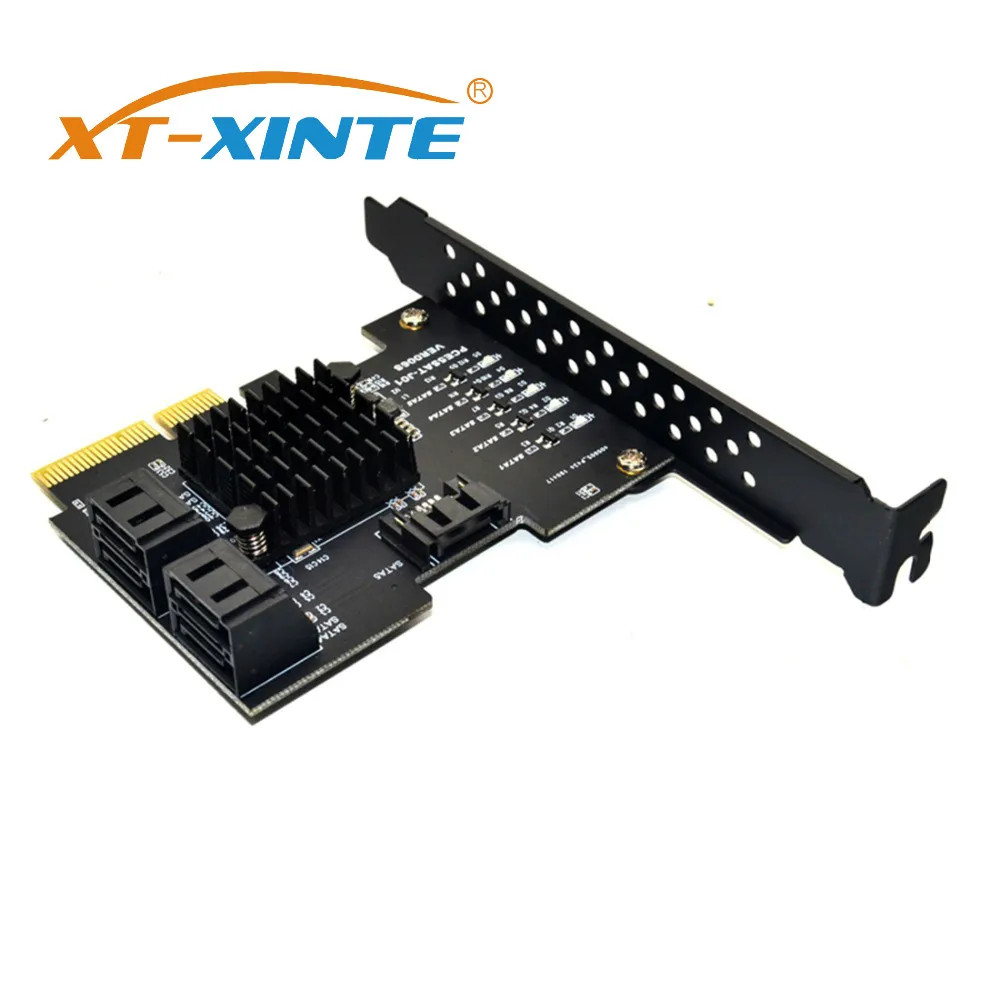

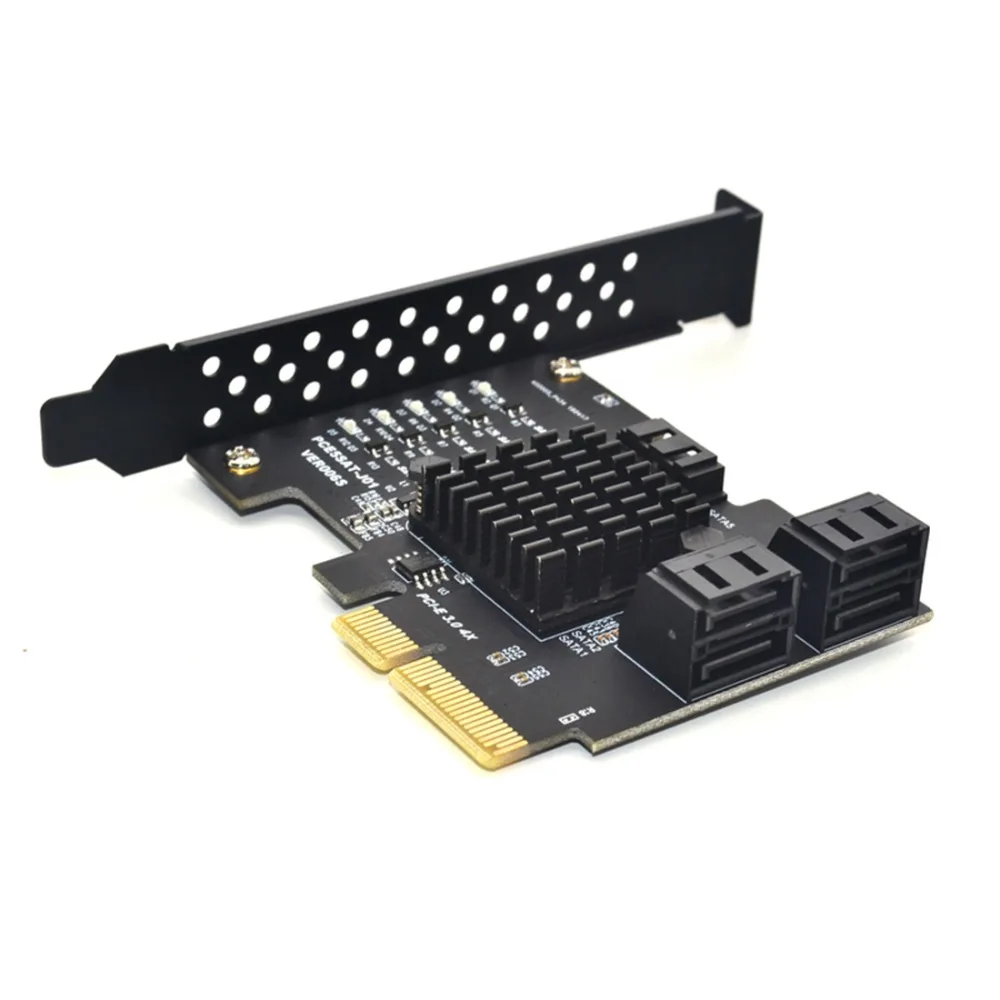

XT-XINTE SATA 3,0 к PCIe Плата расширения 5 портов 4X Gen 3 PCI Express SATA адаптер SATA 3 конвертер с теплоотвода JMS585 чип

Технические характеристики изделия:

Совместимость со спецификацией Serial ATA 3,0, обратная совместимость с SATA2.0 SATA1.0

Совместимость со Спецификацией PCI-Express v2.0 и обратная совместимость с PCI-Express V1.0.

Поддерживает скорость связи 6,0 Гбит/с, 3,0 Гбит/с и 1,5 Гбит/с

Поддержка Gen 1i, Gen 1x, Gen 2i, Gen 2 m, Gen 2x и Gen 3i.

Поддержка 5 SATA полная скорость

Поддержка режима AHCI1.0 и режима IDE

Поддержка собственной командной очереди (NCQ)

Поддержка FIS на основе порта мультипликатора или командной коммутации.

Поддержка горячей замены и горячей замены.

Совместимость с жесткими дисками SATA6G, 3g и 1,5G

Интерфейс шины: слот PCI-Express x2 GEN3 (на самом деле сигнал PCI-E X2, интерфейс X4)

Интерфейс расширения: 5 интерфейсов SATA3.0

Системные требования: имеется один слот PCI Express X4, поддерживающий Оба разъема PCI-E X8 X16

Операционная система: Windows10/8/7/Vista (32/64 бит)/Vista (32/64 бит)/XP/2003/2008/linux

Переходная карта PCIE-SATA3.0 используется следующим образом:

Во-первых, системные диски и PCIE к SATA3.0 riser card условия подключения и решения:

1. Режим интерфейса SATA PCIE к SATA3.0 является режимом AHCI, если вы хотите подключить системный диск на нашей карте. Посылка заключается в том, что ваш системный диск должен быть установлен в режиме AHCI при установке системы на материнскую плату. В противном случае система не может быть загружена через карту адаптера.

2. если определяется, что система установки интерфейса SATA на системном диске, вставленном в материнскую плату, является режимом AHCI, то Вы можете непосредственно вставить жесткий диск в нашу карту, затем войдите в биос материнской платы, чтобы установить системный диск в качестве первой загрузки.

3, вышеуказанные два условия доступны, если он все еще не может начать, или повторно перезагрузить. Возможно, что интерфейс жесткого диска материнской платы коллизируется с нашей картой адаптера. Решение состоит в том, чтобы войти в биос материнской платы, установить режим интерфейса жесткого диска материнской платы отключенным, и сохранить перезапуск для запуска системы.

Во-вторых, общий диск и PCIE к SATA3.0 условия подключения и решения:

1. когда системный диск вставлен на материнскую плату, Обычный диск вставляется в карту PCIE to SATA3.0, тогда при запуске необходимо определить только информацию о карте адаптера и обычную модель диска.

2. Если условие 1 установлен, или система не может быть запущена, то необходимо войти в биос материнской платы и установить на системном диске первую загрузку.

В-третьих, системный диск и Обычный диск и PCIE к SATA3.0 подключение и решение:

1. посылка, если системный диск с оригинальной материнской платой, установленной системой, является тестом режима AHCI, можно использовать следующие методы для достижения, если это режим IDE, установленный системой, тогда можно только переустановить систему через PCIE на SATA3.0.

2, 1 Условие устанавливается, вы не можете начать вход в биос материнской платы, установите системный диск на первую загрузку.

3. Условие 1,2 устанавливается, если оно все еще не может быть начато. Может быть проблема с интегрированным интерфейсом SATA, пожалуйста, войдите в биос материнской платы, чтобы установить значение SATA для отключения.

Комплект поставки:

Карта расширения SATA3.0 * 1
