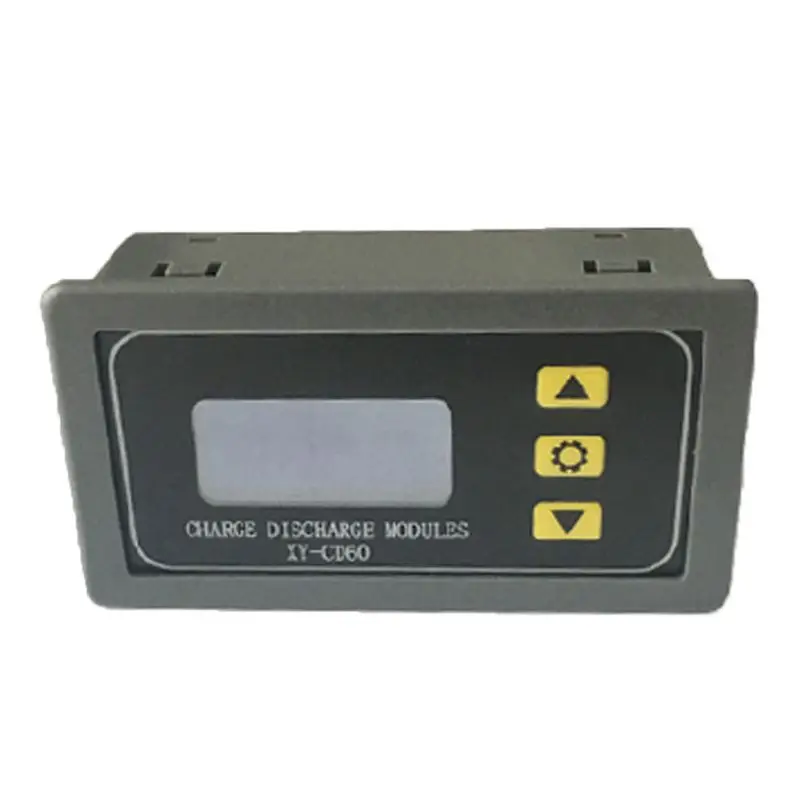

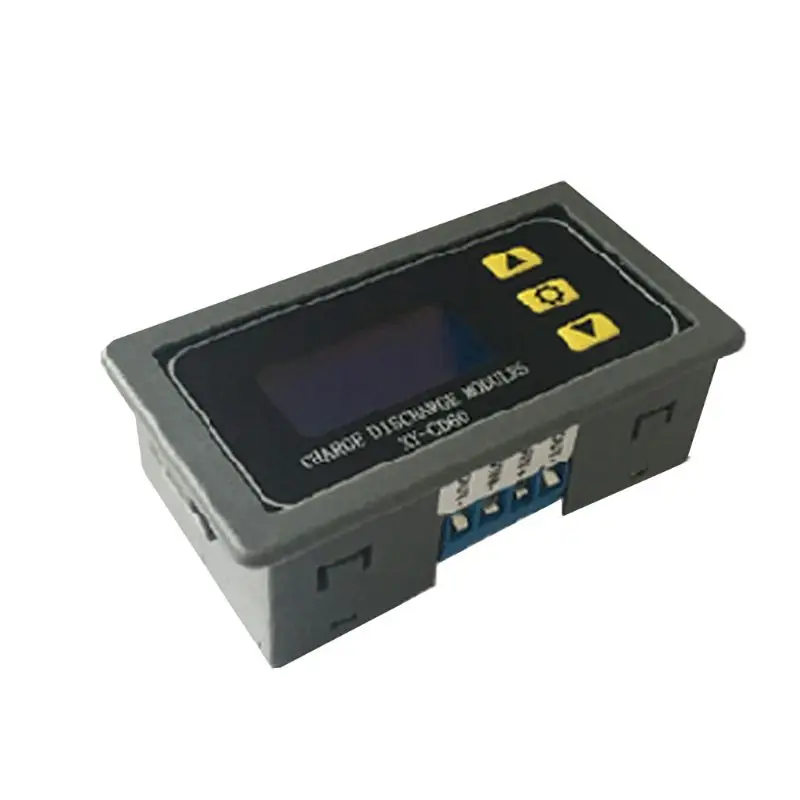

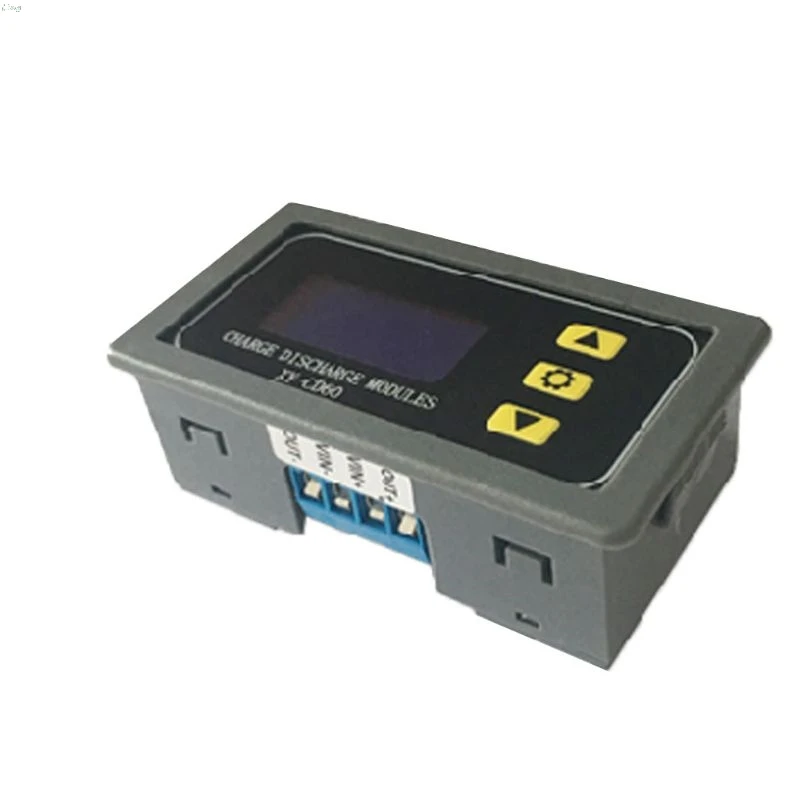

XY-CD60 модуль управления зарядным устройством на солнечной батарее, DC6-60V контроль разряда зарядки, защита от низкого напряжения

Описание

100% Новинка и высокое качество
Особенности:
Изготовлен из высококачественного материала, прочный, прочный и практичный в использовании.
Отлично подходит для фиксации перегрузки и низкого напряжения, защищает аккумулятор от пониженного напряжения, защищает аккумулятор от перезарядки, а также защищает управление нагрузкой, продлевает срок службы батареи.
При недостаточном напряжении аккумулятора отсоедините нагрузку и Подключите зарядное устройство. Когда напряжение батареи слишком высокое, отсоедините зарядное устройство и Подключите нагрузку.
Регулируемые параметры и ЖК-экран, показывают вам параметры четко, просты в использовании.
С регулируемым напряжением 6-60 в, он подходит для батарей, литиевых батарей и т. Д.
Параметры:
Материал: Пластик
Модель: XY-CD60

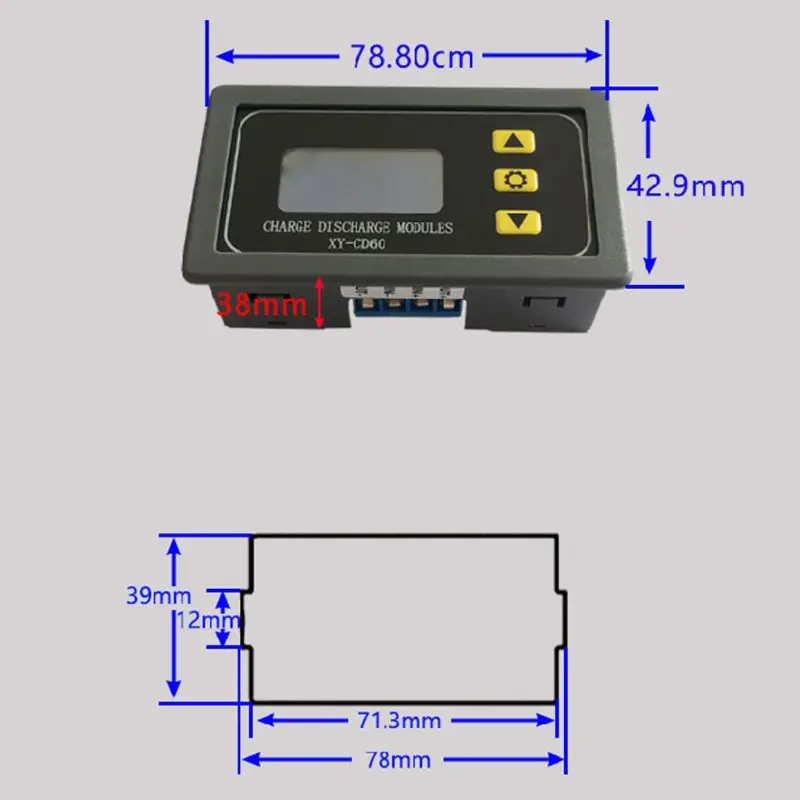

Размер: app.79 x 43x38 мм/3,11x1,69x1,50 дюймов
Напряжение управления: 6-60 в
Режимы: режим зарядки; режим выгрузки
Цвет: как показано на картинке
Количество: купальное полотенце, 1 шт
Режим зарядки в:
Путем установки верхнего предельного напряжения и нижнего предельного напряжения dn; когда напряжение батареи меньше или равно нижнему предельному напряжению dn, реле включается, и зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи больше или равно верхнему предельному напряжению вверх, Реле отключается для завершения автоматической зарядки; когда реле включается, мерцает, указывая, что оно заряжается.
Режим выгрузки:
Путем установки верхнего предельного напряжения и нижнего предельного напряжения dn; когда напряжение батареи больше или равно верхнему предельному напряжению вверх, реле включается и начинает разрядку; когда напряжение батареи меньше или равно нижнему предельному напряжению dn, Реле отключает и завершает функцию автоматической разрядки; когда реле включается, выход мерцает, указывая, что оно разрядится.
Обратите внимание:
Этот продукт является простым контроллером напряжения. Он может включать и выключать выход с помощью реле. Он только играет роль переключения, и не может изменить напряжение.
Функциональный Инструкция:
1. Расчет процентного напряжения: Напряжение батареи/(верхнее напряжение-нижнее напряжение)
2. Ключевые функции:
Завершение вызова: короткое нажатие дисплей % и время, нажмите и удерживайте кнопку в течение 5 секунд, чтобы переключить режим, режим зарядки: в режиме разряда: наружу.
Набор: короткое нажатие для проверки параметров, заданных в настоящее время; длинное нажатие для входа в интерфейс настройки параметров, настройка: верхний предел напряжения, dn: напряжение
Нижний лимит, OP: время включения, dOP: время задержки включения (0-999 секунд), FOP: принудительное время включения (0-10 секунд) В режиме разряда.
Вниз: выключить/включить электрическое реле (функция аварийной остановки) выключить, ЖК-дисплей выключить, реле отключение: Длительное нажатие для установки состояния ЖК-дисплея
Подсветка, L-P: выключение подсветки постоянная яркость, включение: подсветка автоматически гаснет через 5-10 минут; после тушения нажмите
Любые ключи для пробуждения.
3. Настройка параметров
A. Введите интерфейс настройки параметров, нажав на набор;
B. После ввода интерфейса настройки параметров, Переключайте параметры настройки коротким нажатием набора;
C. После выбора параметров, его можно установить клавишей вверх/вниз, поддерживая короткое нажатие или длительное нажатие.
D. Если вы хотите установить другие параметры, Повторите шаги b и c;
E. После того, как все параметры установлены, нажмите и удерживайте кнопку для выхода и сохранения;
3,1 функция контроля времени зарядки/разрядки
1) Когда параметр времени OP не является нулевым, начните контроль времени зарядки/разрядки.
2) Когда реле включает заряд/разрядку, начинается обратный отсчет; когда оно завершено, реле автоматически отключается для завершения
Процесс зарядки/разрядки; если время завершено, в режиме зарядки, напряжение обнаружения меньше, чем нижнее предельное напряжение dn или в
Режим разряда, напряжение обнаружения больше, чем верхний предел напряжения вверх, и функция контроля времени зарядки автоматически поворачивается
Включением/выключением не начнет мигать. Индикация H: ER напоминает пользователям, что установка параметров времени является неразумной; нажмите любую клавишу, чтобы остановить мерцание;
3) когда контроль времени зарядки/разрядки не включен, продукт будет записывать Полное время. При входе в интерфейс отображения времени,
Мигание показывает время зарядки, затем выход из интерфейса отображения времени или очистка при следующем включении зарядки (реле включено).
3,2 автоматическое определение параметров:
При установке и выходе параметров, если нижний предел напряжения DN больше верхнего напряжения вверх, система будет мерцать, чтобы отобразить "ERR" в качестве напоминания.
3,3 функция отложенного включения (0-999 секунд):
Выполнение заряда/разряда, интервал между повторным открыванием;
3,4 время запуска (0-10 с):
После удовлетворения состояния проводимости реле, реле должно включаться (0-10 с), чтобы снова определить напряжение батареи. Эта функция в основном предназначена для разрядки. Некоторые тестовые нагрузки мгновенно потянет нижнее предельное напряжение в момент проводимости, что приведет к отключению реле и выходу из строя нормального процесса разряда.
Анализ общих неисправностей:
Вопрос 1: Сколько уровней V подходит для использования? Сколько V Напряжение делает этот модуль?
Ответ 1: данная модель подходит для использования в диапазоне минимум 6 в, максимальное напряжение 60 в и максимальный уровень расходов 48 в, потому что 48 V батарея полностью заряжена, электро-около 60 V, а затем горит на высшем уровне. Если ваша батарея если сумма вашего заказа превышает 48 V, то, пожалуйста, выберите другую страну или регион.
В2: реле щелкает после включения питания! Мерцает ли светильник?
A2: это объясняется тем, что ваш зарядный ток никель-металл-слишком велик или емкость аккумулятора слишком мал. После того, как батарея работает, она сразу достигает верхний предел напряжения. Реле отключено. После отключения напряжение быстро опускается до нижнего лимита напряжения и снова начинает зарядку. В это время необходимо уменьшить ток зарядки. Обычно ток зарядки составляет 10% от емкости аккумулятора. От 1 до 1,5, зарядный ток никель-металл-из 20AH батареек обычно составляет около 2-3A. Обратите внимание на то, что высокий ток зарядки может вызвать батареи отопления, вызревания, выпуклые и даже взрыв!
Q3: Какой метод управления? Можно ли заряжать его автоматически? Можете ли вы заполнять его во время использования? Можем ли мы ограничить ток?
A3: это управление напряжением, как, например, настройка нижний предел напряжения 12,0 V, верхний предел напряжения 14,5 V, в тех случаях, когда напряжение заряжается до 14,5 V, при отключении питания, напряжение опускается до 12,0 V и реле закрыто, чтобы начать зарядку; во время зарядки Регулятор напряжения, режим может только включать и выключать, а не ограничения тока, зарядный ток никель-металл-это полностью зависит от вашего зарядного устройства!
В4: Могу ли я заряжать 24 В аккумулятор с входом 12 В, или я могу заряжать 12 В аккумулятор с входом 48 в?
О4: это простой регулятор напряжения. Он играет только роль переключения. Он не может изменить напряжение для зарядки аккумулятора. Так какое зарядное устройство следует подготовить для зарядки аккумулятора? Нужно!
Примечание:
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Посылка включает в себя:
1 х модуль контроллера зарядного устройства
