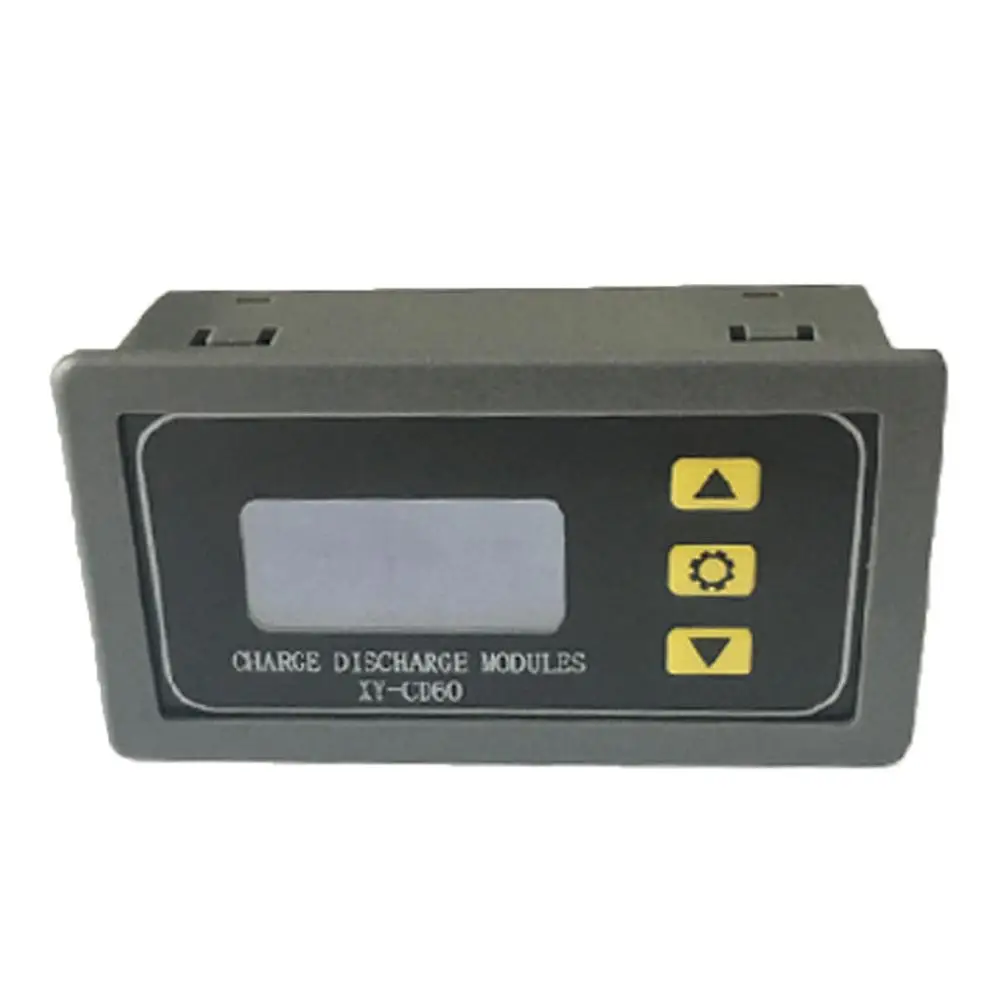

XY-CD60 модуль управления зарядным устройством на солнечной батарее, DC6-60V контроль разряда зарядки, защита от низкого напряжения

XY-CD60 модуль управления зарядным устройством на солнечной батарее, DC6-60V контроль разряда зарядки, защита от низкого напряжения

100% Новинка и высокое качество

Особенности:

Изготовлен из высококачественного материала, прочный, прочный и практичный в использовании. Отлично подходит для фиксации перегрузки и низкого напряжения, защищает аккумулятор от пониженного напряжения, защищает аккумулятор от перезарядки, а также защищает управление нагрузкой, продлевает срок службы батареи. При недостаточном напряжении аккумулятора отсоедините нагрузку и Подключите зарядное устройство. Когда напряжение батареи слишком высокое, отсоедините зарядное устройство и Подключите нагрузку. Регулируемые параметры и ЖК-экран, показывают вам параметры четко, просты в использовании. С регулируемым напряжением 6-60 в, он подходит для батарей, литиевых батарей и т. Д.

Параметры:

Материал: Пластик Модель: XY-CD60 Размеры: app.79 x 43x38 мм/3,11x1,69 x 1.50in Управление напряжение: 6-60 V режимы: режим зарядки; режим выгрузки Цвет: как показано на картинке Количество: купальное полотенце, 1 шт

Режим зарядки в:

Установив верхний предел напряжения и нижний предел напряжения dn; в тех случаях, когда напряжение батареи меньше или равен нижний предел напряжения dn, реле включается и зарядным устройством начинается зарядки батареи; в тех случаях, когда напряжение батареи составляет больше или равна верхний предел напряжения, Реле отключается, чтобы завершить автоматической зарядки; в тех случаях, когда реле включается в мерцает, что означает, что он заряжается. Режим выгрузки: установив верхний предел напряжения и нижний предел напряжения dn; в тех случаях, когда напряжение батареи составляет больше или равна верхний предел напряжения, реле включается и начинает разрядки; в тех случаях, когда напряжение батареи меньше или равен нижний предел напряжения dn, Реле выключается и длится до конца автоматической функцией разрядки; в тех случаях, когда реле включается, не мерцает, что означает, что он выполняет. Обратите внимание: Этот продукт является простой регулятор напряжения. Он может включать и выключать выходное реле. Это только играет роль коммутации, и не может изменить напряжение.

Функциональный Инструкция:

1. расчет процентного напряжения: Напряжение батареи/(верхнее напряжение-нижнее напряжение) 2. ключевые функции: вверх: короткое нажатие дисплея % и время, долгое нажатие 5 секунд для переключения режима; режим зарядки: в, режим разрядки: OUT. Набор: короткое нажатие для проверки параметров в настоящее время; длинное нажатие для входа в интерфейс настройки параметров, настройка: верхний предел напряжения, dn: нижний предел напряжения, OP: время включения, dOP: время задержки включения (0-999 секунд), FOP: время принудительного включения (0-10 секунд) в режиме разрядки. Вниз: выключить/включить электрическое реле (функция аварийной остановки) выключить, ЖК-дисплей выключить, реле отключение: Длительное нажатие для установки состояния ЖК-подсветки, L-P: выключение подсветки постоянной яркостью, вкл.: подсветка автоматически гаснет через 5-10 минут; после тушения нажмите любые клавиши, чтобы просыпаться. 3. параметр настройки. введите интерфейс настройки параметров, нажав на набор; b. после ввода интерфейса настройки параметров Переключайте параметры настройки коротким нажатием набора; c. после выбора параметров, его можно настроить клавишей вверх/вниз, поддерживая короткое нажатие или длительное нажатие. D. если вы хотите установить другие параметры, повторите шаги b и c; e. после установки всех параметров нажмите и удерживайте кнопку для выхода и сохранения; 3,1 функция контроля времени зарядки/разрядки 1) Когда параметр времени OP не является нулевым, начните контроль времени зарядки/разрядки. 2) Когда реле включает заряд/разрядку, начинается обратный отсчет; когда оно завершено, реле автоматически отключается для завершения процесса зарядки/разрядки; если время завершено, В режиме зарядки напряжение обнаружения меньше нижнего предельного напряжения dn или в режиме разрядки, Напряжение обнаружения больше, чем верхний предел напряжения вверх, и функция контроля времени зарядки автоматически отключается и мигает. Укажите H: ER, что пользователи напоминают, что настройка параметров времени неразумна; нажмите любую клавишу, чтобы остановить мерцание; 3) когда контроль времени зарядки/разрядки не включен, продукт будет записывать Полное время. При входе в интерфейс отображения времени мигание показывает время зарядки, затем выход из интерфейса отображения времени или очистка при следующем включении зарядки (реле включено). 3,2 автоматическое определение параметров: когда параметры установлены и выйдут, если нижний предел напряжения DN больше, чем верхний напряжение вверх, система будет мерцать, чтобы отобразить "ERR" в качестве напоминания. 3,3 функция отложенного включения (0-999 секунд): Завершение заряда/разряда, интервал между повторным открыванием; 3,4 проводимость разряда Время запуска (0-10 с): после удовлетворения состояния проводимости реле, реле должно включаться (0-10 с), чтобы снова определить напряжение батареи. Эта функция в основном предназначена для разрядки. Некоторые тестовые нагрузки мгновенно потянет нижнее предельное напряжение в момент проводимости, что приведет к отключению реле и выходу из строя нормального процесса разряда. Анализ общих неисправностей: Вопрос 1: Сколько уровней V подходит для использования? Сколько В напряжения подходит этот модуль? Ответ 1: данная модель подходит для использования в диапазоне минимум 6 в, максимальное напряжение 60 в и максимальный уровень расходов 48 в, потому что 48 В батарея полна электричества при около 60 в, а затем горит на более высоком уровне. Если ваш аккумулятор выше 48 в, пожалуйста, выберите другой. В2: реле щелкает после включения питания! Мерцает ли светильник? A2: это потому, что ваш зарядный ток слишком большой или емкость батареи слишком мала. Как только батарея запитана, она сразу достигает верхнего лимита напряжения. Реле отключено. После отключения напряжение быстро опускается до нижнего лимита напряжения и снова начинает зарядку. В это время необходимо уменьшить ток зарядки. Обычно ток зарядки составляет 10% от емкости аккумулятора. От 1 до 1,5, зарядный ток 20AH батарей, как правило, около 2-3 А. Обратите внимание, что высокая ток зарядки может привести к нагреву батареи, ускоренному старению, выпуклости и даже взрыву! В3: Какой метод управления? Можно ли заряжать его автоматически? Можете ли вы заполнять его во время использования? Можем ли мы ограничить ток? A3: это контроль напряжения, например, установка нижнего ограничения напряжения 12,0 в, верхний предел напряжения 14,5 в, когда напряжение заряжается до 14,5 в, питание отключается, напряжение понижается до 12,0 в и реле закрыто для начала зарядки; во время зарядки, Режим контроля напряжения может только включаться и выключаться, не ограничивать ток, ток зарядки полностью зависит от вашего зарядного устройства! В4: Могу ли я заряжать 24 В аккумулятор с входом 12 В, или я могу заряжать 12 В аккумулятор с входом 48 в? О4: это простой регулятор напряжения. Он играет только роль переключения. Он не может изменить напряжение для зарядки аккумулятора. Так какое зарядное устройство следует подготовить для зарядки аккумулятора? Нужно!

Примечание:

Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 х модуль контроллера зарядного устройства
