XY-PWM1 генератор сигналов Модуль Регулируемый ШИМ Частота импульса рабочий цикл квадратная волна

Описание

100% Новинка и высокое качество

Описание:

ШИМ-выход может установить частоту и длительным сроком службы.

Частота делится на четыре направления: автоматическое переключение:

1. XXX (без запятой): самый маленький блок 1 Гц, а стоимость ниже представлен перечень 1 Гц ~ 999 Гц; минимальная единица

2. X. XX (знака после запятой в 100 бит) 0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц ~ 9,99 кГц;

3. XX. Д х Ш х В (знака после запятой в десятку населенных пунктов): самый маленький блок 0,1 кГц; а радиус действия составляет 10,0 кГц ~ 99,9 кГц.

4. x.X.X (знака после запятой в Десять биты и 100 бит): самый маленький блок 1 кГц, а также в ассортименте есть 1KHz ~ 150KHz. e. g. частота отображения: 100 указывает на ШИМ-Выход 100 Гц импульсный; 1,01 представляет собой импульса ШИМ-выход 1.01K.54.1 представляет импульса ШИМ-выход 54.1KHz.1.2.4 указывает на импульса ШИМ-выход 124KHz. рабочий цикл: 0 ~ 100%; все настройки сохраняются за счет отключения питания.

Настройка параметров:

Модуль имеет четыре независимых ключи, используется, чтобы установить частоты и срока службы, поддержка короткое нажатие (увеличивать или уменьшать единое целое) и нажмите и удерживайте кнопку (быстро увеличивать или уменьшать), очень простой, настройка параметров автоматически сохраняет, потеря мощности не теряется.

Область применения:

1. Используется в качестве квадратный волновой генератор сигналов для того чтобы произвести прямоугольную волну сигналы для разработки.

2. Используется для того чтобы произвести прямоугольную волну сигнализирует о том, что Управление электроприводу.

3. Создать Регулируемый импульса для MCU использования;

4. Создать Регулируемый импульсов, чтобы контролировать связанные схемы (ШИМ и регулирование скорости приложений).

Параметры:

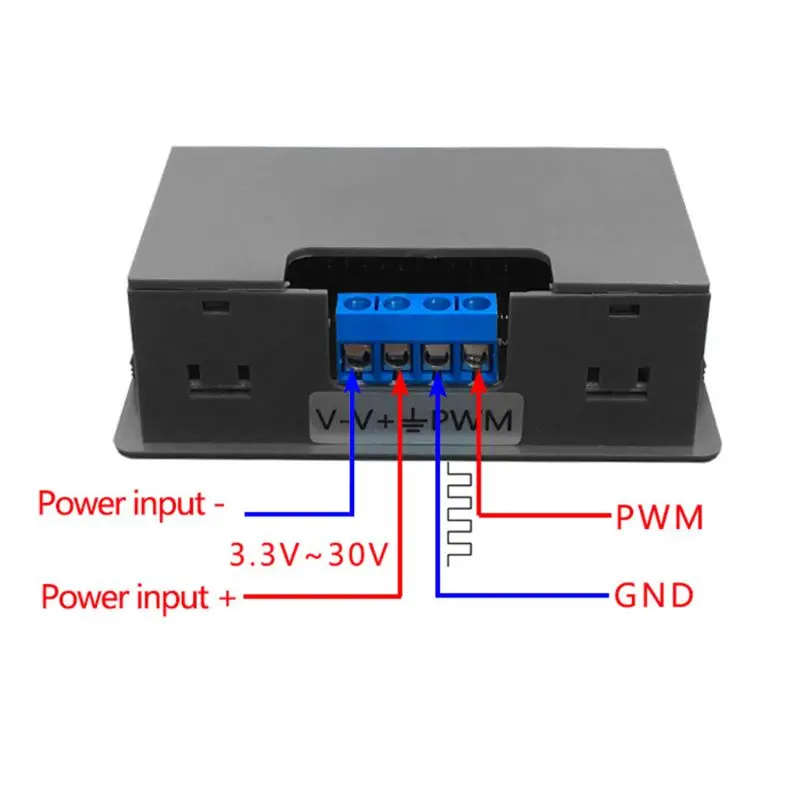

Рабочее напряжение: 3,3 ~ 30 V

Диапазон частот: от 1 Гц ~ 150 кГц

Частота Точность: Точность составляет около 2% в каждом диапазоне

Сигнал возможность нагрузки: выходной ток может быть около 5 ~ 30mA

Выход Амплитуда: PWM амплитуды равна напряжение питающей сети

Температура окружающей среды: от-20 до + 70 °

Размеры: 3,7x4,3x7,8 см/1,46x1,69x3,07 дюймов

Цвет: черный

Количество: купальное полотенце, 1 шт

Примечание:1. Замеры сделаны вручную, поэтому возможны отклонения в 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.

2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!

Посылка включает в себя:

1 x XY-PWM1 генератор сигналов Модуль
