Описание

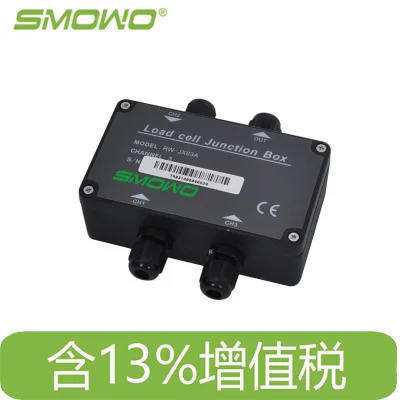

Для нескольких датчиков. Литой алюминиевый корпус, водонепроницаемый дизайн, хорошая производительность уплотнения, подходит для всех видов суровых условий.

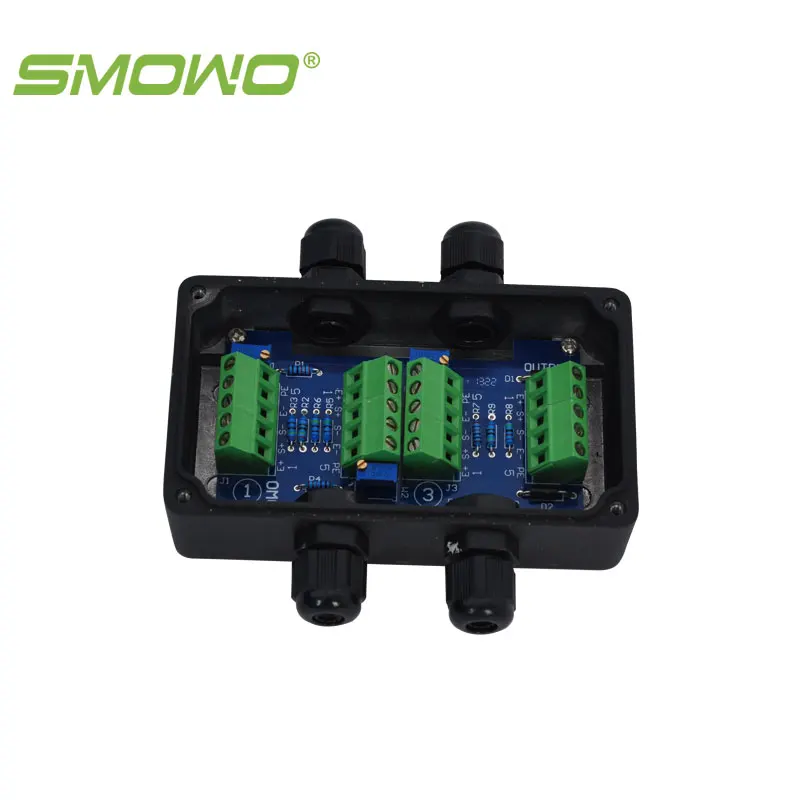

Режим ввода проводки датчика (лицевая Клемма, слева направо ①~⑤Connecting отверстие)
| POS терминал | 1 | 2 | 3 | 4 | 5 |
| Определение | Сенсор возбуждения положительный | Сенсор сигнал положительный | Сенсор сигнал отрицательный | Сенсор возбуждения отрицательный | Щит |
| Цвет | Красный | Зеленый | Белый | Черный | Грубая черный |
Будьте осторожны: выше цвет проводки только для датчика, произведенного нашей компанией。
Режим проводки выходного сигнала (внешний терминал, слева направо ①~⑤Connecting отверстие)
| POS терминал | 1 | 2 | 3 | 4 | 5 |
| Определение | Сенсор возбуждения положительный | Сенсор сигнал положительный | Сенсор сигнал отрицательный | Сенсор возбуждения отрицательный | Щит |
| Цвет | Красный | Зеленый | Цвет: желтый | Синий | Грубая черный |
Организовать режим:
1.Подключите все сенсоры 。
2.Каждый датчик загружен отдельно в свою очередь, обратите внимание на кол-во датчиков с самым низким значением, отображаемым на приборе.
3.Затем загрузите остальные датчики индивидуально, и Отрегулируйте потенциометр регулировки усиления (расположенный за каждым канальным клеммным блоком), сделайте значение дисплея инструмента равным значению отображения самого маленького пути, только что записанного.
4.Повторите steps2-3, пока при одинаковой нагрузке все значения дисплея не будут равны.
Ссылка Размер:
