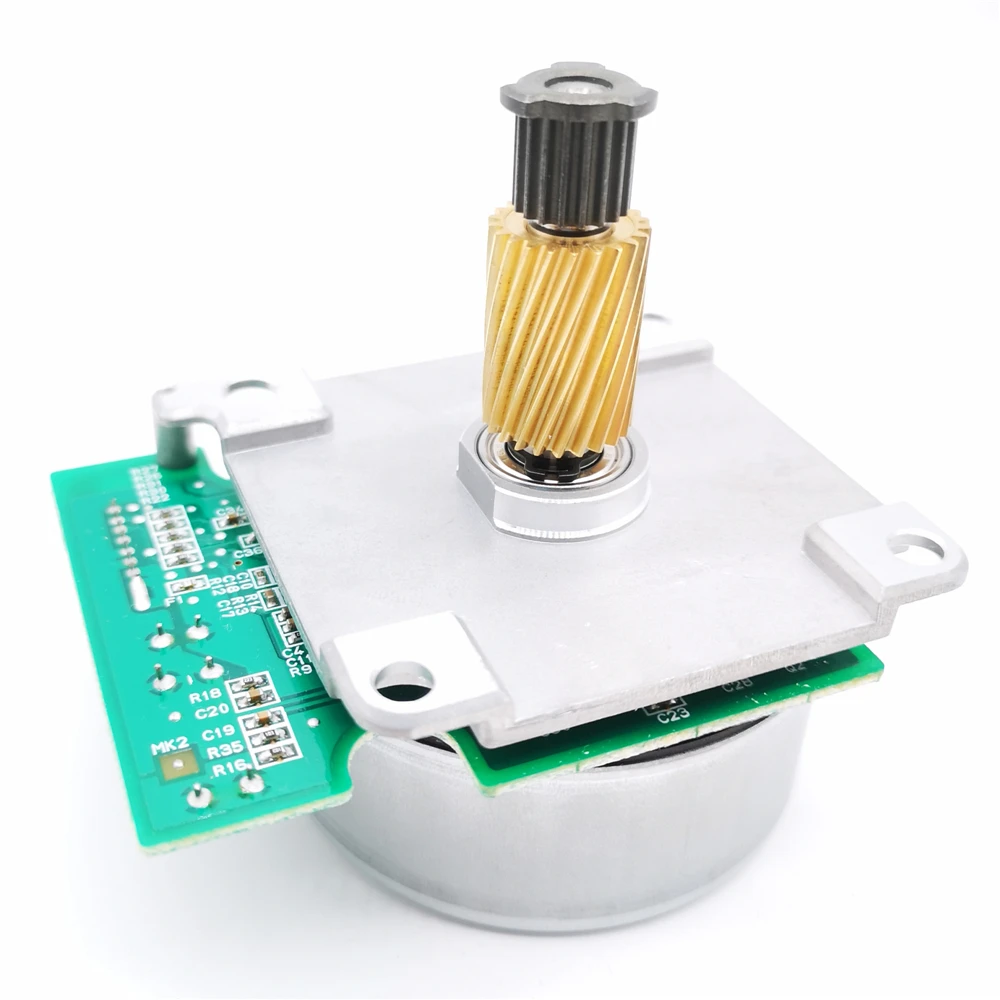

Япония(Nidec) бесщеточный двигатель постоянного тока с драйверной платой DC24V импульсная частота регулирования скорости низкоскоростной долгий срок службы бесщеточный двигатель (от 389 руб.)

Описание

Описание продукта:

Японский (Nidec) бесщеточный двигатель постоянного тока очень красивый. С точки зрения формы, на этот раз двигатель не является бесщеточным Мотором, используемым в вентиляторе. Это высококачественный бесщеточный мотор, используемый в цифровых приборах или МЕХАНИЧЕСКОМ ОБОРУДОВАНИИ. Он имеет свой собственный привод, применимое напряжение DC24V, он требует внешнего импульсного сигнала, скорость контролируется импульсной частотой, Адаптированная частота импульса 500 Гц-4000 Гц, и соответствующая скорость составляет 500-4000 об/мин.

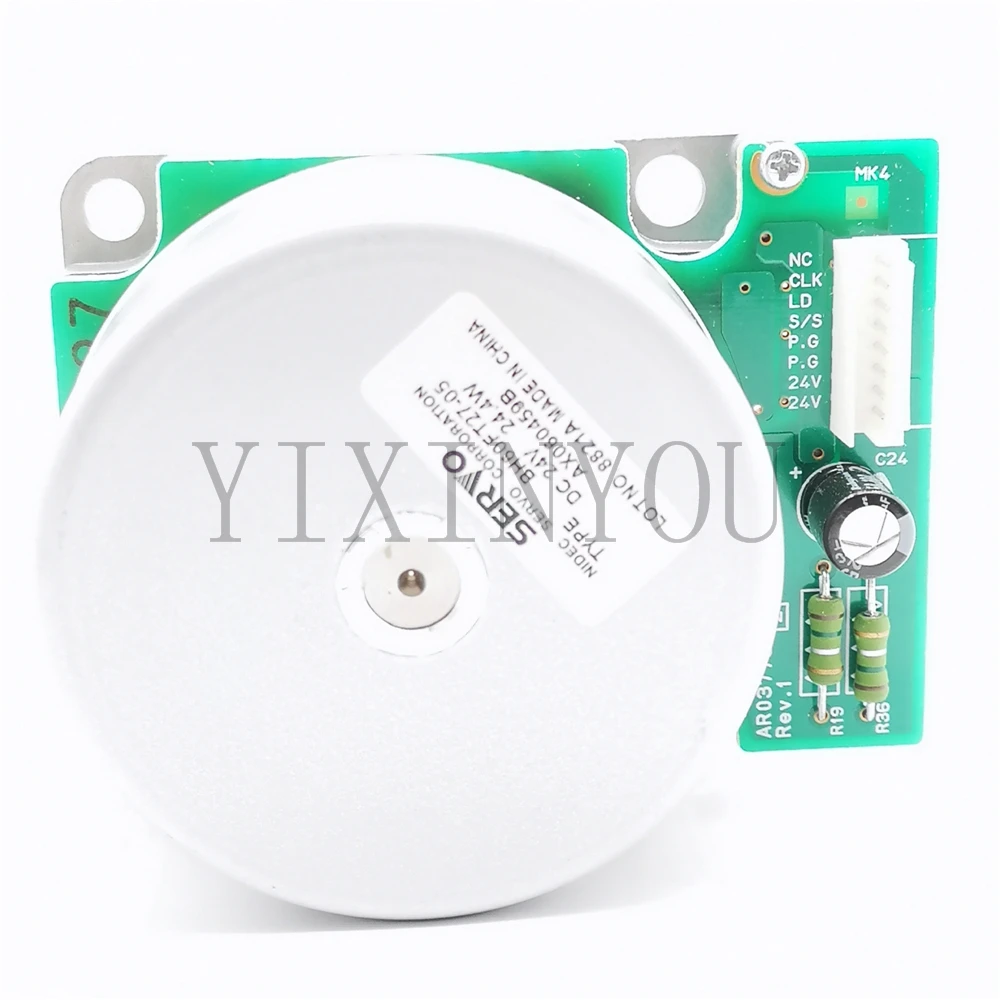

Определение соответствующей линии на плате драйвера:

Черная линия: пустой терминал, не проводной.

Красная линия: CLK (частота импульса) адаптируется к 500 Гц-4000 Гц

Белая линия: LD (не зная использования в настоящее время, вы не можете подключиться)

Желтая линия: S/S (начальная линия: запуск с GND, отключение и остановка)

Оранжево-красный линия: P.G (GND конец линии, подключите 24 V Отрицательные и импульсный GND)

Синяя линия: P.G (GND конец линии, подключите 24 V Отрицательные и импульсный GND)

Синяя линия: 24 В (соединена с положительным полюсом 24 В)

Фиолетовая линия: 24 В (соединена с положительным полюсом 24 В)

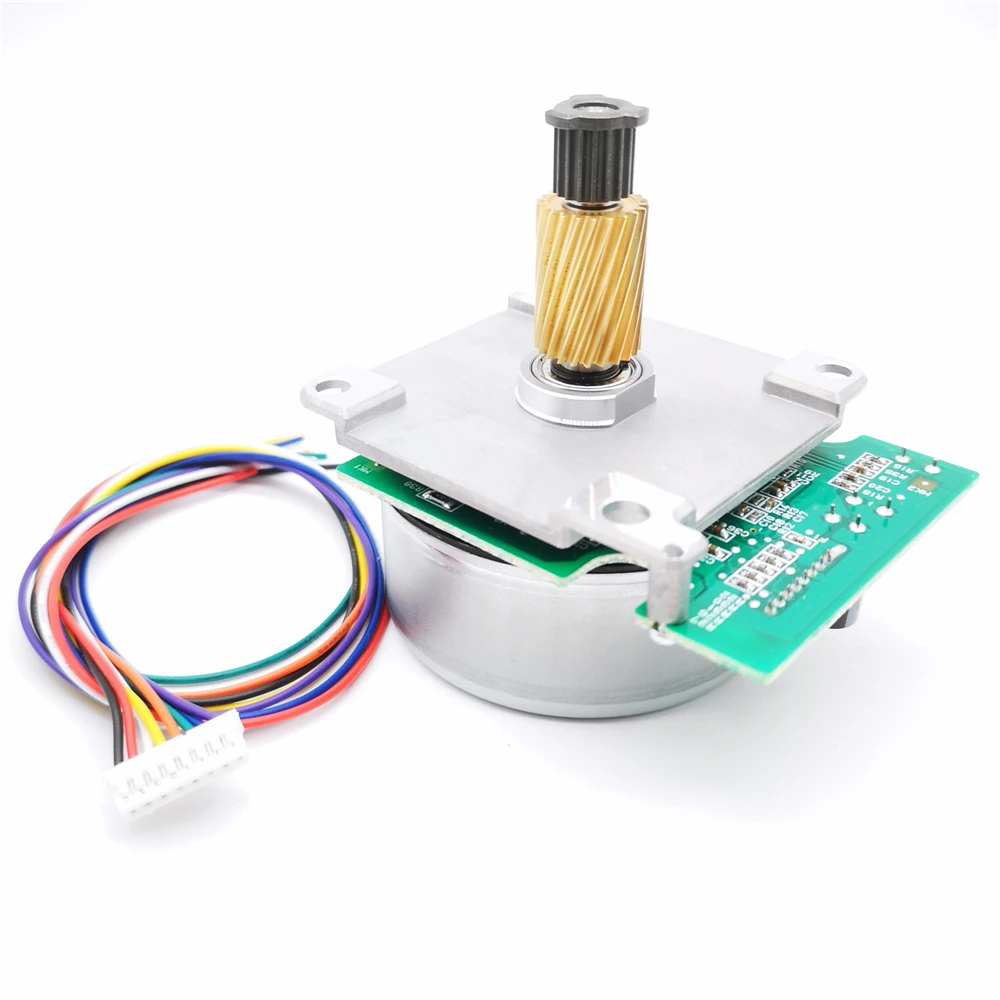

Двигатель может управляться нажатием следующей проводки:

Синий провод и провод Баклажан соединены вместе: положительный электрод 24 В

Желтая линия, оранжевая красная линия и зеленая линия соединены вместе: 24 В, GND импульсного сигнала.

Красная линия: вход импульсного сигнала (500 Гц-4000 Гц)

Таким образом, двигатель может работать нормально и направление вращения CCW. Затем Отрегулируйте частоту, чтобы отрегулировать весь, диапазон частотного отклика 500-4000 Гц, соответствующая скорость 500-4000 об/мин.

Примечание: бесщеточный двигатель постоянного тока, положительные и отрицательные полюса не могут быть повернуты, если неправильное соединение сгорит приводную панель.
