YJQ-W5 эквивалентно M22520/5-01 Регулируемый опрессовочные клещи без матрицы

10 589 руб.

Описание

Технические характеристики

YJQ-W5-это стандартные регулируемые опрессовочные клещи, предназначенные для обжима проводов и контактов в электронные коннекторы.

Общая информация

YJQ-W5 совместим с M22520/5-01, который широко используется для обжима со всеми видами наконечников, коаксиальный кабель Разъемы, контакты, блоков и провода клеммные колодки. Сменные штампы можно установить и зафиксировать в правильном положении с булавками. Если ваши требования к заявке уже не покрыты одной из наших стандартных штампов, наш инженерный отдел будет рад обсудить дизайн, который соответствует вашим потребностям.

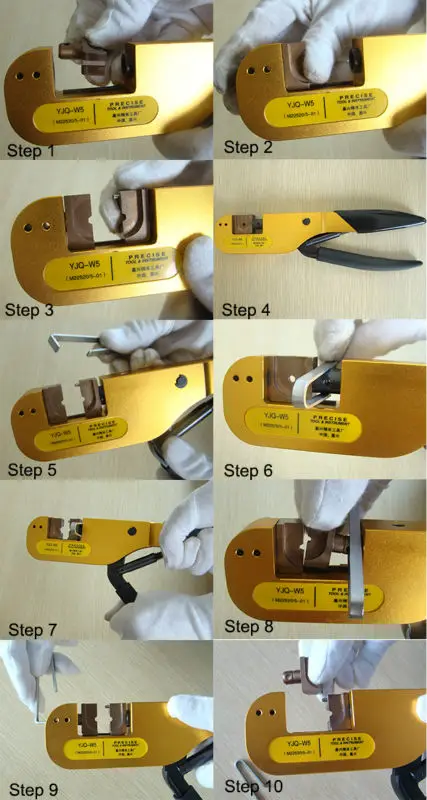

DIE инструкции

Под давлением установки

LНаправьте две половинки слотов для рельсов и толчок хвостовика штампов в отверстия.

LЗакройте ручной инструмент для обеспечения правильной установки штампов.

Die для удаления

LУдерживайте рукоятку обжимного инструмента в открытом положении, поместите инструмент для удаления высечки в конце штифта и осторожно нажмите маленький молот. Плашкодержатель будет выпущен с передней части. Затем его можно снять вручную.

LЗакройте обжимной инструмент с ручкой, сползайте инструмент для удаления высечки между штампом и корпусом инструмента. Затем откройте рукоятку с быстрым перемещением, высечка будет снята вручную.

(Примечание: инструмент деталь удаления высечки номер HX3-82 снабжен обжимным инструментом. Если инструмент для удаления высечки недоступен, может использоваться стержень диаметром 3/16 дюйма х 13/4 дюйма.)

Измерительная инструкции

L«GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте зеленый конец «GO» в полость высечки, это должно быть легко, в противном случае, селекторная передача является неправильной.

(Предостережение! Не обжимайте GAGE!)

L«NO GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте красный «NO GO» конец в матрицу, он не может пройти полностью, в противном случае, селекторная передача является неправильной.

(Предостережение! Не обжимайте GAGE!)

Меры предосторожности

Храните обжимной инструмент и другие устройства в чистоте и исправном хранении, когда он не используется или нет технического обслуживания оператора. Не пытайтесь погрузить инструменты в раствор для очистки или распылить масло в инструменты для смазки. При обнаружении аномалий из-за неправильных способов, не пытайтесь демонтировать инструменты или сделать ремонт. Пожалуйста, перестаньте использовать его и Свяжите нас как можно скорее, наша компания предлагает полный ремонт и рекалибрационные услуги.
